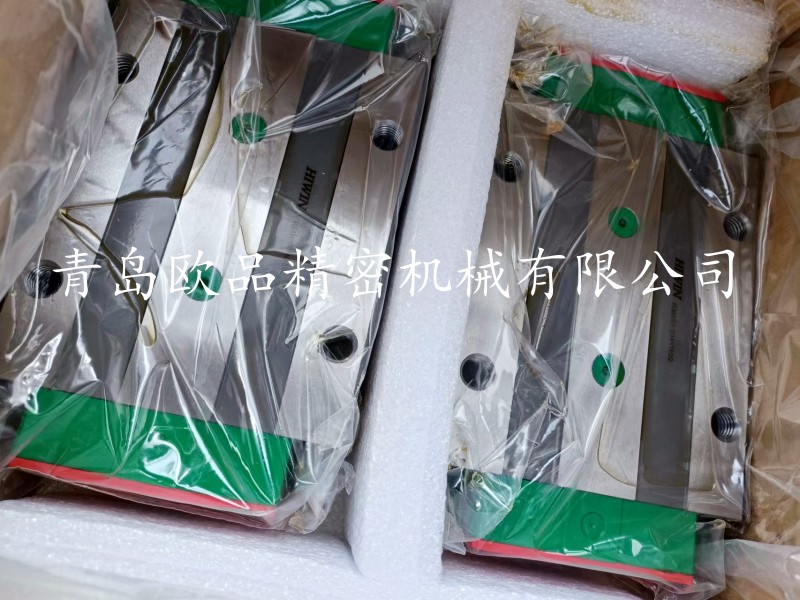

HIWIN导轨RGW25CCZ0C,RGW25HCZ0C

　　HIWIN导轨RGW25CCZ0C,RGW25HCZ0C RG系列直線導軌特點

　　RG系列直線導軌以滾柱型滾動體取代了鋼珠，為實現超高剛性與超重負荷能力而設計；透過滾動體與導軌

　　與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，

　　讓整體直線導軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精

　　度，達到高精度的訴求；由於超重負荷的特性，進而延長直線導軌的使用壽命。非常適合高速自動化產業機

　　械及高剛性需求的設備使用。

　　(2) 四方向皆具有超高剛性

　　RG系列直線導軌以滾柱型滾動體取代了滾珠，藉

　　由滾柱與導軌與滑塊的線接觸方式，滾柱在承受高

　　負載時僅僅形成微量的彈性變形，不僅可大幅提升

　　直線導軌的剛性值，更能維持高精度的加工。右圖

　　為等體積的滾珠與滾柱的剛性表現。

　　徑向負荷(kN)

　　(3) 四方向皆具有超重負載能力

　　RG系列直線導軌採用DB(45°-45°)組合，能承受上

　　下和左右方向的負荷，讓直線導軌具有超高負載能

　　力。在相同工作負荷的要求下，RG線軌相較於滾

　　珠型線軌可有較小的體積，即可均勻承受高負載。

　　(4) 延長壽命

　　RG系列直線導軌是以ISO規範(ISO14728-1)為基準來制定基本動額定負荷，該基本動額定負荷係以額定壽命

　　100公里計算之。直線導軌的壽命會因實際承受工作負荷而不同，滾柱型直線導軌的壽命計算可依選用直線

　　導軌的基本動額定負荷及工作負荷推算出使用壽命。

　　(1) 佳化設計

　　RG系列直線導軌的迴流模組已取得多國專利，確保滾柱型滾動體可順暢地進行無限循環滾動。並利用先進有

　　限元素法進行結構應力分析，求出滑塊與導軌結構的佳化設計。

　　64 G99TC14-0801

　　直徑變化量 (μm)

　　試件一：RGH35CA

　　預壓等級：ZA

　　移動速度：60m/min

　　加速度：1G

　　行程：0.55m

　　潤滑油脂：每100公里補充一次

　　外加負荷：15kN

　　運行距離：1135公里

　　測試結果：

　　根據RGH35CA的基本動額定負荷、預壓力與工作負

　　荷推算出其壽命值為1000公里。本試件運行1135公

　　里後，珠道表面與滾柱表面並未發生魚鱗狀薄片的

　　剝落現象。

　　試件二：RGW35CC

　　預壓等級：ZA

　　移動速度：120m/min

　　加速度：1G

　　行程：2m

　　潤滑油打油頻率：0.3cm3

　　/hr

　　外加負荷：無負荷

　　運行距離：15000km

　　測試結果：

　　本試件運行15000公里後，珠道表面與滾柱表面並

　　未發生魚鱗狀薄片的剝落現象。

　　註：以上的測試數據為樣品數據。

　　表格2.56

　　測試示意圖

　　? 若考慮直線導軌使用的環境因素，其壽命會隨運動的狀態、珠道表面硬度及系統溫度而有所變化。

　　其中，硬度係數、溫度係數與負荷係數同滾珠型直線導軌。相較於滾珠型線軌，RG系列具有超重負荷能力，

　　可大幅延長使用壽命。

　　滚柱型线性滑块

　　RGH15CA RGH20CA RGH20HA RGH25CA RGH25HA RGH30CA RGH30HA RGH35CA RGH35HA RGH45CA RGH45HA RGH55CA RGH55HA RGH65CA RGH65HA

　　RGL15CA RGL20CA RGL20HA RGL25CA RGL25HA RGL30CA RGL30HA RGL35CA RGL35HA RGL45CA RGL45HA RGL55CA RGL55HA RGL65CA RGL65HA

　　RGW15CC RGW20CC RGW20HC RGW25CC RGW25HC RGW30CC RGW30HC RGW35CC RGW35HC RGW45CC RGW45HC RGW55CC RGW55HC RGW65CC RGW65HC

　　RGR15T RGR20T RGR25T RGR30T RGR35T RGR45T RGR55T RGR65T

　　标准型滑块：RGH15CA、RGW15CC、RGH20CA、RGW20CC、RGH25CA、RGW25CC、RGH30CA、RGW30CC、RGH35CA、RGW35CC、RGH45CA、RGW45CC、RGH55CA、RGW55CC、RGH65CA、RGW65CC。

　　重负载滑块：RGH20HA、RGH25HA、RGW25HC、RGH30HA、RGW30HC、RGH35HA、RGW35HC、RGH45HA、RGW45HC、RGH55HA、RGW55HC、RGH65HA、RGW65HC。
