产品概述
＞电流感应开关具有安全可靠、反应速度快、体积小、安装及使用方便，是自动化设备、电力监控的理想伴侣。
＞与传统的互感器、热保护器等相比，电流感应开关具有更准确、更及时的监测与控制。
＞电流感应开关广泛应用于企业安全、变电站、变频调速、逆变装置、路灯监控、煤矿、矿山电机等行业领域。
产品特性
＞互感式电流监测，输入输出安全隔离，自供电（自供电仅交流型，直流型需外接DC电源供电）；
＞被监测电流可达200A；
＞磁滞＜1%，可在强磁环境下使用；
＞ 无触点电子开关，反应速度快，无通断次数限制；
＞ 监测阀值1~200A可任意设定；
＞ 外壳采用防火材料ABS，黑色或蓝色
产品性能参数
| 参数项
|
参数
|
|
参数项
|
参数
|
|
穿芯电流
|
≤200A（AC/DC）
|
|
开关额定负载
|
0.5A @ 240Vac/Vdc
|
|
磁滞现象
|
＜1 %
|
|
开关负载
|
1.0A @ 240Vac/Vdc
|
|
响应时间
|
≤200 mS
|
|
开关泄漏值
|
0.01 mA
|
|
重复性
|
100%
|
|
过载能力
|
100 %（穿芯电流值）
|
|
工作温度
|
-10℃～60℃
|
|
工作湿度
|
0～95%无冷凝
|
|
外形尺寸（mm） 高×宽×厚mm
|
70×50×26 mm
|
|
穿芯孔尺寸 Φ
|
Φ20 mm
|
安装、应用、调试与注意事项
１、有穿心电流流过时，指示灯绿色灯亮起（常开型）
指示灯红色灯亮起（常闭型）
２、实测穿心/被监控电流大小及故障时电流的大小，把电流调至监控值，顺时针方向（向Ｈ方向）调节“阀值监控调节电位器”，直至绿色灯亮起时止。
如工作电流为10Ａ，监控电流设为15Ａ；则把电流调至15Ａ，按上术方法反向（向L方向）缓慢调节“阀值监控调节电位器”使红灯亮起时停止（此可能须反复调试）。
３、祝工作顺利。
４、应用注意事项
1）、穿心电流/被监控电流：1～200A是指最小的监控电流为1.0A，被监控电机/电器工作须为0.8A或以上，且小于200A以下；的监控电流为200A，不能超过此值。
2）、开关负载（指开关的负载能力）为电子无触点开关，所以负载的电压电流值须严格控制在规定的范围之内。
——本司通用的规格为：额定：Rated：0.5A@240Vac/Vdc； 值：Max：1.0A@240Vac/Vdc。但也有小于此规格的产品，如：额定：Rated：0.3A@240Vac/Vdc；值：Max：0.5A@240Vac/Vdc使用时须仔细注意标签或说明上的规定。
3）、本司的开关负载类型，如标注为：xx@240Vac/Vdc的均表示此可按交流或直流电流，耐压值为：240V。
4)、开关只为供给信号设计，并没有为人体触电而带有安全保护功能，安装时应由持有有效电工操作证的安装人员执行安装。尽管本司于产品设计时已经考虑。
5）、直流电流感应开关须注意电流的方向。电流从（+）穿入至（· ）出。电源电压不要超出标签上所示的范围，建议12V/24V。

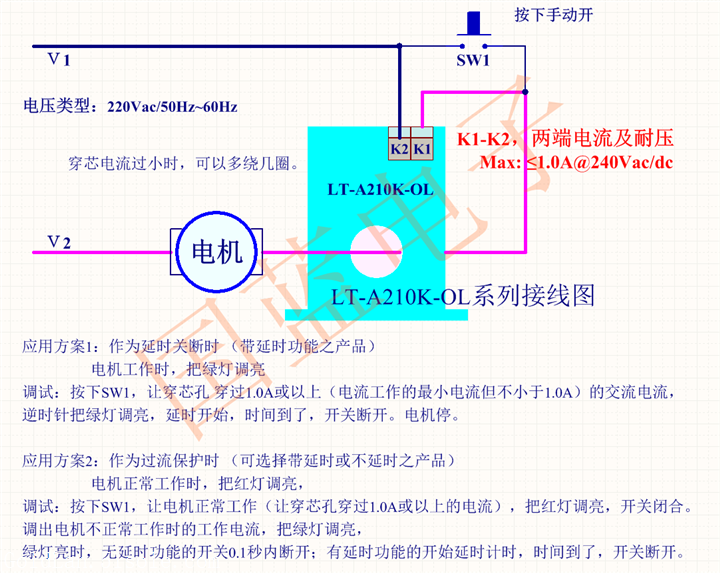

6）、连接开关K1、K2的电流值不能超过1.0A，额定值为0.5A，建议于应用时电流控制在0.5A或以下。K1、K2两端的耐压值为240Vac或240Vdc，应用时不应超过此值。
。
