| 品牌 | 华夏巨匠 | 型号 | XY-3 |
| 破碎方式 | 回转式钻机 | 钻探深度 | 中深孔钻机 |
| 加工定制 | 是 | 施工场地 | 地表钻机 |
| 钻孔深度 | 600 | 钻杆直径 | Φ60 |
| 开孔直径 | 325 | 终孔直径 | 75 |
| 钻孔倾角 | 90 | 大起重量 | 3000 |
| 卷扬速度 | 0.5 0.9 1.4 1.9m/s | 转盘口径 | 00 |
| 转盘速度 | 00 | 功率 | 22 |
| 外形尺寸 | 2600*900*1750mm | 重量 | 1800 |
| 产地 | 山东 |
山东华巨机械有限公司于2001年建厂至今，坚持“诚信为本、精益求精”的理念，积极汲取国内外先进技术不断研发适合中国工程建设的机械产品，感谢多年来长期关注与支持我们的客户朋友。如需购买便携式小型民用电动打井机，请您也拿起手中的电话开启我们的信任之门吧： ①⑦⑧ ⑤③⑦⑨ ⑦贰零①
产品关键字：
XY-3；岩芯钻机，地质勘探钻机，岩心钻机，

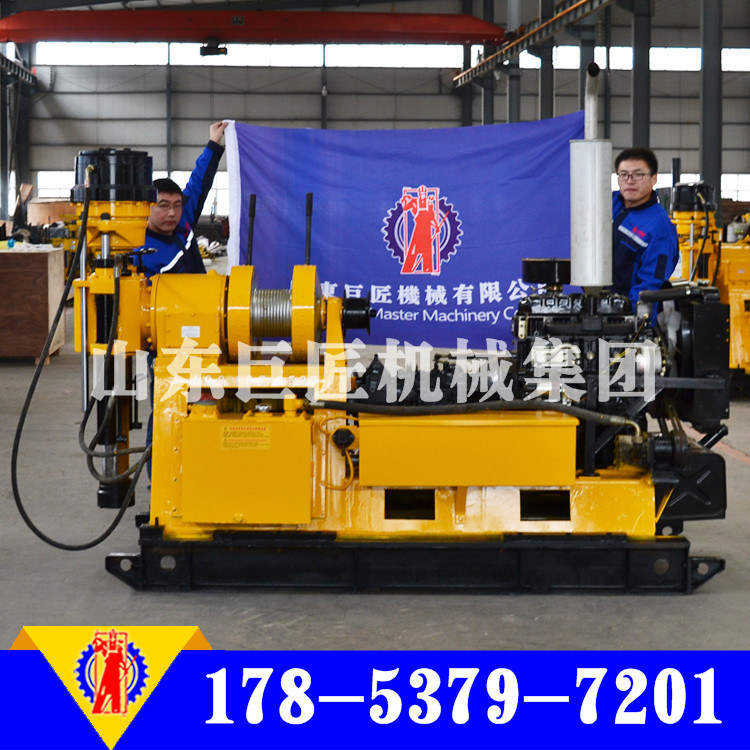

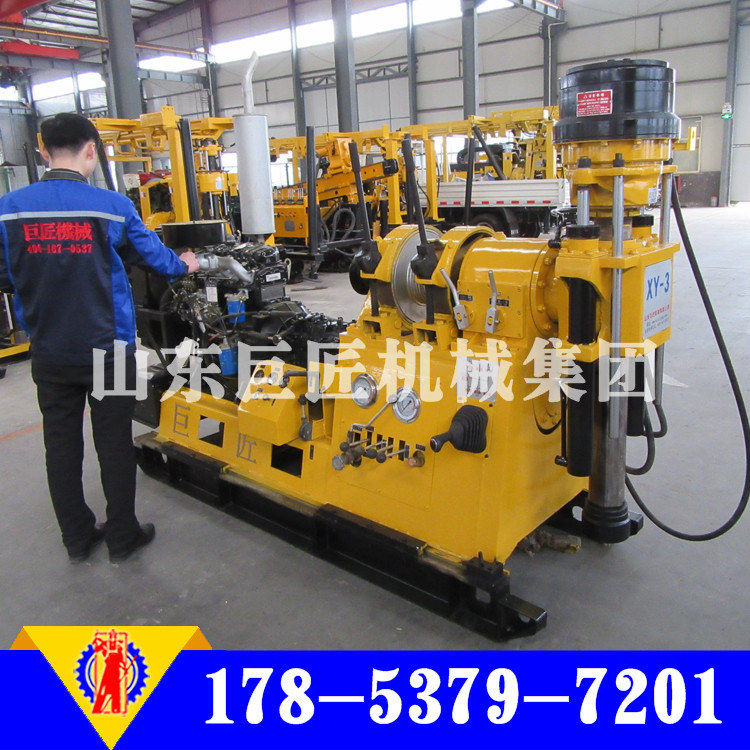

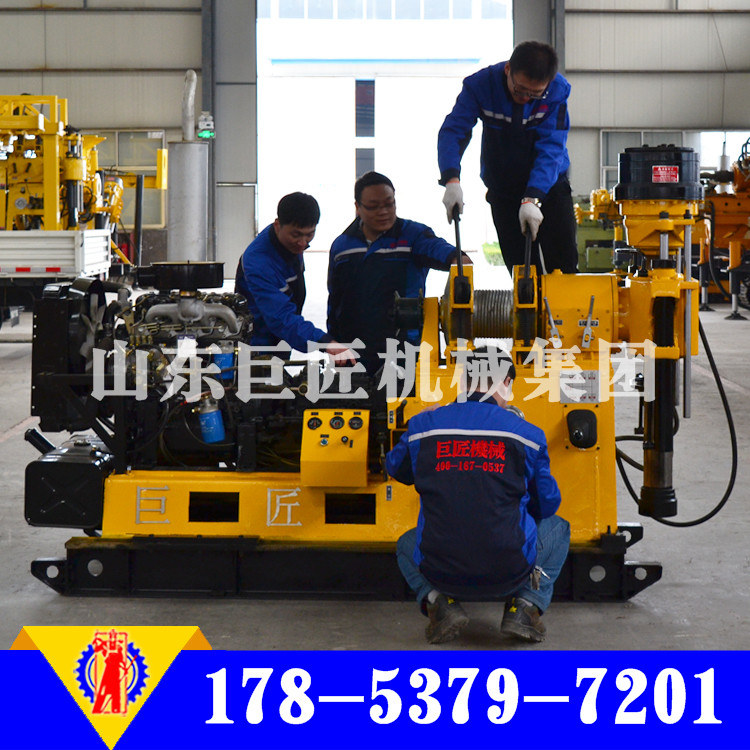

XY-3岩芯钻机
一、XY-3岩芯钻机简介
XY-3系列钻机是一种中浅孔岩芯钻机，是以金刚石钻进为主的，适应多种钻探工艺需求的立轴式岩芯钻机。可匹配相应电动机或柴油机为动力。钻机架构简单、拆解方便、操作容易。
二、XY-3岩芯钻机主要特点
1、钻机采用LG140型汽车变速箱总成，具有10个转速级数和合理的调速范围；
2、扭矩大，承载力强，可实现远距离操纵变速，操作集中方便；
3、装机功率大，具有2档反转速度，便于处理事故；
4、具有常闭式液压卡盘，操纵方便灵活；
5、可实现立轴和卷扬机的独立操作；
6、立轴通孔直径大，可换用大六方主动钻杆。
三、XY-3岩芯钻机使用范围
地质普查勘探、道路及高层建筑物基础勘探、各种混凝土结构检查孔、江河堤坝，路基灌浆孔钻孔和直接灌浆、民用水井及地温中央空调等。
四、XY-3岩芯钻机技术参数
整机参数 Unity machine parameter
| |
|
钻孔深度 Driling depth
|
600m
|
|
开孔直径 Maximum openhole caliber
|
325mm
|
|
终孔直径 End hole caliber
|
75mm
|
|
钻杆直径 Drill rod calier
|
Φ60
|
|
钻孔倾角 Drill angle
|
90～65?
|
|
钻机重量Drill weight
|
1800kg
|
|
钻机尺寸 Unity machine dimensions
|
2600*900*1750mm
|
|
立轴 Spindle
| |
|
立轴转速（正）Spindle speed (forward)
|
30 53 88 145 222 r/min 84 1050r/min
|
|
立轴转速（反） Spindle speed (reverse)
|
29 137r/min
|
|
立轴行程Spindle stroke
|
600mm
|
|
立轴内孔直径 Spindle inner diameter
|
96mm
|
|
立轴提升能力 Lifting capacity
|
6000kg
|
|
卷扬机 Hoist
| |
|
|
3000kg
|
|
单绳提升速度 Single line lifting speed
|
0.5 0.9 1.4 1.9m/s
|
|
卷筒直径 Reel diameter
|
200mm
|
|
钢丝绳直径 Wirerope caliber
|
13mm
|
|
钢丝绳容量 Wirerope length
|
50m
|
|
泥浆泵Mud pump
| |
|
型号 Type
|
卧式三缸BW-250型泥浆泵
|
|
压力Pressure
|
1.3Mpa
|
|
工作压力 Work pressure
|
0.7Mpa
|
|
进水管直径 Inlet pipe caliber
|
75mm
|
|
出水管直径Outlet pipe caliber
|
50mm
|
|
齿轮泵 Gear oil pump
| |
|
双联齿轮油泵 Duplex gear oil pump
|
CBF-F63/25
|
|
前流量压力Water inlet pipe diameter
|
63L/min 20Mpa
|
|
后流量压力Water outlet pipe diameter
|
25L/min 20Mpa
|
|
钻机动力 Driling rig Pover
| |
|
柴油机Diesel engine
|
39kw 2200r/min
|
|
电机 Electric motor
|
22kw
|
★以上参数如有改动，恕不另行通知。（Any change of the parameters mentioned above can be made without prior notification.）
山东华巨机械有限公司供应XY系列岩心钻机/地质勘探钻机，主要型号有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XY-4、XY-44A、XY-8。
