低压开关柜ZN63-12手车式高压真空断路器专用

　　低压开关柜ZN63-12手车式高压真空断路器专用概述

　　ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

　　断路器符合《交流》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

　　断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

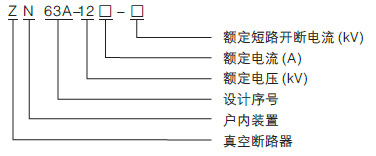

　　2. 型号及含义

　　低压开关柜ZN63-12手车式高压真空断路器专用. 使用条件

　　3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；

　　3.2 海拔高度不超过1000m；

　　3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10

　　Mpa，平均值不大于1.8×10 MPa；

　　3.4 地震热度不超过8度；

　　3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

　　4. 技术参数

　　4.1

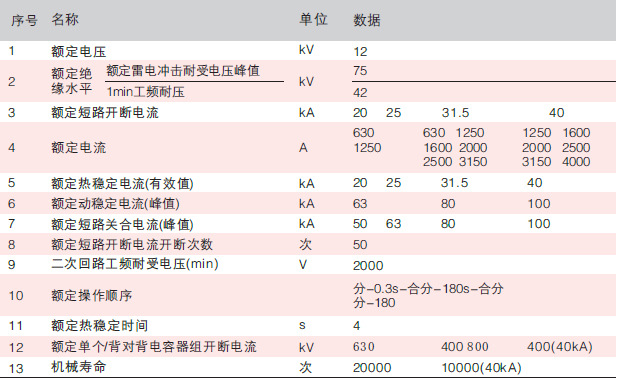

　　主要规格及技术参数

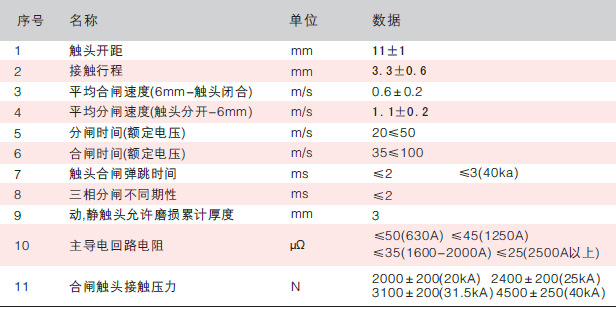

　　4.2 断路器装配调整后机械特性参数

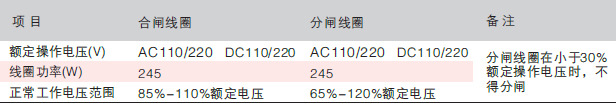

　　4.3 分合闸线圈参数

　　4.4 储能电机

　　采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数

　　5. 产品结构及特点

　　5.1 真空灭弧室

　　断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

　　5.2 总体结构

　　断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
