　　地面自动过分相装置，

　　车载自动过分相系统由车载控制装置和地面定点设备两部分组成。地面定点设备（简称地感器）由埋设在每处分相区前后端四根磁信号轨枕组成，当电力机车（电动车组）通过地感器时向车载自动过分相装置发出定位信号。

　　1 地感器（地面定点设备）组成

　　地感器由磁铁、信号轨枕和不锈钢防护罩三个部分组成。根据现场工务设施既有或新建状况，共有Ⅱ、XⅡ、Ⅲa、矮Ⅲ、Ⅲb、Ⅲk，Ⅱ桥、XⅡ桥、Ⅲ桥九种预埋式地感器与轨枕相对应。

　　2 地感器（地面定点设备）的技术条件

　　2.1 总体技术要求

　　自动过分相的地面磁枕及标志牌的埋设位置、埋设方式等，须根据铁路局在本线开行的列车技术速度，结合路局在本线的机车配置类型、机车数量、机车组合方式（组合列车、重联机车、单机车）由设备供应商洽铁路局有关部门确定方案后，由供货商负责实施安装，招标方负责相关的施工手续。

　　2.2 信号轨枕的技术条件

　　信号轨枕是根据不同线路条件和要求生产的特殊轨枕（示意图如下图）。信号轨枕一端300±20 mm处预留镶嵌感应器（磁铁）的位置，感应器在轨枕出厂前埋设封装完成。

　　2.3 感应器（磁铁）

　　地面感应器磁感应强度≥36GS（距离钢轨表面110mm高处测量）；工作温度（环境）≤80℃；衰减量＜8‰/年（示意图如下图）。

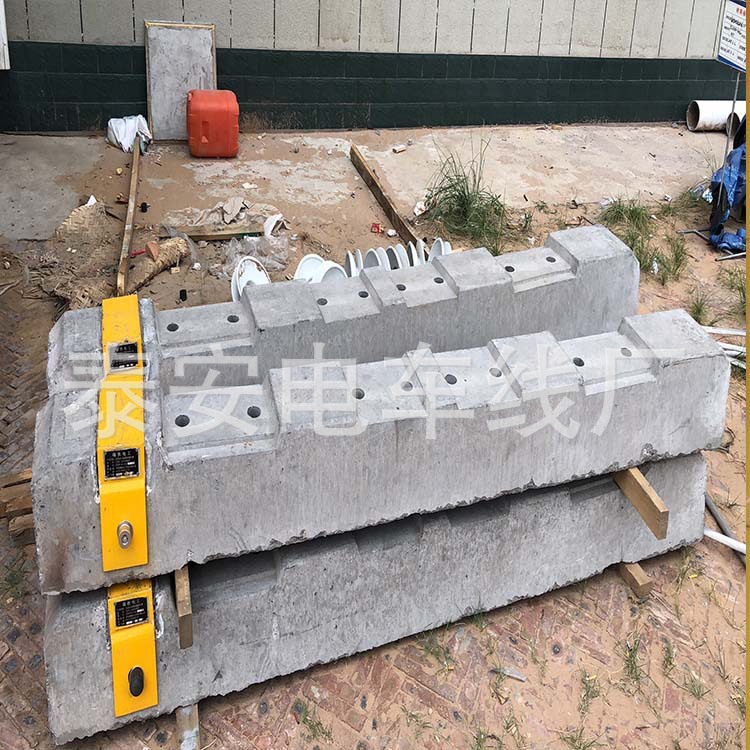

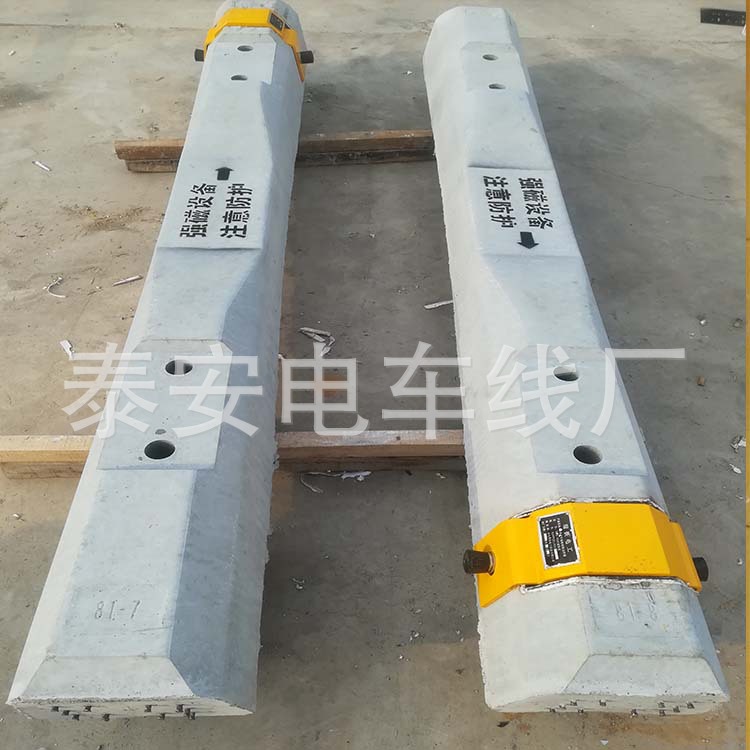

　　实物图片如下
