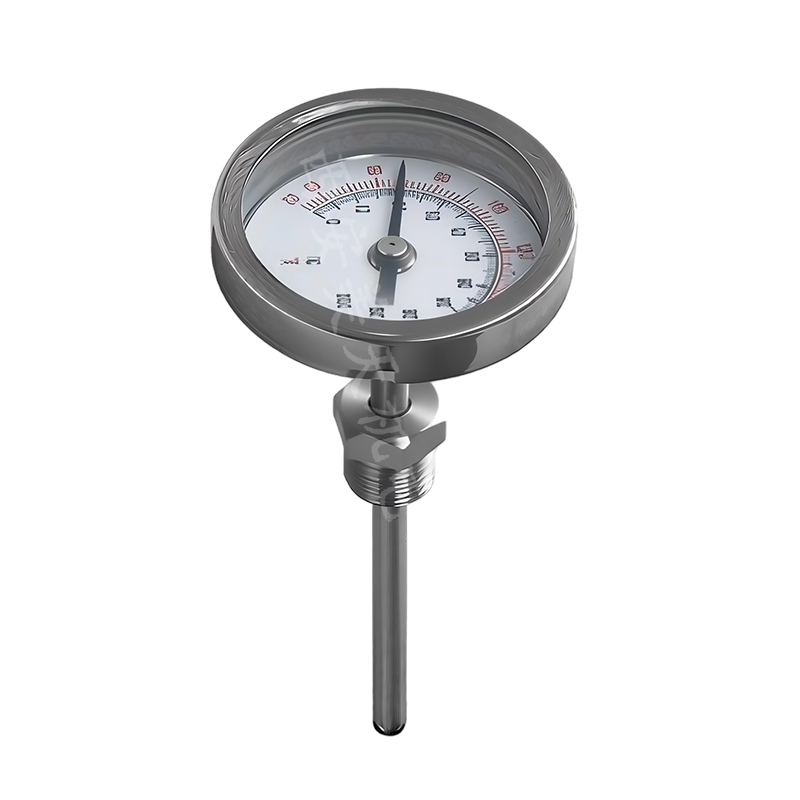

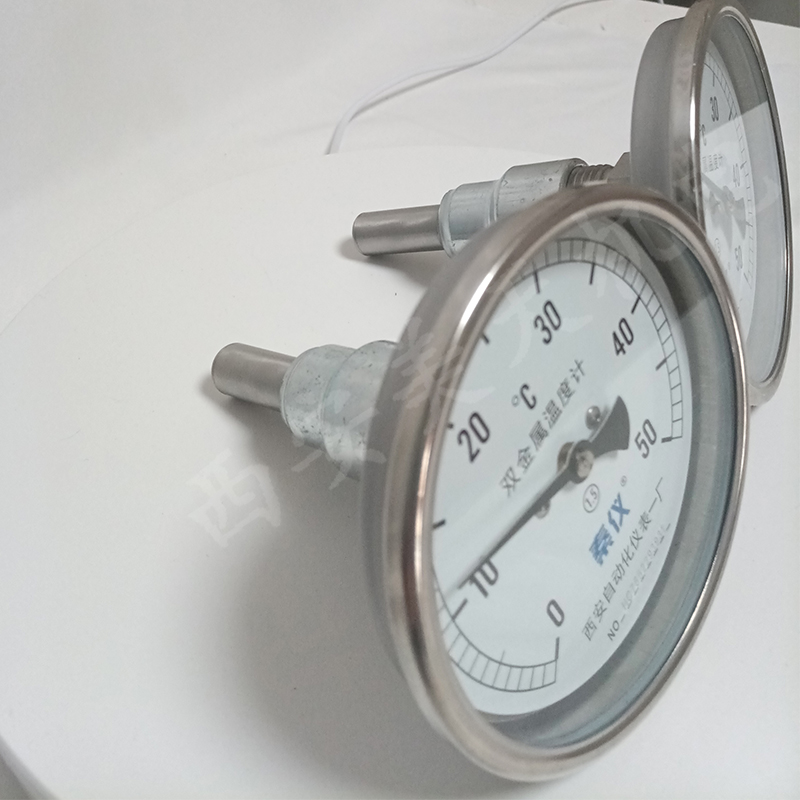

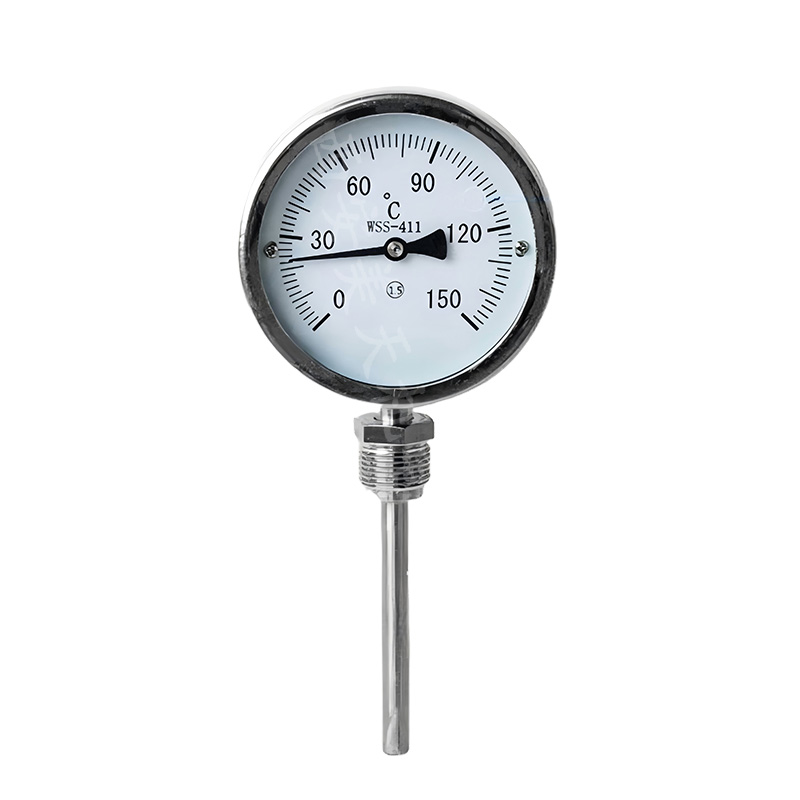

wss-401双金属温度计 工业现场测温仪表

　　双金属温度计是一种适合测量中、低温的现场检测工业仪表，可用来直接测量并显示气体、液体和蒸汽的温度，带电接点双金属温度计，能在工业温度超过给定值时自动发出控制信号切断电源或报警。

　　双金属温度计具有无汞害、易读数、防水、 防腐蚀、耐震动等优点，广泛应用于电站、 机械、化工、纺织、石油、食品等工业和科研部门。

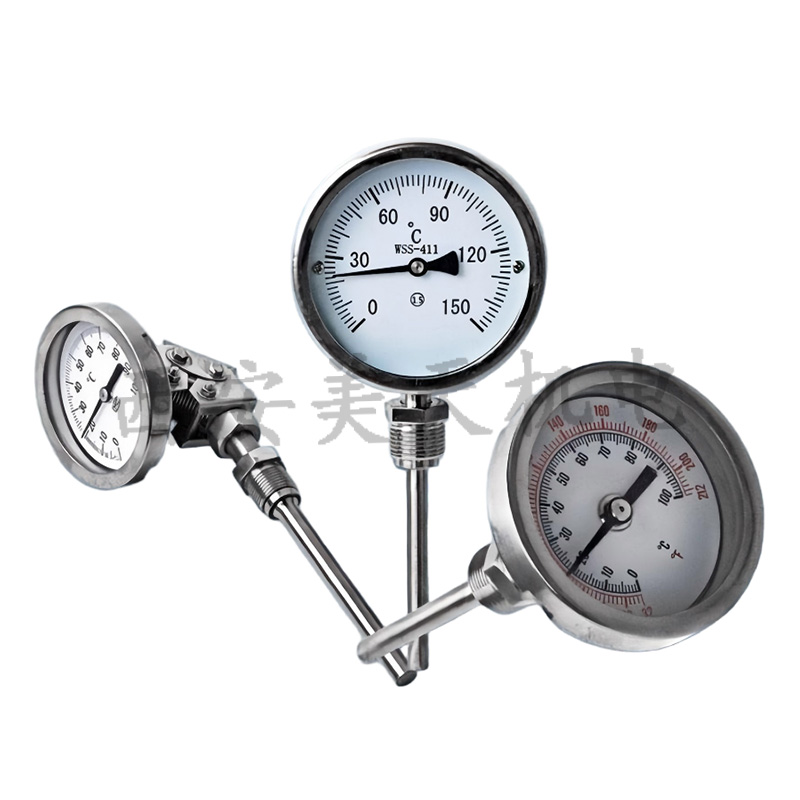

　　双金属温度计分为普通型、户外型、防腐型三种，从其结构又可分为径向型、轴向型、 135°型、万向型。

　　技术参数：

　　精度等级：1.0，1.5

　　控制类型：普通式(无控制)，电接点式。

　　测量范围(℃)：-80~40，40~80，0~50，0~100,，0~150，0~200，0~300，0~400，0~500

　　指示表头使用环境温度： -40~60℃

　　表壳通径：Φ60, Φ100, Φ150

　　相对湿度：＜85%

　　保护管直径：Φ6，Φ8，Φ10，Φ12，Φ 16

　　接点额定功率：10VA(无感负载)

　　接点工作电流：1A

　　保护管材料：1Cr18Ni9Ti

　　保护管形式：普通式，套管式(抽芯式)

　　安装方式：可动外螺纹，可动内螺纹，固定外螺纹， 固定法兰。

　　工作原理：

　　核心基于双金属效应：由两种热膨胀系数差异显著的金属片（如高膨胀黄铜 / 镍铬合金 + 低膨胀因瓦合金）经轧制 / 焊接紧密复合，绕成螺旋状感温元件；一端固定在保护套管内，另一端连接传动轴与指针。温度变化时，两层金属膨胀 / 收缩量不同，使双金属片发生扭转形变，通过机械放大带动指针在表盘直接指示温度，全程无电源，纯机械被动测量。

　　基本结构：

　　1、温元件：螺旋双金属片（核心）；

　　2、保护管：不锈钢（304/316）为主，耐温耐压防腐蚀；

　　3、传动机构：轴、齿轮组，负责放大形变；

　　4、表盘与指针：常见 Φ60/Φ100/Φ150mm，轴向、径向、135° 角型、万向四种安装角度；

　　5、安装螺纹 / 法兰：M27×2（通用）、M16×1.5、G1/2、G3/4 或法兰连接；

　　6、可选：电接点（控温）、耐震充液、远传模块、防爆外壳。
