品牌: DOIT
Q：新手拿到模组后要如何开始？

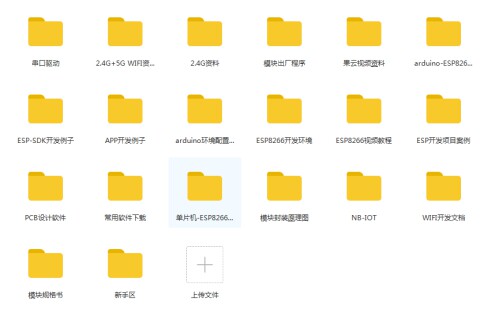

A：请打开云盘：
详情请查看里面的使用教程
特 点模组特性
内置ESP WiFi芯片
可支持多路LED控制
内置LED驱动控制算法，支持调光调色、律动控制
支持本地局域网优先控制
支持云控制
支持红外遥控控制
支持Google Assistant、Amazon Alexa、天猫精灵、小度智能、京东叮咚、小爱同学等多种音箱
支持Android和iOS设备控制
Wi-Fi特性
支持802.11 b/g/n/e/i
支持AP配网模式
支持OTA远程升级
支持批量生产测试
模块信息
球泡灯控制引脚：5
工作温度范围：-40℃-125℃
模块尺寸：15mm × 20mm
模块颜色：白色
应用场景
球泡灯
灯带
吸顶灯
射灯
其他商用照明和情景照明
一. 产品基本参数

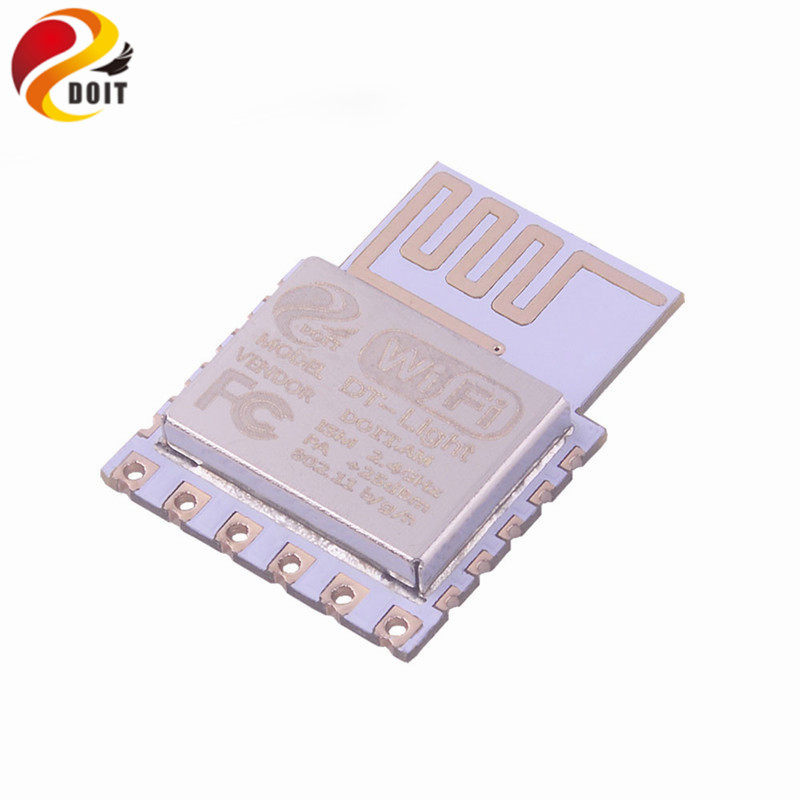

DMP-L1模块核心处理器采用工业级芯片ESP8285。该芯片在较小尺寸封装中集成了增强版的Tensilica’s L106钻石系列32-bit内核处理器。ESP8285拥有完整的Wi-Fi网络功能，可以脱离控制器独立使用，其内置的高速缓冲存储器大大提供了CPU性能。
DMP-L1模块支持标准的IEEE802.11 b/g/n/e/i协议以及完整的TCP/IP协议栈。
DMP-L1模块采用内置Flash，可以使得芯片工作于-40℃-125℃。
DMP-L1模块内置LED控制算法，可以使得其外部IO控制LED驱动。
DMP-L1模块内置DoHome云服务，可以使用DoHome系列APP控制LED。
DMP-L1模块含有外部红外接口，可以同时支持红外遥控。
DMP-L1模块内置厂测程序，可以使得工厂快速生产测试。
模块主要技术参数如下：
表1.1 模块主要参数
| 分类
|
项目
|
参数
|
|
Wi-Fi
|
频率范围
|
2.4G~2.5G(2400M~2483.5M)
|
|
发射功率
|
802.11b: +20 dBm
| |
|
802.11g: +17 dBm
| ||
|
802.11n: +14 dBm
| ||
|
接收灵敏度
|
802.11b: -91 dbm (11Mbps)
| |
|
802.11g: -75 dbm（54Mbps）
| ||
|
802.11n: -72 dbm（MCS7）
| ||
|
天线
|
PCB板载天线
| |
|
硬件
|
CPU
|
Tensilica L106 32 bit微控制器
|
|
外设
|
UART/SDIO /IR遥控
| |
|
ADC/PWM
| ||
|
工作电压
|
2.5V ~ 3.6V
| |
|
工作电流
|
平均电流：80 mA
| |
|
工作温度
|
-40°C ~ 125°C
| |
|
环境温度范围
|
-40°C ~ 125°C
| |
|
封装大小
|
13.5mm×20mm×3mm
| |
|
软件
|
APP
|
DoHome APP
|
|
安全机制
|
WPA/WPA2
| |
|
加密类型
|
WEP/TKIP/AES
| |
|
升级固件
|
OTA（通过网络）
|

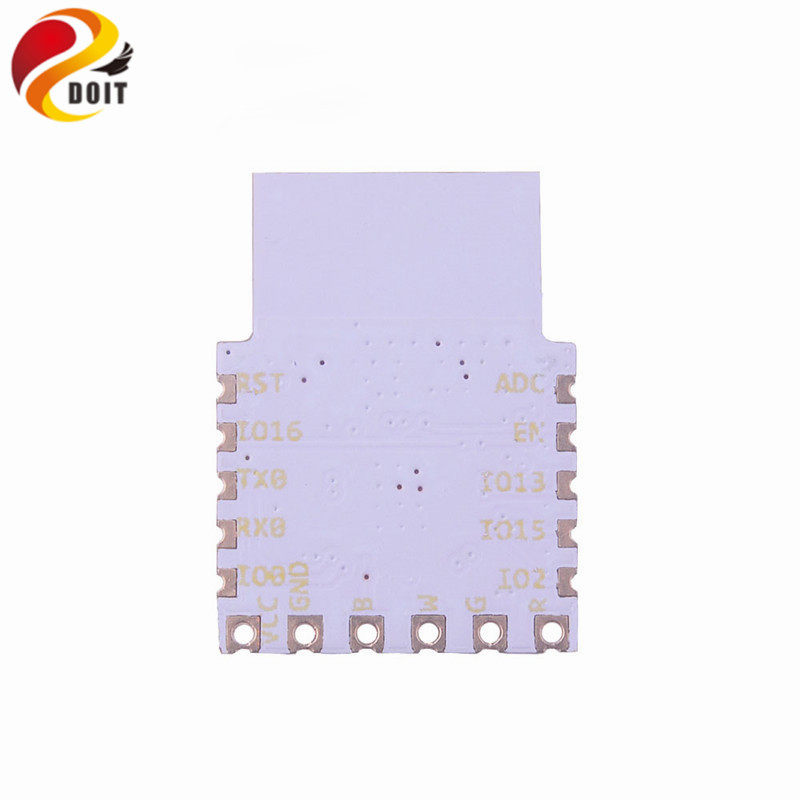

二. 接口定义DMP-L1接口定义如下图所示。
三.尺寸图
四.封装图
注：
（1）模块供电电压为直流3.3V、电流为500mA以上；
（2）Wi-Fi模块IO输出电流为12mA；
（2）Wi-Fi模块NRST管脚低电平有效；EN使能管脚高电平有效；
（4）Wi-Fi模块进入升级模式：GPIO0处于低电平，然后模块复位上电；Wi-Fi模块进入正常工作模式：GPIO0处于高电平，模块复位上电。
（5）Wi-Fi模块的RXD接外部MCU的TXD，Wi-Fi模块的TXD接外部MCU的RXD；
DMP-L1支持的软件包括DoHome 系列APP，IOS市场和各大Android市场均可搜索获得。
DMP-L1目前已经支持的智能音箱包括Amazon Alexa、Google Assistant、天猫精灵、京东叮咚、小爱同学、小度智能等。其使用说明参见APP中详细说明。
