特威德TWD系列中型震动摩擦焊接机 汽车碳罐振动摩擦焊接机

　　特威德TWD系列中型震动摩擦焊接机 汽车碳罐振动摩擦焊接机

　　振动摩擦焊接机基本原理

　　两个塑料部件在一定的压力、振幅和频率下，相互接触摩擦。因摩擦产生热量，使得材料在焊缝界面处熔化。在压力下，熔融塑料从焊缝区域流出形成溢料，见图1。在振动停止后，熔融塑料层固化，并产生一个坚固的接头。

　　振动摩擦焊接过程可分为四个不同的阶段，分别是固体摩擦阶段、固液相变阶段、稳态流动阶段和冷却阶段

　　在固体摩擦阶段，两个零件表面相互摩擦产生热量。材料表层被加热达到熔点。热量产生的快慢取决于材料摩擦性能和焊接参数（频率、振幅和压力）。

　　在固液相变阶段，此时材料的加热方式由表面摩擦生热，转变为熔融状态下的层与层之间的剪应力加热。此时，熔融层厚度不断增大。但随着熔融层深度加大，加热能力逐渐减少。

　　在稳态熔体流动阶段，熔融速率等于向外流动速率（稳态）。只要达到这一阶段，熔融层的厚度就会变得恒定。直到达到设定的焊接深度，振动停止。

　　在振动停止后，熔体冷却并开始凝固，进入冷却阶段。焊缝在静态压力下凝固，从而使零件永JIU地结合在一起。

　　为了保证整个焊接区域均匀加热，从而保证均匀的焊接性能。应注意在整个焊接过程中，上下零件在焊缝区域要充分接触。充分接触可以通过改善零件尺寸精度、结构优化和治具设计来保证。

　　振动摩擦焊接不需要粘合剂和紧固件的辅助，即可完成产品高强度焊接。振动摩擦焊接非常适合于焊缝处在一个大平面、相熔的热塑性材料的焊接，能够实现高强度、承压大和高密封的焊接性能，是一种非常精QUE和高重复性的连续生产过程。振动摩擦焊接，是大型无规则形状热塑性工件的ZUI佳选择。因其具有清洁、快速和适用大型零件焊接的特点，被广FAN使用在汽车、电器、家居塑料制品等各个行业中。

　　振动摩擦焊接不需要粘合剂和紧固件的辅助，即可完成产品高强度焊接。振动摩擦焊接非常适合于焊缝处在一个大平面、相熔的热塑性材

　　料的焊接，能够实现高强度、承压大和高密封的焊接性能，是一种非常精却和高重复性的连续生产过程。振动摩擦焊接，是大型无规则形状热塑性工件的蕞佳选择。因其具有清洁、快速和适用大型零件焊接的特点，被广范使用在汽车、电器、家居塑料制品等各个行业中。

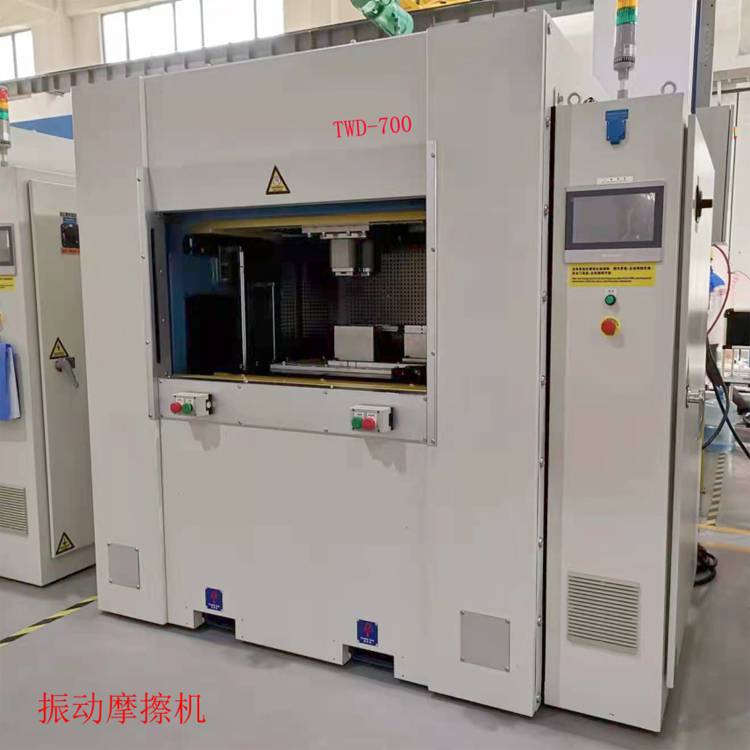

　　TWD-700 功能特点：

　　*焊接强度高，密封性好

　　*焊接不产生烟雾、异味，无污RAN

　　*适合大型无规则热塑性塑料零件的焊接

　　*可有效取代传统的螺丝、卡扣、胶水等传统粘结工艺

　　*可焊接多种塑料工件材料，特别适用于尼龙等软性高熔点材料的焊接

　　振动摩擦焊接不需要粘合剂和紧固件的辅助，即可完成产品高强度焊接。因其具有清洁、快速和适用大型零件焊接的特点，被使用在汽车、电器、家居塑料制品等各个行业中。

　　可灵活的连接各种塑料零件

　　振动焊接过程是将两个塑料零件压紧，通过一个零件横向周期振动（频率240Hz，位移约0.9mm），产生剪切摩擦力，通过摩擦产生热量，从而在接触区域熔化塑料。冷却阶段，保持压力直至两个零件完全连接。因为振动焊接的大位移运动，产生足够的热量，所以十分适用不同材料、大小零件的焊接。
