产品概述KLM5505A系列非网管型工业以太网交换机，是专为工业高速通信网络应用而设计开发的通信产品。此非网管型以太网交换机为灵活多变的工业应用需求，提供了一种工业以太网通信解决方案，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。KLM5505A 是5电口10M/100M自适应高性能工业级以太网交换机。KLM5505A-AS/AM是1个100Base-FX光纤接口和4电口10M/100M自适应高性能工业级以太网交换机。 支持DC12-48V双路冗余电源，并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装，满足不同工业通信现场。百兆电口支持10/100Mbps自适应，全双工/半双工、MDI/MDI-X 自适应。
产品特点■ 支持1个百兆光+4个百兆电或5个百兆电接口配置；
■ 即连即用，方便快捷；
■ 支持指示灯状态显示；
■ 支持工业级电源；
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
■ 支持交直流110V和220V供电。
技术参数
| 技术参数 | |
| 以太网标准
|
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)
|
| 交换属性 | |
|
MAC地址
|
1K
|
|
交换延迟
|
<5μs
|
| 接口 | |
|
百兆接口
|
数量：5个
|
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口
| |
|
接口速率：100base-FX（光口）、10/100M自适应电口
| |
|
电源端子
|
5.08mm间距插入式端子
|
| 传输距离 | |
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
| 多模光纤 |
百兆多模：1310nm，2km
|
|
单模光纤
|
百兆单模：1310nm，20/40km；1550nm，60/80km
|
| LED指示灯 | |
|
前面板指示灯
|
接口指示灯：link/ACT；SPEED
|
|
电源状态指示灯：PWR
| |
| 电源指标 | |
|
输入电压
|
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围） 支持DC12~48V、DC48V可选
|
| 整机功耗 |
＜5W@满载
|
|
过载保护
|
支持
|
| 反接保护 |
支持
|
| 工作环境 | |
| 工作温度 |
-40℃~85℃
|
|
存储温度
|
-40℃~85℃
|
| 相对湿度 |
5%~95%（无凝露）
|
| 机械结构 | |
|
外壳
|
IP40防护等级，铝合金外壳
|
|

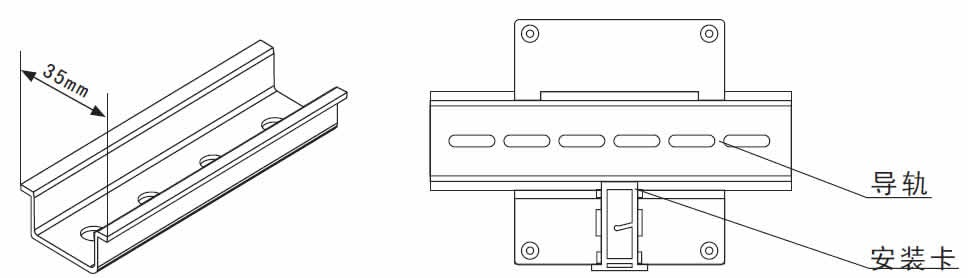

安装
|
标准35mm卡轨式安装
|
|

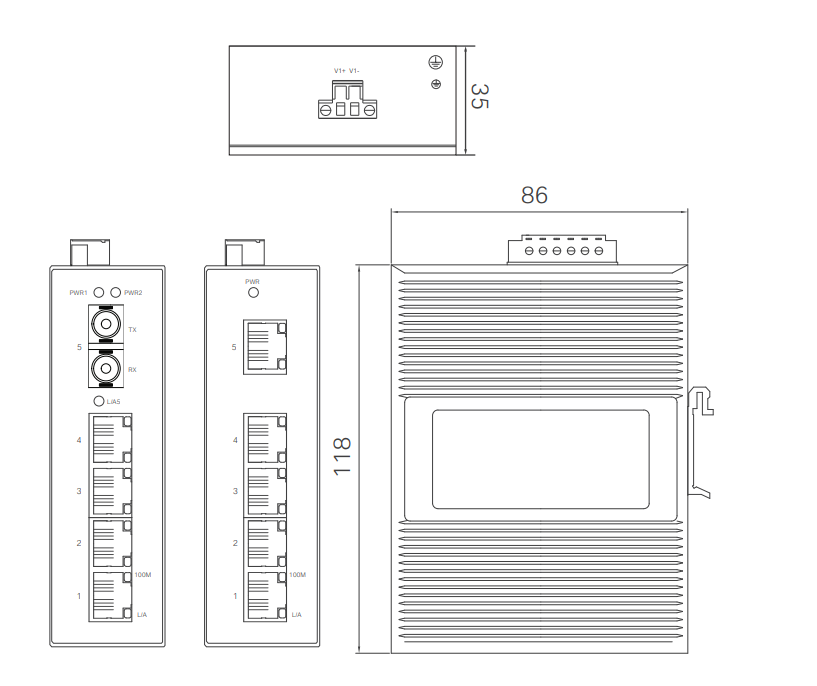

尺寸
|
118mm*35mm*86mm (W×H×D)
|
| 行业标准 | |
|
EMC
|
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
|
|
冲击
|
IEC60068–2-27
|
| 自由落体 |
IEC60068-2-32
|
|
震动
|
IEC60068-2-6
|
| 质保 | |
|
保修期
|
5年
|
|
认证
| |
|
CE、FCC、RoHS
| |
订购信息
| 产品型号 | KLM5505A-N-OT-P1P2-LV(5口光电组合系列） |
| 代码定义 | 代码选型 |
| N：代表光口数量 | 1：代表1个光口 5T：代表5个10/100M自适应电口 |
| OT：代表光纤种类 | AS:单模双纤
AM：多模双纤 SF:单模单纤 纯电口为空 此项不选择 |
| P1:代表光纤接口
P2代表光纤通信距离 | ZM:光纤接口为SC方口
RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 纯电口为空 此项不选择 |
| 02：通信距离为2KM
20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM 纯电口为空 此项不选择 | |
| LV | 空：代表供电电源为单路DC12-48V
LV:代表供电电源为单路交直流220V LV110:代表供电电源为单路交直流110V |
| 例如：KLM5505A-1AS-ZM20-LV规格为1个百兆光口，4个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电
| |
