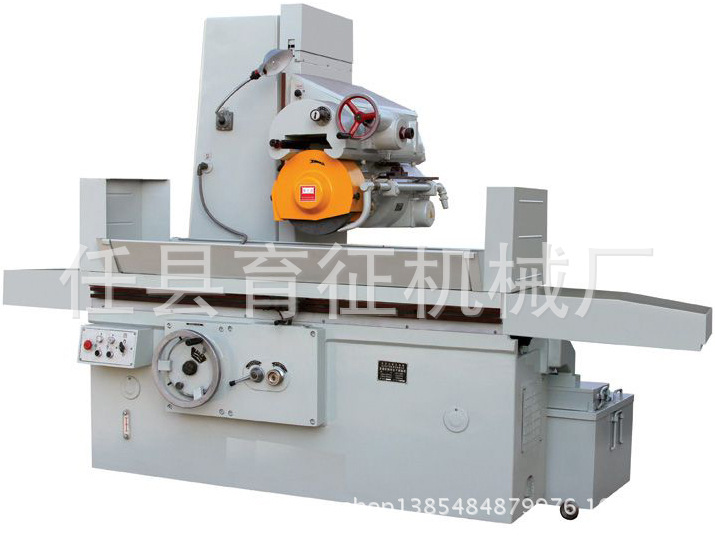

卧轴矩台平面磨床，国家标为m71系列的平面磨床，即带有卧式磨头主轴，矩形工作台的平面磨床。主要功能是用砂轮的周边磨削工件的平面，也可以用砂轮的端面磨削工件的槽和凸缘的侧面，磨削精度和光洁度都较高。适宜于磨削各种精密零件和工模具，可供机械加工车间、机修车间和工具车间作精密加工使用。
机床具有下列特点：
*工作台纵向运动由叶片油泵驱动，运转平稳，噪声小，油池温升低，精度达到卧轴矩台平面磨床国家标准（gb/t4022-1983）
*可进行槽和凸缘侧面的磨削。
*磨头横向进给机构，有液压自动进给和手动进给，操作方便。
*磨头垂直运动有快速升降机构。
*磨头电动机和油泵电动机均采用y系列电机，电气贯彻安全国家标准。
*外形美观，机床留有安装数显装置的位置。
主要技术参数
技术规格
|
单位
|
m7140×1000
|
m7140×1600
|
m7140×2000
| |
|
工作台面尺寸（长×高）
|
mm
|
1000×400
|
1600×400
|
2000×400
| |
|
工作台大纵向移动量
|
mm
|
1100
|
1700
|
2100
| |
|
主轴中心到工作台面的大距离
|
mm
|
570
|
570
|
570
| |
|
磨头大横向移动量
|
mm
|
450
|
450
|
450
| |
|
磨头大垂直移动量
|
mm
|
400
|
400
|
400
| |
|
磨头垂直进给手轮刻度值
|
每格per gradutaion
|
mm
|
0.01
|
0.01
|
0.01
|
|
每转per revolution
|
mm
|
1.00
|
1.00
|
1.00
| |
|
快速升降机
|
功率power
|
kw
|
0.37
|
0.37
|
0.37
|
|
转速speed
|
r/min
|
1440
|
1450
|
1450
| |
|
砂轮尺寸
|
mm
|
350×127×40
|
350×127×40
|
350×127×40
| |
|
砂轮转速
|
r/min
|
1440
|
1440
|
1440
| |
|
电机总功率
|
kw
|
9
|
12
|
12
| |
|
砂轮主轴电机
|
kw
|
5.5
|
5.5
|
5.5
| |
|
油泵电机
|
kw
|
3
|
5.5
|
5.5
| |
|
工作精度
|
mm
|
0.015/1000
|
0.015/1000
|
0.015/1000
| |
|
表面粗糙度
|
μm
|
ra:0.63
|
ra:0.63
|
ra:0.63
| |
|
机床净重/毛重
|
kg
|
4000/4600
|
5300/6000
|
6300/7000
| |
|
包装尺寸（长×宽×高）
|
mm
|
2800×1750×2350
|
4500×2000×2350
|
5500×2000×2350
| |
