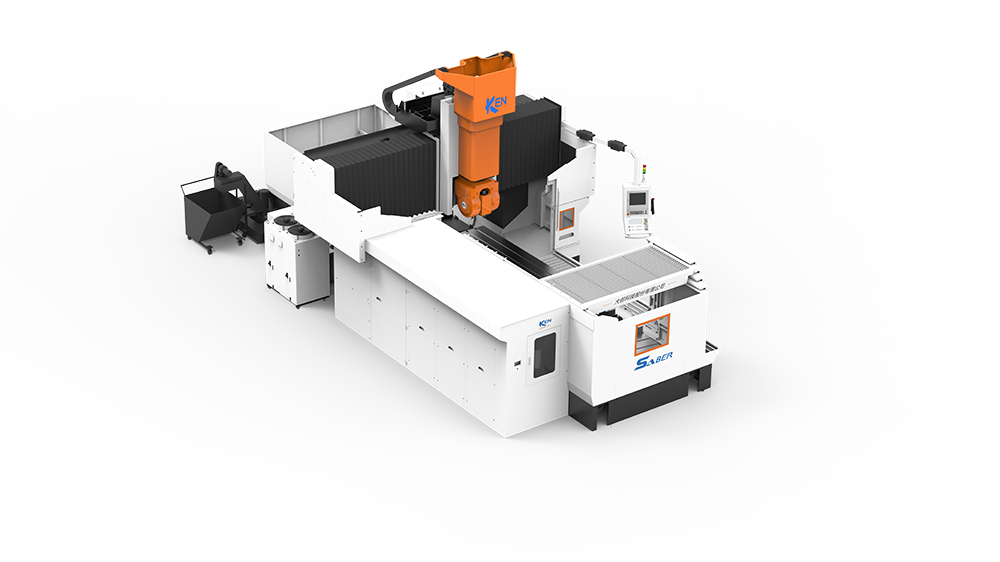

| 型号 |
Saber 系列 |
类型 |
龙门加工中心 |
| 界面语言 |
中文 |
安装方式 |
立式 |
| 机床型号 | 单位 | Saber 24xx 系列 | Saber 28xx 系列 | Saber 33xx 系列 |
|---|---|---|---|---|
| 二轴头型号 | 7K | 12K | 12K | |
| X 轴行程 | mm | 3,000/4,000/5,000 | 3,000/4,000/5,000/6,000 | 4,000/5,000/6,000 |
| Y 轴行程 | mm | 2,400 | 2,800 | 3,300 |
| Z 轴行程 | mm | 800 | 800(opt:1,000) | 800(opt:1,000) |
| 两立柱门宽距离 | mm | 2,100 | 2,400 | 3,000 |
| 主轴鼻端到工作台距离(立式) | mm | 100 ~ 900 | 100 ~ 1,100 | 100 ~ 1,100 |
| 主轴鼻端到工作台距离(卧式) | mm | 188 ~ 988 | 188 ~ 1,188 | 188 ~ 1,188 |
| 工作台 | ||||
| 长度 | mm | 3,000/4,000/5,000 | 3,000/4,000/5,000/6,000 | 4,000/5,000/6,000 |
| 宽度 | mm | 1,600 | 2,000 | 2,500 |
| T槽宽 | mm | 28 | 28 | 28 |
| 承重 | kg | 6,000 | 8,000 | 10,000 |
| 进给速度 | ||||
| X/Y/Z 轴进给速度 | mm | 24/ 24/ 15 | 24/ 24/ 15 | 24/ 24/ 15 |
| 自动换刀系统 | ||||
| 刀把形式 | type | BT-50 | BT-50 | BT-50 |
| 刀把数 | pcs | 40 | 40 | 40 |
| 刀重量 | kg | 18 | 18 | 18 |
| 刀具长度 | mm | 400 | 400 | 400 |
| 刀具直径 | mm | ?125 | ?125 | ?125 |
| * 规格若有变更，将不另行通知 |
Z 轴采硬轨式设计配备双油压缸配重可达到的加工刚性及精度1. Z 轴采用硬轨式设计，并配备双油压缸在头部左右作对称式配重，可提供高轴向推力的加工稳定性及优异的切削动态特性。
2. Z 轴标配一支海德汉光栅尺，具回馈精度。

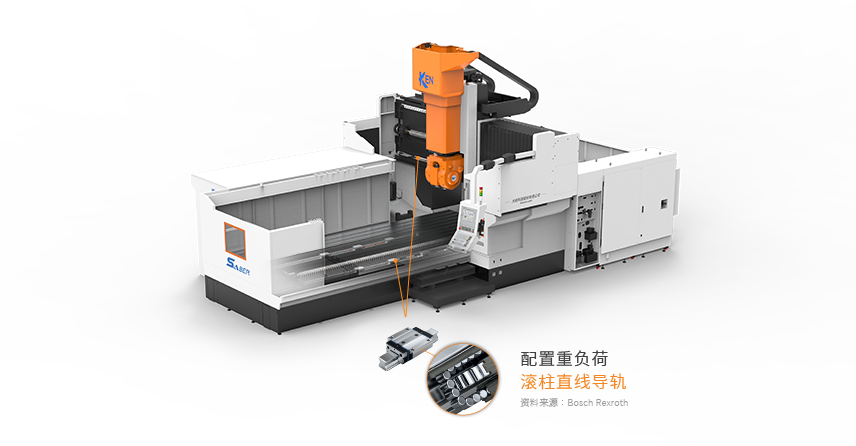

X/Y 轴重负荷滚柱直线导轨 可满足高刚性及高精度加工
X轴
Saber 24xx/28xx 系列采用2 支重负荷滚柱直线导轨，
Saber 33xx 系列采用3 支重负荷滚柱直线导轨，
搭配重负荷滚柱直线导轨滑块，可保持X 轴刚性。
Y轴
Saber 24xx/28xx/33xx 系列
各别采用2 支重负荷滚柱直线导轨。
高扭矩伺服马达经过减速驱动滚珠丝杆，
提供高轴向推力及加工时的稳定性，可达到优异的切削动态特性。

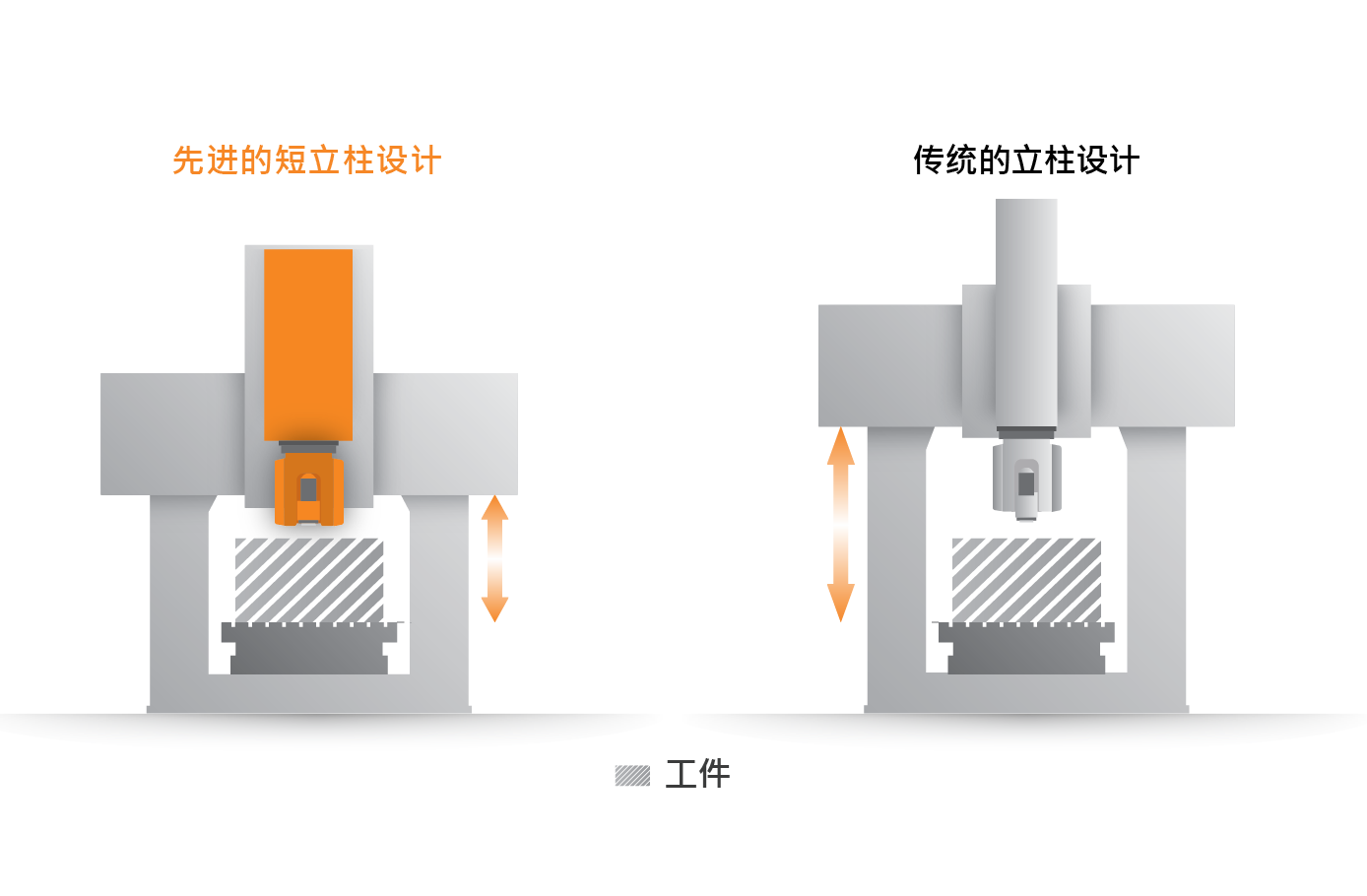

先进的短立柱设计 机台重心降低，提升加工刚性及精度1. 先进的短立柱设计，可减少因环境温度变化而产生的热变位，长时间加工可确保机床刚性与加工精度。
2. 先进的短立柱设计，即使Z 轴在低点加工时，任然能确保机床加工刚性与精度。

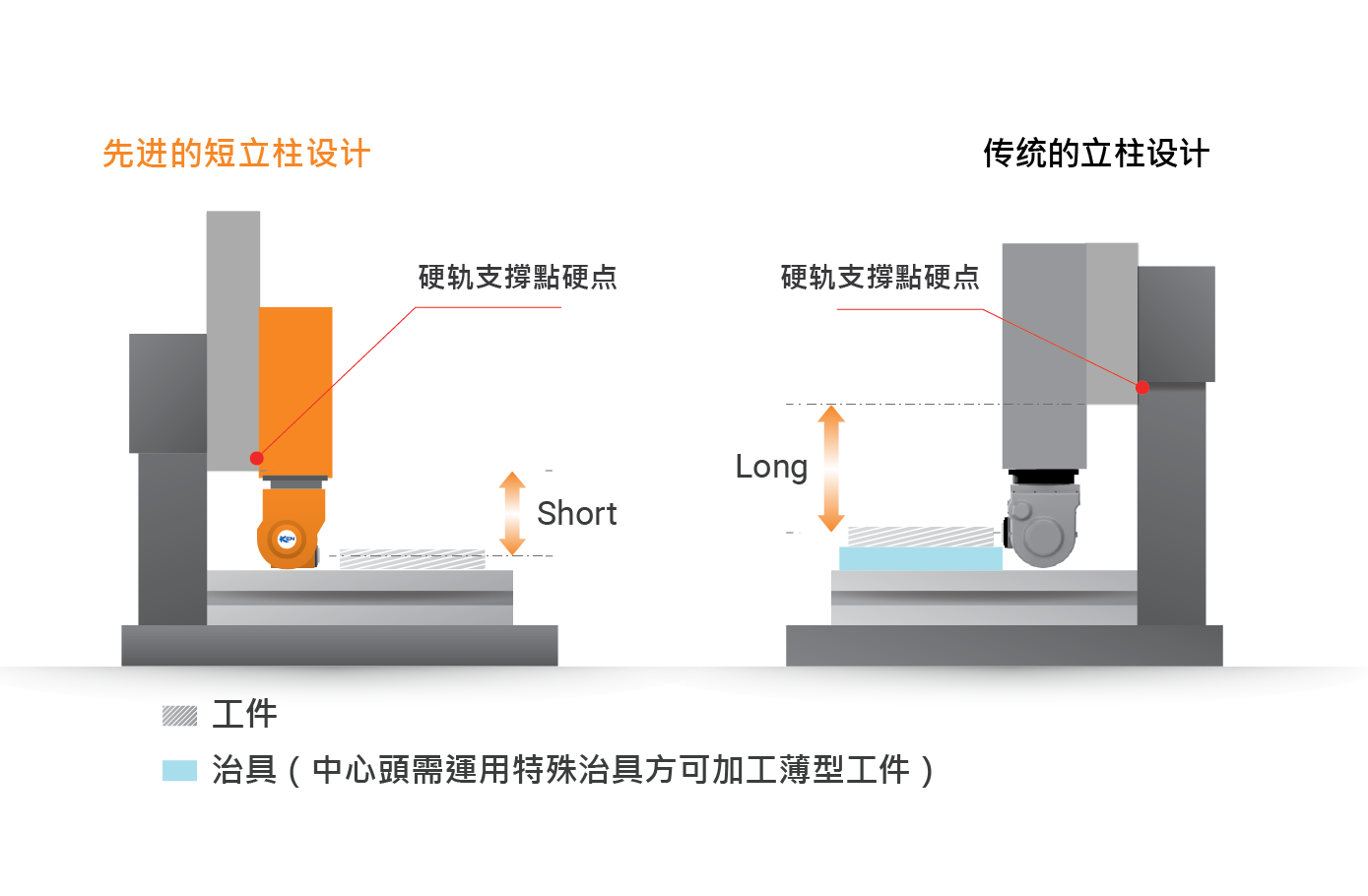

1. 先进的短立柱设计，头部硬轨支撑点与主轴切削施力距离" 短"，Z 轴在低点加工时仍能保持高加工刚性。
2. 传统的立柱设计，头部硬轨支撑点与主轴切削施力距离" 长"，Z 轴在低点加工时刚性会变差。

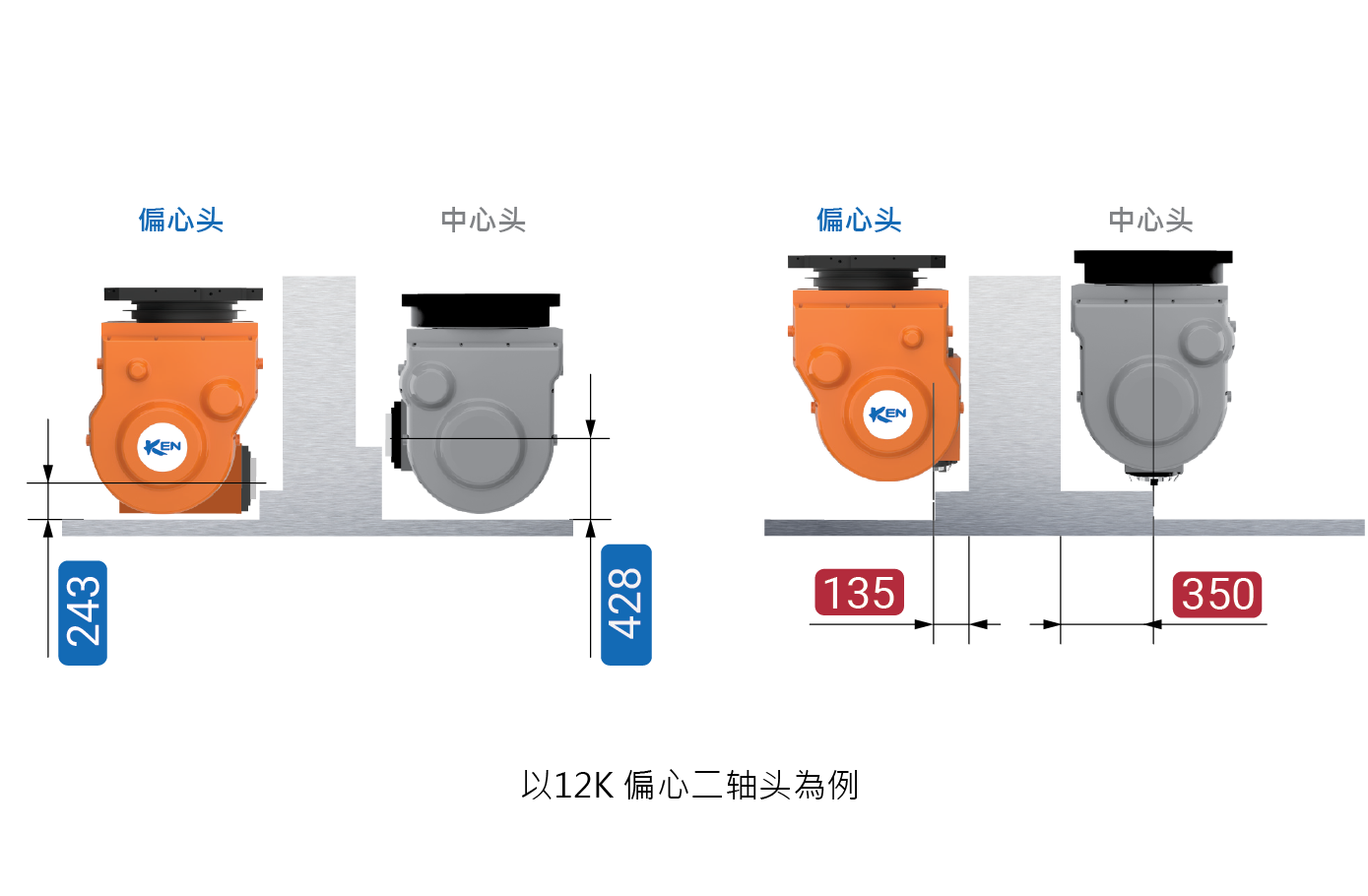

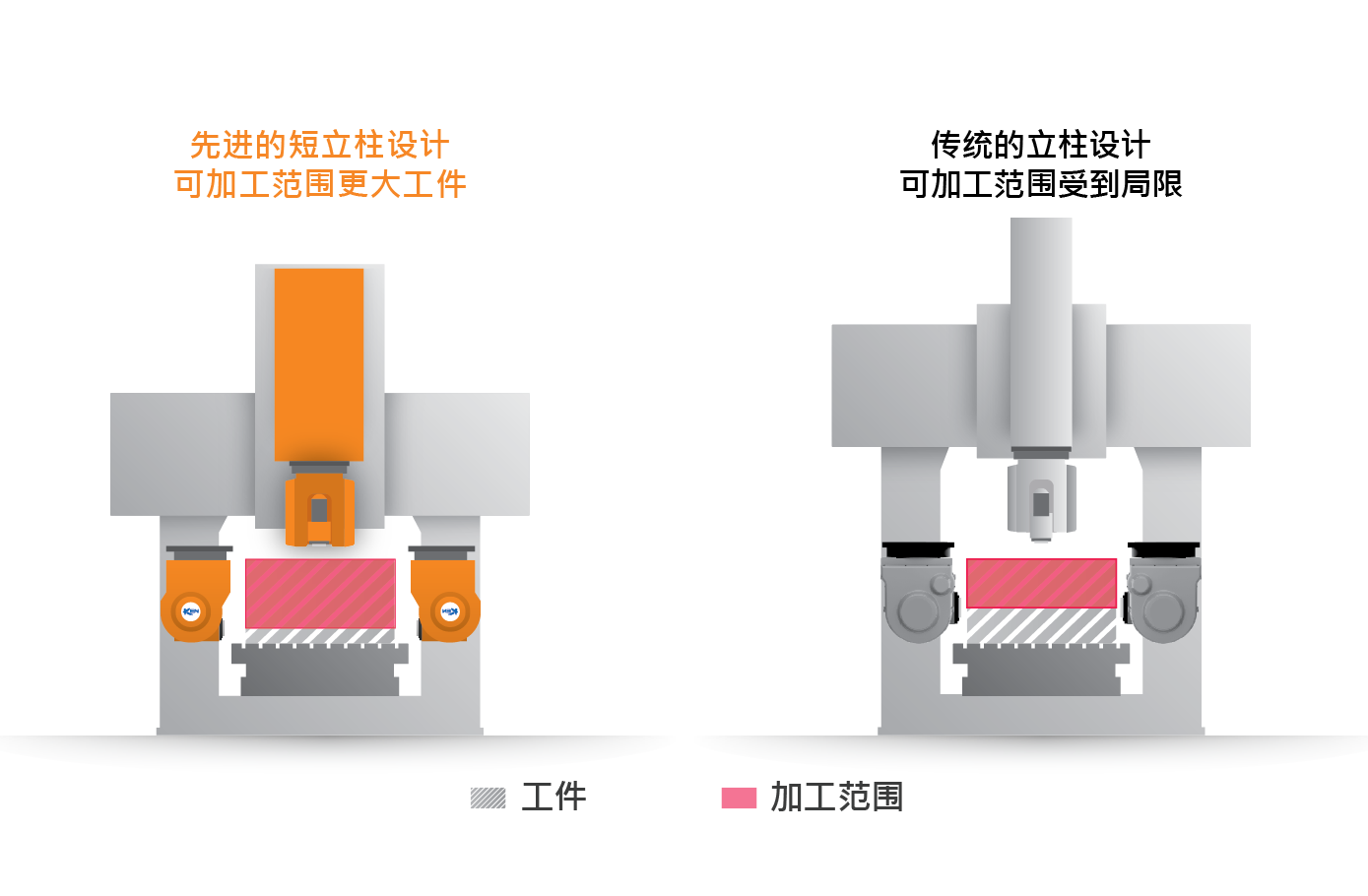

先进的短立柱结构，搭配偏心二轴头 拥有更大的加工范围1. 的偏心二轴头设计，工件在立式加工时，可加工的范围更大。
2. A 轴在90°加工时，由于主轴偏心设计，
可更贴近工作台面进行加工，可加工的范围更大。
