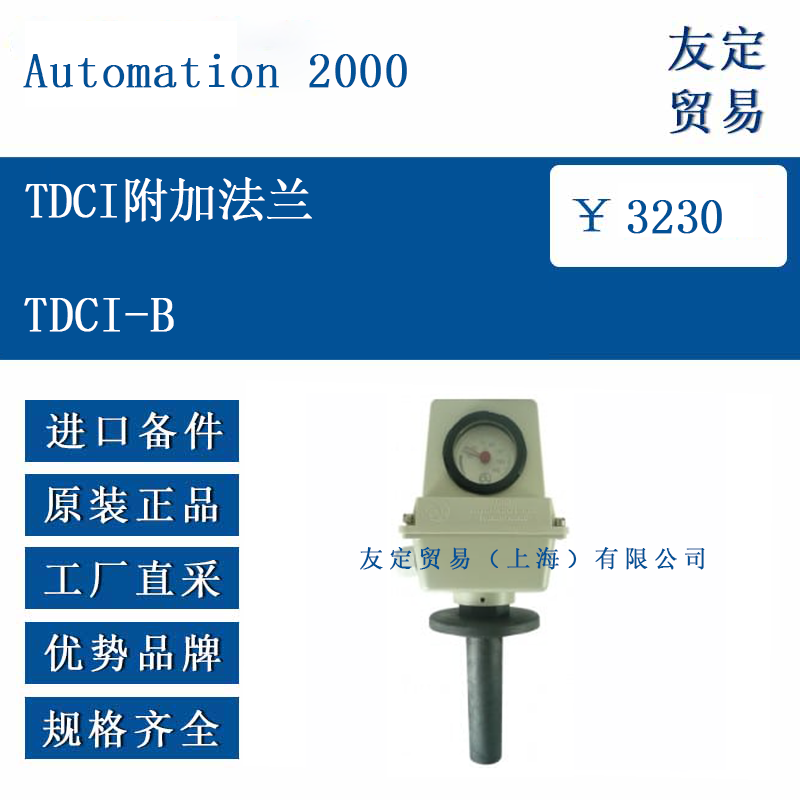

Automation 2000 TDCI-B TDCI附加法兰

　　一、产品概述

　　TDCI-B是法国Automation 2000针对油浸式变压器状态监测需求开发的附加法兰组件，可与DGPT2®系列保护继电器配合使用，也可单独安装在变压器或储油柜的预留接口上。该组件通过标准化法兰接口，将机械式继电器、传感器或连接管路稳固地固定于设备本体，并提供可靠的密封与走线通道。

　　二、设计特点

　　模块化结构：TDCI-B采用模块化设计思路，用户可根据现场空间、介质类型及布线方式选择不同长度与材质的配套零件，实现“按需组合、快速安装”的目标。

　　材料：法兰主体采用AISI 304不锈钢整体加工，壳体与密封面一次成型，避免焊接应力导致的形变。在海洋大气或化学工业区等腐蚀性环境中，可选AISI 316L版本，并搭配镀镍黄铜排水阀或316L波纹软管。

　　可靠密封：配合Viton®平面垫片，TDCI-B可在-40°C至+140°C的介质温度范围内保持弹性密封。若介质温度长期超过140°C，应选用HT高温版本（可耐受170°C）。

　　灵活安装：法兰外缘布置3孔或4点钩形螺栓结构，配合30 Nm拧紧力矩即可实现均匀压紧，拆装时无需特殊工具。标准压盖位于顶部，若安装空间受限，可旋转壳体90°或180°，但需重新调整内部走线。

　　三、技术参数

　　材质：壳体/法兰为AISI 304（可选AISI 316L）；密封垫片为Viton®；螺栓及固定钩为钢或不锈钢。

　　密封面粗糙度：Ra 3.2 μm。

　　额定压力：0.5 bar（相对），短时承压1 bar。

　　介质温度范围：-40°C至+140°C（HT版本-40°C至+170°C）。

　　环境温度范围：-40°C至+65°C。

　　防护等级：IP56 / IK07。

　　绝缘电阻：≥20 MΩ（500 VDC）。

　　耐压：2000 VAC / 1 min。

　　端子排：12或18位，间距6 mm，适用导线1.5 mm2至4 mm2。

　　电缆压盖：M25×1.5，夹紧范围?13至18 mm，可选船用铠装型。

　　接口螺纹：法兰底部G1/2″内螺纹，供温度计或盲塞使用。

　　固定螺栓分布圆：?97 mm（±2 mm），3×120°或4×90°。

　　紧固力矩：≤30 Nm。

　　重量：约0.7 kg（不含附加配件）。

　　四、接口与兼容性

　　法兰尺寸：外径85 mm，厚度12 mm；壳体高度（不含压盖）52 mm；温度计套管长度104 mm，外径自上而下由27 mm过渡至24 mm；整体外径93 mm。

　　接口兼容性：与DGPT2®、DGPT2-IB及其它同规格接口兼容。法兰底部预留60 mm温度计套管，可直接插入Pt100或流体膨胀式温度计，也可换装盲塞以封闭孔道。顶部设有M25×1.5电缆压盖，内部端子排间距6 mm，单端子可接4 mm2导线。

　　五、应用场景

　　TDCI-B主要服务于额定电压≤72.5 kV、容量几百kVA至数百MVA的油浸式电力变压器、电炉变压器及整流变压器。典型应用场景包括：

　　变电站新建或改造项目，需在原有油箱盖上增加气体继电器或温度探头。

　　工业厂矿自备电厂，需将旧式油位计替换为DGPT2®综合保护单元。

　　船舶或海上平台，要求附加法兰具备抗盐雾能力并满足船级社规范。

　　风电、光伏升压站，设备分散、巡检周期长，TDCI-B的IP56防护可减少雨水侵入风险。

　　老旧变压器局部改造，利用TDCI-B的快速接口，无需放油即可在运行间隙完成安装。

　　对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
