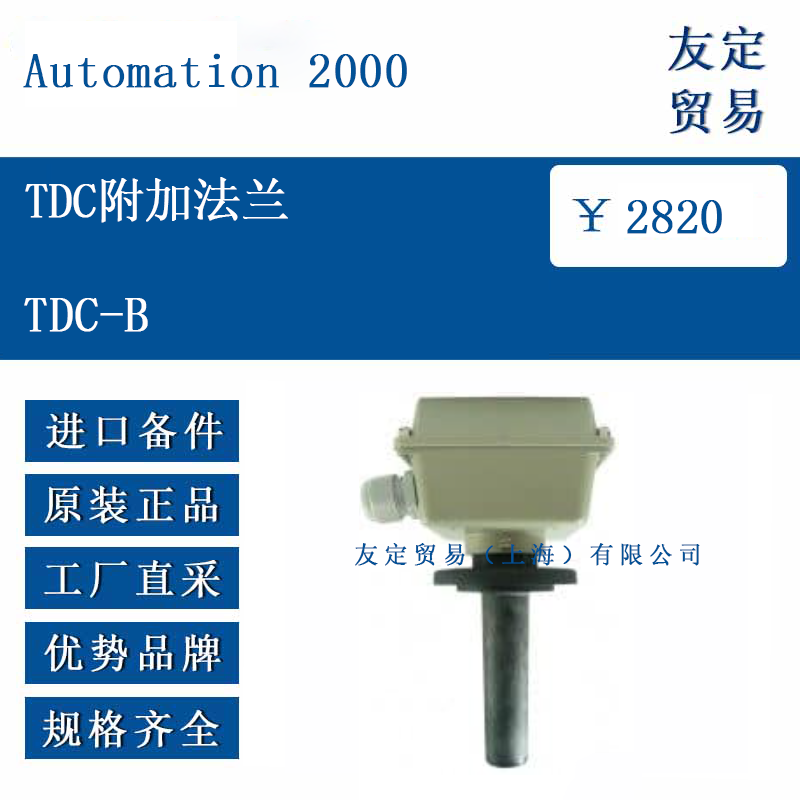

Automation 2000 TDC-B TDC附加法兰

　　TDC-B 概述Automation 2000 TDC-B 是专为工业设备（如油浸式变压器、压力容器、化工反应釜及旋转机械润滑系统）温度监测保护装置（如 TDC/TDCI 系列）设计的标准化扩展法兰组件。作为温度传感器接口与设备本体连接的核心过渡结构，它通过高精度机械冗余设计、极端环境适应性及模块化集成能力，实现高强度耐腐蚀法兰连接与热电偶 / 热电阻（PT100/PTC）套管精密定位的双重功能，确保在严苛工况（如海上平台盐雾侵蚀、高温油浸环境、剧烈振动）下提供零泄漏密封与温度传导路径，显著提升自动化温度监测系统的可靠性、可维护性及长期稳定性。TDC-B 法兰严格遵循工业标准（如 ASME B16.5、ISO 7089）设计，与 Automation 2000 排油阀（RP109/RP115/RP120）、非电量保护装置（DGPT2）及温度报警装置（TDC）形成标准化兼容体系，简化复杂系统集成流程并降低运维成本。核心技术特性与设计优势1. 高强度耐腐蚀材料与精密结构设计

　　材质与表面处理：主体采用316L 不锈钢铸造或锻造而成，具备优异的耐盐雾、酸碱化学腐蚀性及抗点蚀能力（符合 NACE MR0175/ISO 15156 标准），适应海上平台、化工厂等恶劣环境。法兰表面经钝化处理或激光微纹蚀刻工艺，增强与密封垫圈（如 Viton® 氟橡胶复合平垫圈）的贴合精度，边缘倒圆并去毛刺（公差 ≤±0.1mm）以避免划伤法兰密封面，确保长期零泄漏性能。

　　法兰几何精度：厚度均匀一致（通常为 1.5–2.0 mm，依法兰规格定制），内外径公差严格控制（如内径公差 ≤±0.1mm，外径公差 ≤±0.2mm），适配标准螺栓孔（M10–M20 螺纹规格）及 Automation 2000 TDC/TDCI 装置的 DN50 PN16 法兰接口（通径 DN50，公称压力 16 bar）。法兰密封面粗糙度优化（Ra ≤3.2 μm），填充微小表面缺陷并平整接触面，保障配套密封圈（如 Viton® O 形圈）充分压缩形成有效屏障（IP67 防护等级：防尘、防短时间浸水）。

　　热电偶套管集成结构：法兰中心区域内嵌精密定位的热电偶 / 热电阻套管（保护管），通常为25 mm 直径 × 104 mm 长度锥形管（材质与法兰一致或采用特种合金增强导热性），设计用于安全容纳温度传感器探头（如 PT100 铂电阻或 PTC 热敏电阻）并确保热量高效传导至 TDC 装置的双金属片 / 液体膨胀传感器腔体内。套管入口处配备氟橡胶密封件与保护弹簧，防止杂质侵入或机械损伤传感器，同时允许温度补偿校准工具或备用探头轻松更换（维护便捷性）。

　　2. 载荷分散、防松与极端工况适应性

　　机械载荷均匀分布：环形法兰结构显著增大螺栓紧固力的接触面积，避免单点高压导致法兰或设备本体（如铸铁油箱、铝合金容器）表面凹陷、撕裂或变形，尤其适用于 TDC 温度传感器的DN50 大尺寸法兰接口（需承受高压油液或反应液波动冲击）。螺栓预紧力通过法兰均匀传递至套管与传感器，防止温度传导路径偏移影响监测精度（±0.5°C 控制精度保障的基础）。

　　双垫圈防松协同机制：通常与弹簧垫圈（波形或锯齿型）组合使用形成双垫圈系统。弹簧垫圈提供轴向弹性补偿（吸收振动能量，如船舶航行海浪冲击或压缩机运行振动），而 TDC-B 平垫圈增强接触摩擦力并分散载荷，防止法兰因剧烈振动（IK07–IK09 抗冲击等级要求）导致螺栓疲劳断裂或位移松动。在异种金属连接场景（如不锈钢法兰与碳钢油箱）中，316L 不锈钢垫圈进一步阻断电偶腐蚀路径，延长系统寿命。

　　极端温度与热应力管理：法兰材料（316L 不锈钢）提供优异的高温稳定性（短时耐受油温峰值 150°C）及低温抗脆化性能（-40°C 下保持柔韧性），适应设备介质温度的剧烈波动（如变压器过载油温骤升伴随环境低温）。热套管与法兰一体化设计有效管理热膨胀差异，确保温度传感器探头定位稳固且热量传导路径无偏移，维持 TDC 装置的高精度控制逻辑（报警与跳闸阈值校准可靠性）。

　　电化学与化学污染防护：法兰密封系统（Viton® 氟橡胶密封圈 + 法兰面钝化处理）全面抵御盐雾、油污、酸碱气体等化学侵蚀，防止外部污染物侵入传感器腔体或影响触点机械位移，强化海上平台、化工反应釜等严苛环境下的系统耐久性。

　　3. 密封增强与法兰接口兼容性

　　法兰密封面保护机制：TDC-B 法兰安装于设备测温点法兰与 TDC/TDCI 装置之间，法兰螺栓贯穿垫圈（平垫 + 弹簧垫）紧固后压缩 Viton® 氟橡胶密封圈，填补法兰微观间隙并平整接触面，形成有效密封屏障（符合排油阀法兰 IP67 防护要求）。密封冗余设计确保长期抵御油液泄漏、空气倒灌或杂质侵入风险，保护温度传感器及内部机械触发机构免受污染干扰（维持 IK09 抗冲击性能延伸至法兰系统）。

　　标准化法兰接口匹配：严格遵循ASME B18.21.1、ISO 7089 或 DIN 9021 等国际标准，适配 Automation 2000 TDC/TDCI 装置的 DN50 PN16 法兰接口（如 M20 螺栓贯穿的 DN50 法兰）及设备本体预设测温法兰（常见于变压器顶部油温接口、压力容器侧部盲管）。安装支持现场螺栓固定（无需焊接），显著简化与变压器、储油罐、反应釜等设备的对接流程，兼容 RP 系列排油阀法兰维护工具及备件体系。

　　模块化扩展灵活性：法兰设计为独立组件，可与 TDC/TDCI 装置主体、热电偶套管、密封件等分离拆卸更换，便于定期清洁法兰面油污杂质、盐结晶或更换老化密封圈（维护便捷性）。外部复位旋钮或杠杆（如 TDC 报警杆复位机构）不受法兰维护影响，确保手动干预与远程控制的双重可用性。

　　4. 温度监测增强与信号传输优化

　　热电偶套管热传导强化：套管采用高导热材料（与法兰同质或特种合金内衬）精密设计，确保被测介质（油温、反应液）热量高效传导至 TDC 装置的传感器腔体，最小化热阻损失并消除局部温差干扰，维持高精度温度测量（±0.5°C 精度依赖于此路径）。套管末端与法兰一体化密封结构（氟橡胶圈 + 弹簧）避免热桥效应或外部冷空气侵入影响温度传导线性度。

　　抗电磁干扰与信号隔离：法兰金属本体（316L 不锈钢）及接地设计（推荐法兰螺栓接地）屏蔽变压器电磁场、电机谐波等强电磁干扰源对热电偶信号（如 PT100 三线制输出）的影响，确保触点信号（报警 / 跳闸指令）传输稳定无失真。传感器腔体与继电器电路隔离设计进一步降低误触发风险（符合工业电磁兼容标准 IEC 61000）。

　　可视化状态与复位便利性：法兰结构不影响 TDC 装置外部操作（如报警 / 跳闸杆凸起可见指示、手动复位旋钮触达），维护时仅需断电泄压即可快速访问传感器接口、法兰密封面及螺栓紧固状态，缩短检修停机时间。

　　5. 冗余设计与安全可靠性

　　单点失效防护：法兰连接与热电偶套管集成结构均无复杂电子元件依赖，机械冗余设计彻底规避电气故障（如微动开关失效、电源中断）引发的保护功能丧失风险。独立双温度设定值（报警与跳闸阈值）控制机制进一步强化冗余逻辑，即使法兰密封轻微渗漏或套管热阻变化仍可触发保护动作。

　　极端压力工况缓冲：当设备内部出现异常压力（如电弧故障引发瞬时冲击）时，法兰通过载荷分散防止连接变形失效，维持温度监测系统完整性，确保 TDC 装置在紧急排油联动（如触发 RP120 弹出式泄压阀）时仍可靠运行。

　　法兰抗震与抗疲劳强化：硬化合金堆焊或耐磨陶瓷涂层阀杆（如 TDC 内部弹簧机构）与法兰防松设计协同，耐受频繁振动（船舶引擎舱、压缩机泵组）导致的螺栓松动疲劳，实测通过百万次振动循环测试仍保持零卡滞、零泄漏。

　　工作原理与典型应用场景

　　温度监测与法兰连接协同机制：

　　TDC-B 法兰安装于设备测温点法兰（如变压器油箱顶部接口）与 TDC/TDCI 装置之间，通过螺栓紧固压缩 Viton® 密封圈及法兰密封面形成刚性连接。被测介质热量经设备本体 → 法兰金属 → 热电偶套管 → TDC 传感器腔体传导，驱动双金属片弯曲或液体膨胀活塞位移触发报警（如 90°C）或跳闸（如 105°C）触点动作，发送信号切断电源接触器或联动排油阀（RP120）泄压。法兰结构确保热量高效传导、载荷均匀分布及长期零泄漏密封，是温度保护逻辑的物理基础。

　　典型应用场景：

　　油浸变压器过热防护：连接 TDC/TDCI 装置至油箱顶部油温接口，增强温度监测精度并与排油阀（RP120）、压力释放阀及气体继电器（DGP/DGPT2）形成多维度综合保护矩阵，防止过载、冷却失效引发油箱爆裂或绝缘老化；

　　海上平台与船舶系统：抵御盐雾、潮湿及剧烈振动环境（航行冲击），监测燃料储罐、液压油柜温度，保障引擎润滑系统安全运行；

　　化工厂高温反应控制：耐受酸碱气体侵蚀，监测反应釜温度，超温时自动切断加热源并触发安全排放，降低爆炸风险；

　　高振动旋转机械润滑监测：如压缩机、泵组轴承润滑系统，抗 IK09 冲击维持法兰紧固性，避免过热导致机械损坏。

　　安装、维护与安全注意事项

　　安装规范：

　　法兰表面预处理：彻底清洁设备测温法兰及 TDC-B 法兰密封面，去除油污、锈迹、杂质或旧密封残留（砂纸轻度打磨或溶剂擦拭），确保无颗粒嵌入影响贴合精度。螺栓孔同步清理以保证穿入顺畅。

　　垫圈定位与紧固：将 Viton® 氟橡胶平垫圈（RP201 类型）同心套入螺栓杆后贴合法兰面（内径略大于螺栓直径防摩擦损伤），弹簧垫圈置于平垫圈与螺母 / 螺栓头之间。采用 ** 交叉分步紧固法（对角线交替拧紧）** 施加至制造商规定扭矩值（如 TDC 法兰 30 N?m 左右），防止法兰受力不均变形或泄漏。套管传感器探头正确插入并固定（深度校准至工艺要求）。

　　避免错误密封与过热风险：禁用 Teflon® 胶带等非原厂密封材料替代标准垫圈或密封圈，以免高温失效或化学兼容性问题引发泄漏；法兰连接远离设备直接热源（如电机外壳）防止垫圈材料过早老化。接地螺栓增强电磁屏蔽可靠性。

　　维护要点：

　　定期检查与更换：月度巡检确认法兰螺栓紧固性、密封状态及热电偶套管完整性，发现垫圈变形、裂纹、腐蚀或弹簧松弛时立即更换。同步清洁法兰表面海洋盐结晶、工业油污或粉尘堆积，防止电化学腐蚀加速（高盐雾环境缩短密封圈更换周期）。

　　功能验证与校准关联：每 6–12 个月配合 TDC 装置模拟压力测试（手动触发报警 / 跳闸复位），检查法兰系统是否支持快速响应与复位；热电偶信号线性度异常时优先排查套管热传导路径或更换传感器探头。

　　极端环境强化维护：高温场景监测弹簧热稳定性，低温地区确保垫圈无脆化开裂；振动设备侧重螺栓防松检查（防松标记漆确认）。

　　安全规范：

　　排油联动与虹吸防护：确保跳闸关联排油管道（如 RP120 连接）引至接地储油罐或集油池，远离火源及人员活动区；法兰泄漏可能导致油液逆流污染或空气倒灌系统风险，需严格控制。

　　带电操作严格限制：遵循电气安全规程，维护时断电泄压并避免带电作业；频繁误触发或拒动作时立即联系技术人员检修法兰组件、传感器或 TDC 机械机构，切勿自行拆解高压敏感部件。

　　选型建议与系统协同

　　与其他法兰类型的区分：TDC-B 法兰专为温度传感器接口设计（内嵌热电偶套管），不同于通用法兰或 RP 排油阀法兰（侧重管道流体控制）。其核心价值在于热传导增强 + 机械紧固防松 + 极端环境防护三重集成，无法被普通平焊法兰替代。

　　垫圈与密封系统搭配：优先选用316L 不锈钢 Viton® 复合平垫圈（RP201 适配） + 弹簧垫圈组合，形成双防松 + 可靠密封解决方案；氟橡胶密封圈（O 形或定制）匹配法兰槽型以化 IP67 防护效能。

　　环境与工况适配指南：

　　海洋 / 强腐蚀场景：强制选择 316L 不锈钢法兰 + Viton® 密封系统（抗盐雾 / 酸碱侵蚀）；

　　高温油浸设备：侧重套管热传导优化（特种合金内衬）及法兰短时耐高温（150°C 峰值）；

　　高振动机械连接：弹簧垫圈硬度升级并加密螺栓紧固频次（防松标记维护）。

　　与 Automation 2000 生态协同：TDC-B 法兰严格匹配 TDC/TDCI 温度装置 DN50 PN16 接口、RP 排油阀法兰螺栓规格（M20）及 DGPT2 非电量保护法兰备件体系，备件通用性显著降低运维成本与复杂性。

　　总结Automation 2000 TDC-B 附加法兰凭借高强度耐腐蚀材料（316L 不锈钢）、精密热电偶套管集成结构、机械载荷分散防松设计及标准化法兰兼容性，成为工业设备高精度温度监测保护系统（如 TDC/TDCI）的核心物理连接与热传导强化组件。其设计彻底解决极端环境（盐雾、振动、高温）下法兰泄漏、螺栓松动及温度传导失真等痛点，确保油浸变压器、海上平台设备、化工反应釜等关键设施在异常温升时可靠触发报警 / 跳闸保护，显著提升系统安全冗余与长期可用性。对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
