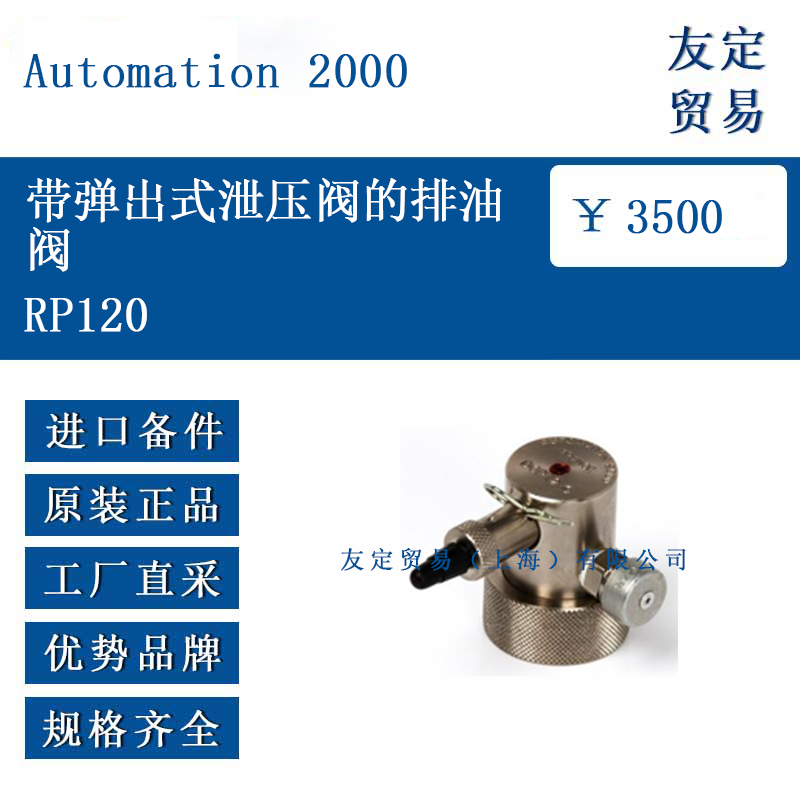

Automation 2000 RP120 带弹出式泄压阀的排油阀

　　一、核心功能

　　RP120是法国Automation 2000设计制造的一款集成弹出式泄压阀的复合排油阀，专为油浸式变压器、储油柜等设备设计。它结合了手动排油与自动泄压双重功能，既能在日常运维中完成排油、取样、注油操作，又可在内部压力异常时自动开启，释放过量压力，保护油箱结构。

　　二、技术参数

　　阀体材质：AISI 316L不锈钢整体锻造，表面经电化学钝化处理，适用于盐雾、潮湿及一般化学腐蚀环境。

　　密封垫圈：Viton氟橡胶，硬度Shore A 75，可耐受-40 °C至+140 °C介质温度。

　　接口螺纹：标准接口为G1/2外螺纹，可选G3/4或M20×1.5；若需与软管连接，可增配旋转接头。

　　通径：10 mm。

　　工作压力：1 bar表压。

　　泄压开启压力：50–250 mbar，容差±10 mbar，可按50 mbar步进调整。

　　复位压力：不小于开启压力的80%。

　　启闭扭矩：≤3 N·m。

　　介质温度：-40 °C至+140 °C。

　　盐雾试验：1000小时无红锈。

　　防护等级：IP66（配防尘罩）。

　　重量：约0.12 kg。

　　三、设计特点与优势

　　同轴布置：RP120采用同轴布置，外层为手动排油阀，内层为弹簧加载的泄压阀瓣，尺寸紧凑，安装方便。

　　泄压功能：泄压功能由内置弹簧控制，开启压力可在50–250 mbar之间按用户要求整定，整定后铅封锁定，防止误调。当油箱内压力升高至设定值时，阀瓣自动弹起，油液经侧向孔排出，压力回落后阀瓣在弹簧作用下复位，无需人工干预。

　　密封性能：排油阀部分沿用90°旋转启闭的锥面密封结构，手柄关闭时，阀芯与阀座间嵌入Viton氟橡胶垫圈，形成主密封。泄压阀瓣与阀座间也采用锥面密封，确保泄压时的密封性能。

　　操作便利性：手柄顶部刻有方向标识，便于在戴手套或弱光条件下快速判断开关状态。阀体侧面预留泄压孔防尘罩，运输或停机时旋紧，防止异物进入。

　　定制选项：海洋或化工环境默认配不锈钢防尘罩及挂链；若现场空间受限，可定制短柄或无柄结构。制造方可按整包供货，含阀体、垫圈、防尘罩、安装说明及扭矩提示标签。

　　四、应用场景

　　RP120适用于6 kV及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器及海上风电升压变、化工配电装置、船舶配电系统等。在盐雾、潮湿、酸碱气体或温差剧烈变化的场所，RP120可作为排油、取样、注油接口及过压保护装置，满足长期免维护需求。

　　对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
