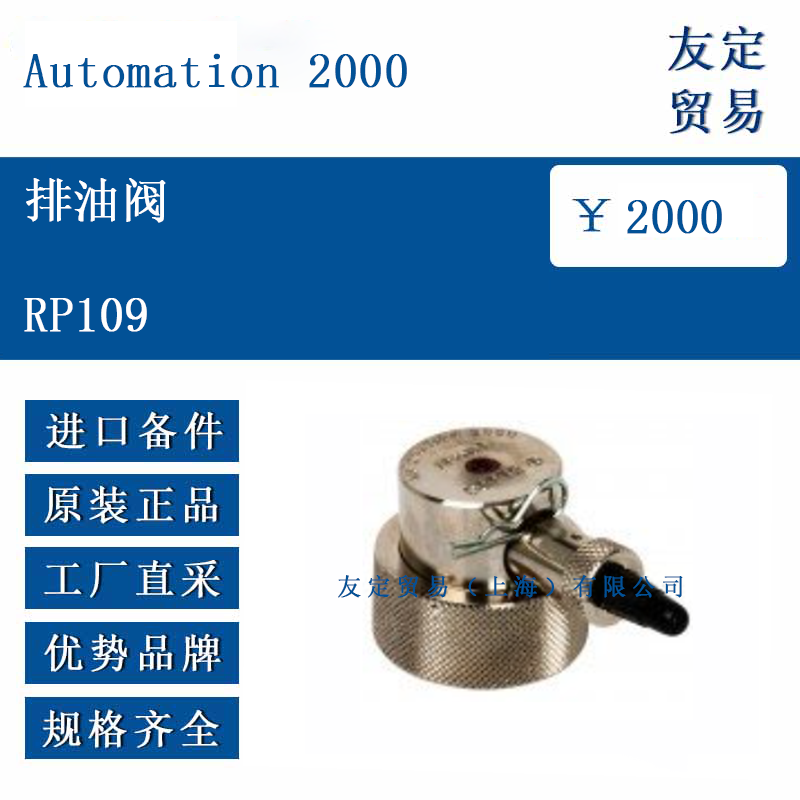

Automation 2000 RP109 排油阀

　　RP109 排油阀概述Automation 2000 RP109 是一款专为工业设备（尤其是油浸式变压器）设计的紧急排油安全装置，其核心功能是在设备内部压力异常升高时快速释放压力，防止油箱破裂或爆炸等灾难性事故。作为变压器保护系统的关键组成部分，RP109 通过的机械联动机制与压力监测装置（如 PR2 双可调报警跳闸装置）协同工作，提供冗余安全防护，显著降低因故障电弧、过载或冷却系统失效导致的设备损坏风险。核心特性与技术规格

　　快速响应与触发机制

　　压力感应设计：RP109 集成高精度压力传感器或膜片组件，实时感知设备内部压力变化。当压力超过预设阈值（通常为 0.5–1.0 bar，具体依工况设定）时，阀瓣立即动作，开启排油通道，确保响应时间小于 5 毫秒，防止压力进一步累积。

　　机械冗余结构：采用弹簧加载的阀瓣与活塞系统，无需外部电源即可工作，避免单点电气故障导致的保护失效。阀瓣密封面经特殊设计（如 Viton® 橡胶材质），保证长期抗腐蚀和零泄漏性能。

　　高强度结构与环境适应性

　　材质与制造：阀体采用耐腐蚀的不锈钢（如 304 或 316L）制成，抗冲击等级达 IK07（可承受机械振动和意外撞击），外壳表面经过钝化处理以抵御工业环境中的化学侵蚀（如油污、酸碱气体）和潮湿。

　　防护等级：通过法兰连接与设备本体集成后达到 IP56 标准（防尘、防强喷水），防止外部污染物侵入阀体内部，确保排油功能的可靠性。

　　温度范围：支持宽工作温度范围（-30°C 至 +120°C），兼容油浸变压器运行温度波动（如介电液环境约 20°C）及极端工况下的热应力。

　　大流量排油能力

　　通径与流量：标准型号配备 DN50（2 英寸）或更大口径的排油通道，设计流量可达 数百升 / 分钟（具体参数依制造商文档为准），足以快速排空油箱内的膨胀油气混合物，降低压力峰值。

　　防虹吸与防回流设计：内置单向阀组件或特殊阀瓣结构，确保排油过程中油液单向流动至安全储存区域（如地下储油罐或集油池），避免外部空气倒灌或油液逆流污染设备。

　　便捷安装与维护

　　安装方式：通过标准法兰接口（如 DN50 PN16 或定制规格）直接连接到变压器底部或侧面的预设排油口，无需复杂焊接工艺，支持现场快速组装。配套M20 填料箱用于电缆穿出（若集成电气控制信号），兼容直径 7.5–13 mm 的电缆。

　　手动操作功能：配备外部手动复位旋钮或杠杆机构，允许技术人员在断电泄压后轻松关闭阀瓣并重置系统，无需拆卸阀体即可恢复正常运行状态。

　　维护便利性：模块化设计支持定期清洁阀腔和更换密封垫圈，检查弹簧弹性（防止疲劳失效），确保长期稳定性能。

　　电气与控制集成（可选配置）

　　信号反馈接口：可集成微动开关或接近传感器，压力异常触发排油时同步发送声光报警信号或远程状态通知（如 SCADA 系统），便于操作人员实时监控设备状态。

　　冗余控制设计：与 PR2 等压力报警装置联动时，可实现双重触发机制（压力阈值报警 → RP109 排油 + 跳闸停机），进一步提升系统安全性。

　　工作原理与典型应用场景

　　压力监测与响应流程：

　　当变压器内部因故障（如电弧放电、绕组短路）导致油气膨胀，压力上升至PR2 设定的跳闸阈值时，微动开关触发信号驱动外部继电器动作。此时，RP109 的压力敏感元件同步感应压力突变，阀瓣克服弹簧预紧力自动开启，高压油气混合物通过排油管道快速排放至安全区域，从而降低油箱内部压力，防止结构损坏。

　　手动干预：在非紧急情况下（如计划性维护），可通过手动旋钮直接控制排油阀的开启与关闭，控制放油速度。

　　典型应用场景：

　　油浸式变压器保护：作为压力释放系统的核心组件，预防油箱爆裂风险（如过载、匝间短路引发的油气积聚）；

　　工业压力容器与管道：监测气体 / 液体压力异常，在超压事件中快速泄放能量（如化工厂反应釜、压缩气体储罐）；

　　旋转机械（泵、压缩机等）润滑系统：防止润滑油系统超压损坏密封件，优化启停压力控制；

　　恶劣环境设施：海上石油平台、电力变电站等对安全防护要求高的场所，确保极端工况下的可靠运行。

　　安装、维护与安全注意事项

　　安装要求：

　　在设备断电且介电液处于环境温度（如变压器约 20°C）时进行安装，确保法兰密封垫圈紧密贴合，避免温度偏差导致安装失效。遵循制造商指南选择安装位置（通常在油箱底部或侧面低点），远离振动源和电磁干扰设备（如电机）以减少误触发风险。

　　使用规定螺栓规格（如法兰孔径匹配的不锈钢螺栓）均匀紧固，避免受力不均导致阀体变形或泄漏。

　　维护要点：

　　定期检查：每月或每季度检查法兰螺栓紧固性、密封垫圈老化情况及阀瓣动作灵活性；清洁阀体外部灰尘和油污，防止散热不良或腐蚀加速。

　　功能测试：每 6–12 个月进行模拟压力测试（如使用校准工具手动触发排油阀），验证弹簧弹性和阀瓣响应速度，确保排油功能有效。

　　长期维护：根据运行环境腐蚀性选择更换密封件周期（如 Viton® 垫圈在强化学环境中需更频繁更换），及时处理微动开关或传感器故障（若配备电气反馈）。

　　安全规范：

　　严格遵循电气安全规程操作，避免带电作业；排油时确保排放管路连接至安全储存设施（如接地储油罐），远离火源和易燃物。

　　异常频繁误触发或拒动作时，立即联系技术人员检修或更换整个阀体组件，切勿自行拆解高压敏感部件。

　　总结Automation 2000 RP109 排油阀凭借其快速响应压力触发机制、高强度耐腐蚀结构、大流量排油能力及便捷的维护设计，成为工业设备（尤其是油浸式变压器）压力释放系统的核心组件。通过与 PR2 双可调报警跳闸装置等协同工作，它提供双重冗余保护，显著降低因压力异常导致的设备损坏风险，为电力、化工等领域的关键设施提供可靠的安全屏障。对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
