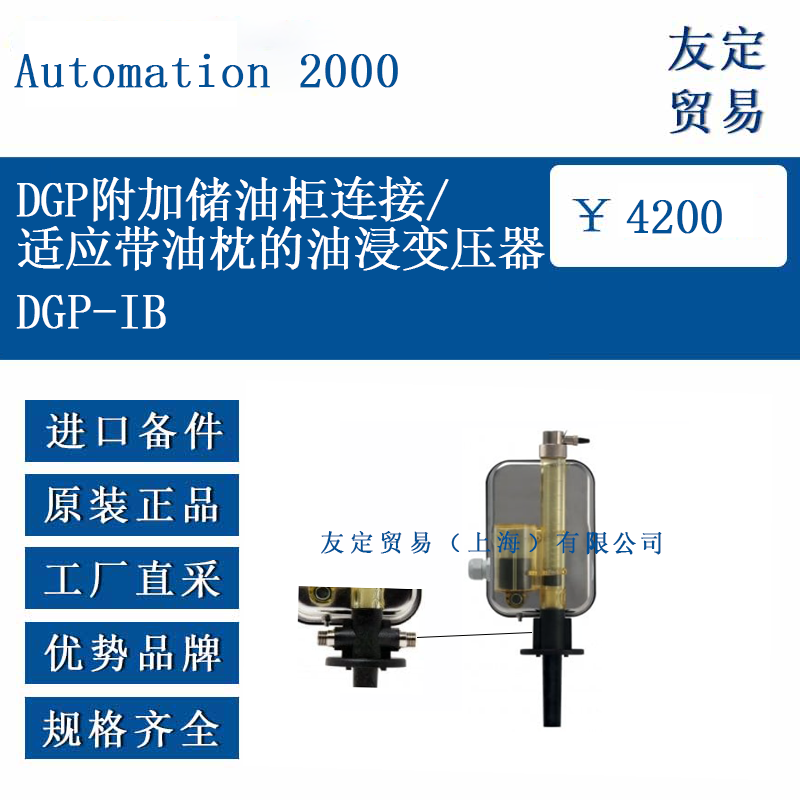

Automation2000 DGP-IB DGP附加储油柜连接/适应带油枕的油浸

　　一、产品概述

　　DGPT2-IB 是 Automation 2000 为带油枕的油浸式变压器设计的智能综合保护装置，核心功能为通过专用接口连接储油柜，实时监测油位、油温及油质状态，同时集成气体放电、压力突变等故障保护功能。其“IB”选项（储油柜连接）通过法兰处的两个 3/8 英寸公接头，利用柔性管与变压器储油柜形成闭环介质通路，确保监测参数与变压器内部状态一致，避免因油枕与本体介质差异导致误判。

　　二、核心功能

　　多参数监测

　　气体监测：通过簧片触点检测电弧放电产生的气体积累，测量精度 ±5 cm3，可选 2 个同步触点（2G） 或 2 个带偏移阈值触点（2GD），实现分级预警。

　　压力监测：压力开关响应时间 <5 毫秒，设定范围 0–500 mbar（可选 0–700 mbar），测量精度 ±5 mbar，支持快速捕捉压力骤升。

　　温度监测：配备 PT100 温度传感器（三线制）或 80°C PTC 热敏电阻，设定范围 40–140°C，测量精度 60°C 时 ±3°C、90°C 时 ±1.5°C。

　　智能保护机制

　　分级报警与跳闸：气体、压力、温度参数可独立设置报警和跳闸阈值，通过转换触点输出信号，触发外部保护回路。

　　油质分析：内置算法分析气体成分与温度变化趋势，预警油老化或污染风险。

　　环境适应性

　　防护等级：金属外壳达 IP56（防尘防水）、IK07（抗冲击），适应恶劣工业环境。

　　工作温度：环境温度 -40℃ 至 +65℃，介质温度 ≤140℃（可选 HT 选项支持 170℃）。

　　三、技术参数

　　四、应用场景

　　电力变电站

　　监测 110kV 及以上油浸式变压器油位、油温及气体状态，预防内部短路或局部过热引发的故障。

　　工业配电系统

　　适用于大容量整流变压器、地下变电站等场景，通过油枕连接实现油位与压力协同监测。

　　海洋与腐蚀性环境

　　叠加 “X” 选项（AISI 316L 不锈钢部件），适应高盐雾或化学腐蚀环境。

　　五、选型与配置建议

　　基础配置

　　DGPT2-IB：标准型号，含 1 个气体触点、1 个压力触点、2 个温度触点，适配大多数油枕变压器。

　　配件选择

　　3/8 英寸柔性管：长度根据安装距离定制，材质建议 AISI 316L 不锈钢波纹软管。

　　防磁屏蔽（AC203）：减少强磁环境干扰，提升监测可靠性。

　　六、安装与维护

　　安装要求

　　确认变压器开口直径 60 mm，固定螺栓分布圆直径 97±2 mm。

　　使用 Viton® 密封圈确保法兰连接密封性，柔性管长度需根据实际安装距离定制。

　　电气连接时，电源线采用 1.5 mm2 屏蔽电缆，信号线与其他动力电缆分开布线。

　　维护建议

　　每 6 个月：检查油路连接密封性，防止杂质进入。

　　每年：校验油位和温度测量精度，测试气体排放和压力开关功能。

　　异常处理：油位频繁波动时检查呼吸器状态，确保油枕通风正常。

　　七、典型案例

　　某海上风电平台变压器系统：采用 DGPT2-IB + “X” 选项，通过储油柜连接实时监测油位与压力，成功预警多次因局部过热导致的压力骤升事件，避免设备损坏。

　　某高层建筑配电设备：配置 2GD 气体触点与 2PD 压力触点，实现气体积累与压力突变的分级响应，降低误动作率。
