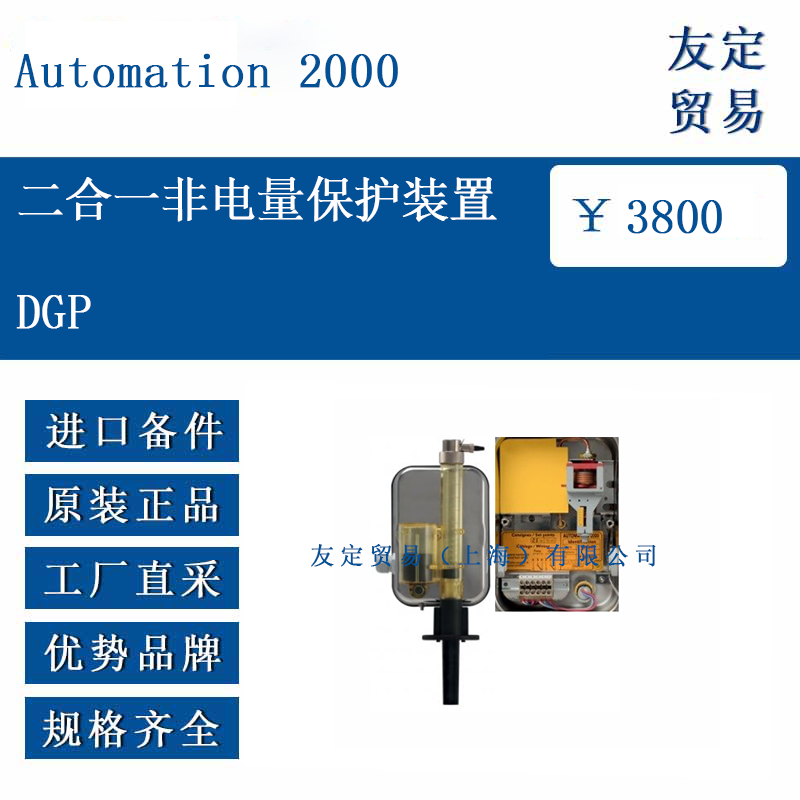

Automation 2000 DGP 二合一非电量保护装置

　　一、产品概述

　　DGP 二合一非电量保护装置是专为变压器设计的监测设备，集成气体体积监测和温度/压力保护功能。其核心作用是检测变压器内部异常（如局部放电、过热或压力突变），并通过电气触点输出信号，预防潜在故障的发生，确保变压器的安全稳定运行。

　　二、产品特性

　　多功能集成：结合气体监测、压力监测和温度监测功能，能够全面监控变压器内部的关键参数。

　　高精度测量：采用先进传感器技术和测量电路，确保监测数据准确可靠。

　　灵活配置：支持多种触点选项和通讯协议，如 Modbus、Profibus 等，便于与其他自动化系统集成。

　　环境适应性强：外壳采用 AISI 304 不锈钢材质，符合 IP56 和 IK07 标准，具有较高的防尘、防水和抗冲击性能。

　　易于安装与维护：装置结构紧凑，安装方便，同时提供详细的操作指南和维护建议。

　　三、技术参数

　　气体监测：

　　量程：10-160 cm3

　　精度：±5 cm3

　　触点类型：转换触点

　　压力保护：

　　量程：0-700 mbar

　　精度：±5 mbar（部分资料提及±10%，但±5 mbar 更）

　　响应时间：≤5 ms（部分资料提及小于 10ms，但≤5 ms 更）

　　温度保护：

　　量程：40-140℃

　　设定精度：±2.5℃

　　测量精度：±1.5℃（90℃ 时）

　　电气特性：

　　触点分断能力：250VAC/0.5A（阻性负载）

　　绝缘电阻：500VDC/20MΩ

　　防护等级：

　　IP56（壳体）

　　IK07（抗冲击）

　　工作环境：

　　环境温度：-40℃至+65℃

　　介质温度：≤140℃（标准），高温选项 HT 可支持 170℃

　　四、型号与配置选项

　　基础型号 DGP：标配单簧片触点、单压力开关、双恒温器。

　　扩展选项：

　　2G：双同步簧片触点（相同触发阈值）

　　2GD：双偏移簧片触点（阈值差约 40 cm3）

　　2P：双同步压力触点

　　2PD：双偏移压力触点（偏移量≤60 mbar）

　　X：AISI 316L 不锈钢外壳（耐腐蚀）

　　IB：配备 3/8 英寸接口，支持储油柜连接

　　五、应用场景

　　电力行业：适用于中高压开关柜、电抗器等设备的非电量保护。

　　工业领域：用于变电站、发电厂中需长期稳定运行的电力设备。

　　恶劣环境：特别适用于高温、高压、高湿度等恶劣环境下的变压器保护。

　　对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：contact@youdingsh.com
