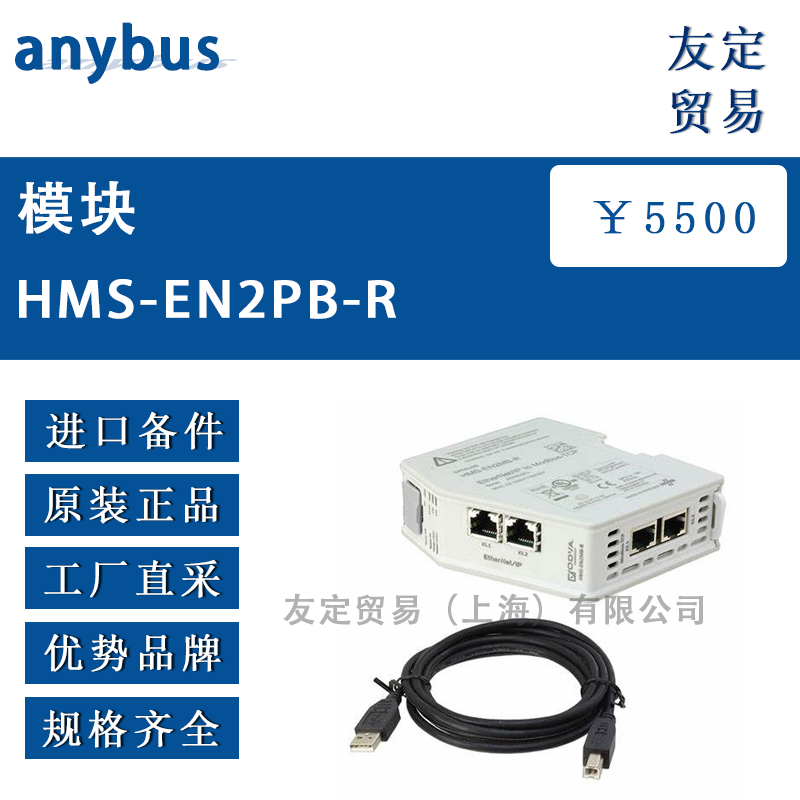

anybus HMS-EN2PB-R模块

　　Anybus HMS-EN2PB-R 模块产品概述

　　产品型号：HMS-EN2PB-R

　　品牌：HMS Industrial Networks

　　系列：Anybus

　　类型：EtherNet/IP 至 PROFIBUS 链接设备

　　产品特点

　　无缝集成：与Studio 5000无缝集成，无需额外的第三方软件、许可证或编程。

　　配置简单：使用Studio 5000的Custom Add-On Profile进行配置，动态生成数据结构，无需梯形逻辑文件。

　　自动标签生成：支持自动生成命名和结构化的Studio 5000控制器标签，无需创建别名标签。

　　高性能：将PROFIBUS数据呈现为易于处理的I/O数据，减轻PLC的额外计算负担。

　　长寿命：设计坚固耐用，提供3年保修。

　　无需编程：使用Custom Add-On Profile轻松设置，无需编程。

　　技术规格

　　尺寸：

　　宽度 (mm)：35

　　高度 (mm)：110

　　深度 (mm)：101

　　重量 (g)：155

　　包装：

　　宽度 (mm)：14

　　高度 (mm)：6

　　深度 (mm)：17

　　重量 (g)：320

　　工作温度：-25°C 至 60°C

　　存储温度：-40°C 至 85°C

　　功耗：

　　标称值 (mA)：200mA @ 24V DC

　　值 (mA)：300mA @ 24V DC

　　输入电压：24V DC (-15% to +20%)

　　电源连接器：3-pin, 5.08 Phoenix插头连接器

　　隔离：TRUE

　　安装方式：DIN-rail (EN 50022标准)

　　外壳材料：PC ABS, UL 94 VO

　　EtherNet/IP 特性

　　模式：适配器/从设备

　　支持功能：预安装的Studio 5000 Logix Designer Add-On Profile

　　配置文件：EDS文件可用

　　带宽：10/100MBit

　　输入数据大小：3500字节（10个连接）

　　输出数据大小：3500字节（10个连接）

　　PROFIBUS 特性

　　模式：主设备

　　支持功能：

　　PROFIBUS DP主设备功能，符合IEC 61158

　　非周期性通信（DP-V1, Class 1 & 2）

　　LiveList

　　ControlStatus

　　设备地址：0-125

　　设备数量：125

　　波特率：9600 bit/s - 12 Mbit/s

　　输入数据大小：3500字节

　　连接器

　　PROFIBUS连接器：1x D-sub 9-pin female

　　EtherNet/IP连接器：2x RJ45

　　安装指南

　　安装：将EN2PB-R链接设备安装在DIN导轨上。

　　连接：将链接设备连接到EtherNet/IP网络和PROFIBUS网络。

　　如果您需要更多具体的产品信息或技术支持，建议直接联系友定贸易（上海）有限公司，以获取详细的技术规格和的客户支持邮箱：info@youdingsh.com
