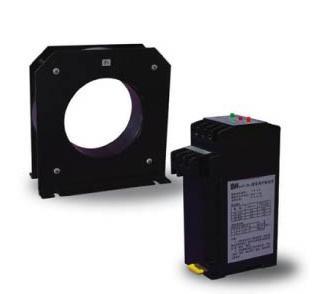

DJ-ZB漏电保护继电器

　　DJ-ZB

　　DB-ZB漏电保护继电器

　　型号 DJ-ZB1 DJ-ZB DJ-ZB3 DJ-ZB4 DJ-ZB5

　　额定动作电流 mA 30 100.300切换 00.500切换 00.1000切换 3000.5000切换

　　动作时间 s 快速型0.1s以内 延时型 0.3～0.8s

　　漏电显示

　　--------

　　复位方式 电器式(LED) /按钮式

　　相线形式 3ф4W、3ф3W、1ф W

　　控制电压 V AC110/ 0V(适应范围75～115V/175～ 4 V)

　　接点构成 1a、1b (1常开、1常闭),通电电流5A

　　额定短时电流 kA 100kA(峰值)

　　安装方式 M(螺钉固定)和G(导轨固定)

　　注：1.DJ-ZB1 仅适用于 BH-30L、45L，其他型号可任意组合；

　　.动作时间 0.35s为 0.15～0.4s,0.8s 为 0.6～1.0s动作。

　　L型零序电流互感器（ZCT）与DJ-ZB系列漏电保护继电器（RCD）的组合，构成组合式漏电接地保护装置，适用AC0.66KV及以下T 、TT、和IT系统。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，漏电保护器对额定动作电流发出动作信号，断开或接通报警回路。 DJ-ZB产品为切换式，安装方式可导轨或螺钉因定，产品规格齐全、体积小、精度高，动作电流两档切换，具有复位、报警、测试等功能。 产品符合GB1 08- 006和GB68 9-1995 GB13955- 005有关标准要求。

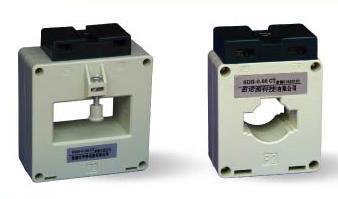

　　DJ-ZB1、DJ-ZB 、DJ-ZB3、DJ-ZB4、DJ-ZB5漏电保护器配套DH电流零序互感器

　　DH系列L型零序电流互感器（ZCT）与DJ-ZB系列漏电保护继电器（RCD）的组合，构成组合式漏电接地保护装置，适用AC0.66KV及以下T 、TT、和IT系统。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，漏电保护器对额定动作电流发出动作信号，断开或接通报警回路。

　　DJ-ZB产品为切换式，安装方式可导轨或螺钉因定，产品规格齐全、体积小、精度高，动作电流两档切换，具有复位、报警、测试等功能。

　　产品符合GB1 08- 006和GB68 9-1995 GB13955- 005有关标准要求。

　　订货须知

　　1.请注明零序（剩余）电流互感器和漏电断电器的型号、额定漏电电流及动作时间。

　　2. 漏电继电器DJ-ZB1-5和漏电（剩余）电流互感器一般情况下可以任意组合使用。

　　3. 通过短接片切换实现灵活变更：图中 为公共端，较小电流短接1. ，较大电流短接 .3。

　　4. 零序（剩余）电流互感器和漏电继电器间的联线宜选用屏蔽导线，截面不小于1.5mmm。
