DC980Pro桌面式燃料电池测试系统自动背压

　　DC980Pro桌面式燃料电池测试系统（自动背压）

　　DC980Pro 桌面式燃料电池测试系统

　　品名：桌面式燃料电池测试系统

　　英文：DC 980Pro PEM Fuel Cell Testing System

　　品牌：电弛新能源

　　型号：DC980Pro

　　产地：中国

　　【产品概述】

　　DC980系列桌面型燃料电池测试系统由武汉电弛新能源有限公司（DcEnergies）设计制造，是一款满足高性能质子交换膜燃料电池研究的测试系统。

　　该测试系统拥有多项技术升级和创新设计，整体性能超越进口产品。整机尺寸＜0.5立方米，“小体积，大功能”，适用于各类教学实验室场地需求。基于先进硬件架构和自研软件算法结合，满足质子交换膜燃料电池多参数极化曲线、耐久性控制、膜电极评估等多样化实验测试需求。已成功部署国内多所高校实验室。

　　【产品特点】

　　（1）配置行业的高精度气体质量流量控制器

　　（2）配置行业的高精度快速响应气体背压控制系统

　　（3）具备阴极/阳极混气功能，支持多种燃料测试

　　（4）体积精巧，整机尺寸＜0.5 m3，满足教学实验室场地使用

　　（5）配置“双屏显示”功能，关键测试数据一目了然

　　（6）配置自动热平衡高级管理系统

　　（7）数字智能控制技术，系统运行安全稳定

　　（8）一键切换干湿测试模式功能

　　（9）具备氮气一键自动吹扫功能

　　（10）鼓泡增湿方式，PID 温度自动调节控制

　　（11）全程液位自动监测功能，自动补水、自动排水

　　（12）提供硬件、软件双重安全解决方案

　　（13）内置危险气体泄漏监测传感器，全天候自动报警功能

　　（14）自研测试监控软件，功能丰富，支持用户二次编程开发

　　（15）软件离线数据浏览导出功能

　　（16）具备显示面板分屏功能，关键测试数据重点标出

　　（17）提供自动/手动双模运行，自动模式全程，实时动态运行

　　（18）具有高温160℃单电池测试性能，支持多种尺寸膜电极测试

　　（19）模块化系统设计，可根据用户需求定制非标功能

　　【产品功能】

　　· 燃料电池电堆活化测试

　　· 燃料电池电堆极化曲线测试

　　· 燃料电池电堆耐久性测试

　　· 燃料电池电堆稳态/动态工况测试

　　· 燃料电池电堆耐久性控制测试

　　· 燃料电池电堆起动性能测试

　　· 燃料电池电堆敏感性测试

　　· 恒功率、恒电流、恒电压多种负载控制模式测试

　　· 燃料电池毒化测试

　　· 燃料电池浓差实验测试

　　· 满足多样化实验需求

　　【主要技术指标】

　　1.加湿方式：气泡式加湿

　　2.加湿温度范围：室温~90℃

　　3.加湿湿度范围：100% RH @流量（5L）

　　4.阳极气体流量控制：可达5 SLPM

　　5.阴极气体流量控制：可达10 SLPM

　　6.温度控制感测形式：T型热电偶

　　7.安全保护机动作：卸除负载，停止加热，氮气清扫，停止燃料供应

　　8.启动保护项目：过电流保护，低电压保护，沟通失效保护，自动氮气清扫保护，温度保护，补水异常保护，加湿瓶液位警示保护，进气压力不足警示保护

　　9.手动紧急停止开关一组

　　10.干湿切换方式：自动

　　11.干湿切换频道：阳极与阴极共两组

　　12.功率：100W

　　13.电流范围：0~24A/0~240A 支持定制

　　14.电流设定分辨率：0.4~4mA

　　15.电压范围：-0.7V~2V/-3.3V~10V

　　16.电压设定分辨率：0.05/0.25mV

　　【产品参数】

　　主要技术参数

　　品名 DC980Pro桌面式燃料电池测试系统

　　型号 DC980Pro

　　规格

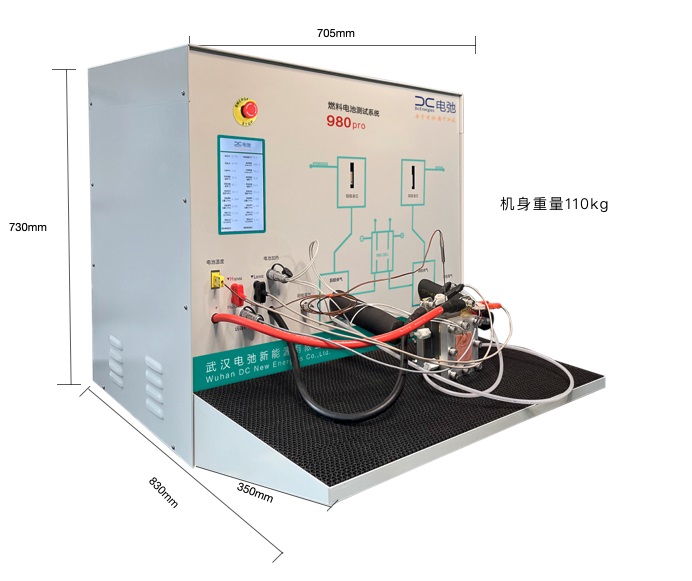

　　净重110kg（千克），占地＜0.5m3（立方米），节省实验室空间

　　尺寸

　　高730mm（含接头与底脚）

　　深830mm（含接头与电池平台，电池平台350mm）

　　宽705mm

　　1、气体流量系统

　　阳极燃料流量范围 5 SLPM（0.01%~100%）可选±（0.4%RD+0.2%F.S.）

　　阳极燃料流量控制精度 ±0.8%RD+0.2%F.S.

　　阳极燃料介质切换 具备

　　阳极混气流量范围 10 SLPM（0.01%~100%）

　　阳极混气流量控制精度 ±0.8%RD+0.2%F.S. 可选±（0.4%RD+0.2%F.S.）

　　阳极混气介质切换 具备

　　阴极氧化剂流量范围 10 SLPM（0.01%~100%）

　　阴极氧化剂流量控制精度 ±0.8%RD+0.2%F.S.可选±（0.4%RD+0.2%F.S.）

　　阴极氧化剂介质切换 具备

　　阴极混气流量范围 10 SLPM（0.01%~100%）

　　阴极混气流量控制精度 ±0.8%RD+0.2%F.S.可选±（0.4%RD+0.2%F.S.）

　　阴极混气介质切换 具备

　　2、气体压力控制系统

　　测量采样点 阳极燃料气源压力

　　阳极混气气源压力

　　阴极氧化剂气源压力

　　阴极混气气源压力

　　电池阳极入口压力

　　电池阳极出口压力

　　电池阴极入口压力

　　电池阴极出口压力

　　压力测量范围 0-1 MPa（表压）

　　压力检测精度 ±0.5%（稳压）

　　压力控制方式 自动背压

　　3、气体排放控制系统

　　阳极背压控制范围 0.3 MPa

　　阳极背压控制方式 自动背压

　　阴极背压控制范围 0.3 MPa

　　阴极背压控制方式 自动背压

　　4、加热增湿系统

　　阳极增湿方式 膜增湿 或 鼓泡增湿

　　应急增湿方式 膜增湿 或 鼓泡增湿

　　加湿器旁通阀 默认标配

　　温度控制感测形式 T型热电偶

　　露点温度控制范围 环境温度+10℃～90℃

　　温度测点 水温、气体温度

　　温度控制器

　　电池、阳极加湿器、阳极保温管、阴极加湿器、阴极保温管

　　温度控制精度 ±1℃（稳定状态）

　　温度控制模式 PID控制

　　降温方式 自然冷却

　　干湿切换 具备

　　5、电池/电压检测

　　全电池电压 -3.3~10V(单体) 负载读取

　　电压分辨率 ＜±0.25mv 负载读取

　　电压精度 0.025%

　　电压和电流数据更新率 5 Hz

　　单电池低电压报警 可设置报警限值

　　内阻测量量程 ≤30Ω 自动切换量程

　　内阻测量方式 交流四端测量（1kHz）

　　6、安全联锁系统

　　安全保护动作 卸除负载、停止加热、氮气清扫、停止燃料供应

　　启动保护项目 过电流保护、低电压保护、沟通失效保护、温度保护、补水异常保护、加湿瓶液位警示保护、进气压力不足警示保护

　　运行紧急保护 手动一键紧急停止开关

　　泄露 硬件船游传感器，软件上可设置值，安全操作

　　报警限值1000ppm（可设40000ppm）

　　压力调节 设有PID自动调节功能，可稳定控制气体

　　温度控制 设有PID自动调节功能，可稳定控制温度

　　氮气吹扫 具备

　　停车报警 按照级别分三种，依次为

　　无通知、通知、报警并采取措施、停车报警。

　　报警措施可选

　　7、系统控制软件 Fuel Cell

　　实时数据采集

　　历史数据读取

　　可编程运行

　　8、电子负载

　　功率 10V / 240A / 1.6kW

　　电压范围 -0.7V~2V/-3.3V~10V

　　电压分辨率 0.05mV/0.25mV

　　电压精度 电压精度

　　电流范围 0~24A/0~240A 支持定制

　　电流分辨率 0.4mA/4mA

　　电流精度 0.05%+0.05%F.S.

　　满电流最小可操作电压 0V@240A 0V启动

　　反极测试 支持

　　9、设备工作环境要求

　　电源 AC220V， 电源波动≤±10%

　　环境温度 室温（恒温）

　　其他要求 通风或具备排风管道系统
