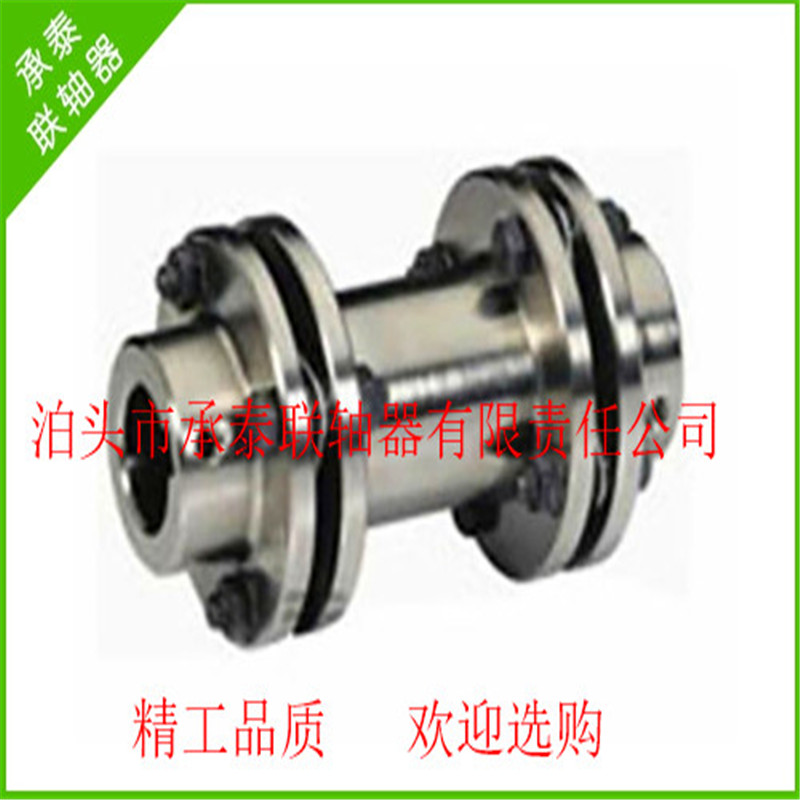

JMIJ接中间轴型膜片联轴器

　　JMIJ型接中间轴型膜片联轴器安装使用说明

　　★安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。 然后 检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。

　　★为了便于安装，将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。 检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范 围之内。

　　★找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08。

　　JMIJ型接中间轴型膜片联轴器是一种高性能的金属弹性元件联轴器，由中间的套筒和两边的膜片组、半联轴器通过铰制孔螺栓交错地联接起来，膜片组由由多片很薄得不锈钢板制成，膜片组根据结构不同可分为连杆式和整体式两种。

　　JMIJ型接中间轴型膜片联轴器靠两边的膜片的弹性变形来补偿所联两轴的相对位移，主要特点是不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。
