　　1. K4型刻度标尺定位系统介绍

　　刻度标尺定位系统包括一台地面电气柜（含刻度分析仪等）、一台车载电气柜（含刻度生成仪等）、刻度标尺以及游尺指针等。其中刻度标尺是由尼龙加纤合成材质和内部按照二进制数字编码规律编制的芯线构成，类似一把有刻度的标尺，一般安装在沿移动搬运设备运行轨道单侧边，或者沿运行轨迹铺设在地面上，亦或安装在轨道旁的栅栏立柱上均可，需要检测多长的位移就铺设多长的刻度标尺；游尺指针安装在移动搬运设备上，用于识别本移动搬运设备所在的位置。游尺指针相对刻度标尺平行非接触移动，游尺指针指向的刻度即是当前位置值，可以在车上或地上得到位移量，无需初始参考点，定位精度5毫米，分辨率2毫米；可以断续或连续检测，尤其适用于轨道不平整的大车或环形运动机械位移检测。防水、防油、防尘、耐酸碱，适用于冶金、矿山、水利、港口码头堆场、仓储、化工等条件比较恶劣的环境。

　　2. 刻度标尺单套设备构成

　　1) 车载子系统：由游尺指针、车载电气柜（内含刻度生成仪、开关电源等）。

　　2) 地面子系统：由地面电气柜组成（内含刻度分析仪、网关、开关电源等）。

　　3) 刻度标尺子系统：由专用刻度标尺、ST箱、EN箱、引线电缆以及各种用于刻度标尺安装、固定、防护机构组成。

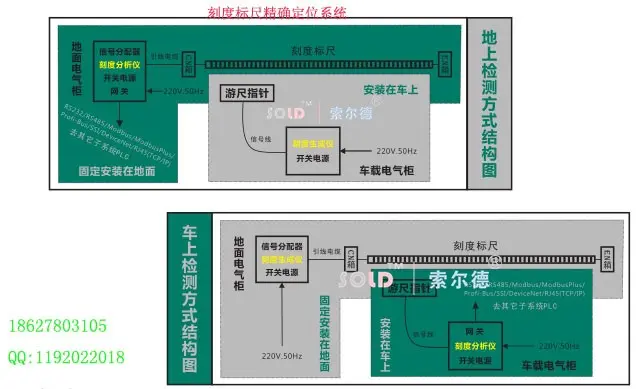

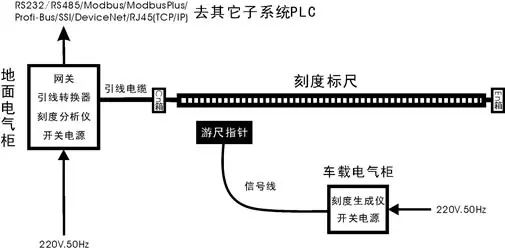

　　地检刻度标尺示意图

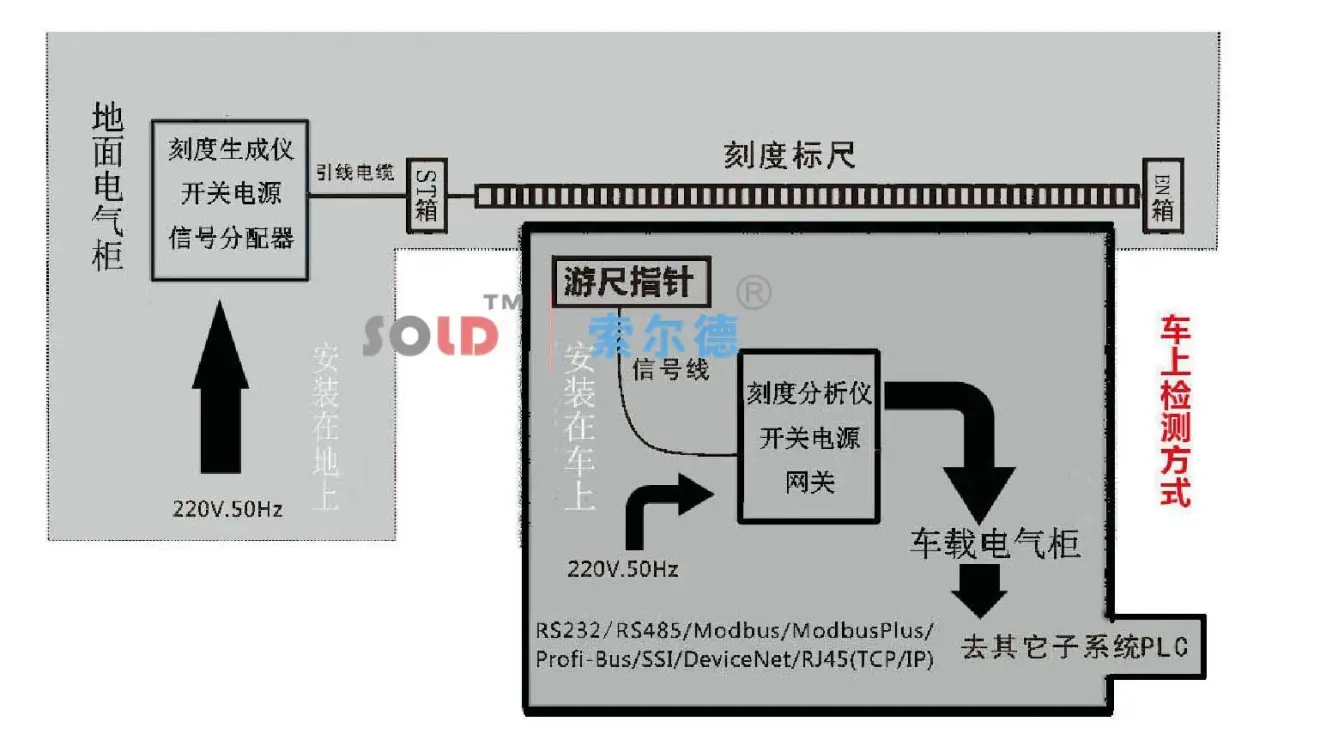

　　车检刻度标尺示意图

　　3. 刻度标尺系统原理

　　刻度标尺定位系统采用法拉第电磁感应定律（磁力线传导原理）来检测移动搬运设备的位移量，当游尺指针线圈中通入交变电流时，在游尺指针附近会产生交变磁场。刻度标尺近似处在一个交变的、均匀分布的磁场中,每对刻度标尺芯线会产生感应电动势。刻度生成仪信号通过电磁耦合方式传送到刻度标尺的感应环线上。刻度分析仪对接收到的信号进行相位比较。交叉线的信号相位与平行线的信号相位相同，地址为“0”；交叉线的信号相位与平行线的信号相位相反，地址为“1”，这样感应的地址信息是数字编码排列，由此确定游尺指针在刻度标尺长度方向上的位置，对应就是移动搬运设备走行位置。

　　4. 刻度标尺技术指标

　　ü 地址测量分辨率：2mm，精度5毫米，测量范围：满足要求；

　　ü 工作环境温度：系统工作温度：-15℃～+45℃，

　　室外设备温度：-25℃～+75℃；

　　ü 非接触间隙：120mm±30mm，左右偏摆容差：±15mm；

　　ü 输入电源：220VAC±10%； 耗电：地面电气柜<50w 车载电气柜<50w；

　　ü 测距电缆是尼龙加纤合成材质，具有良好的防水性、抗老化性，能适应热涨冷缩、振动等原因而发生的变形，充分保证测距精度、线性度、重复性；

　　ü 核心电路模块须采用并行差分数字电路检测技术，纯数字解析，须具有比较好的共模抑制性能，较高的灵敏度，较强的抗干扰能力，较快的检测速度；系统须稳定可靠，功耗小，体积轻便，方便安装；

　　ü 设备须具有自检功能，可自动诊断自身工作状态，可智能提供维护参考信息，可实时显示现场信噪比，及信号强度等信息；

　　ü 为预防重力原因导致测距电缆下沉弯曲和对安装基础影响，测距电缆外形尺寸≤宽70mm*厚15mm，±5%，重量≤0.95kg/米，±5%；

　　ü 同套地址编码和解析仪表须具备车上得地址和地上得地址检测功能。

　　5. 刻度标尺功能特点

　　系统中的刻度生成仪（兼函数信号发生）按一定的周期发出地址载波信号，经游尺指针发射至刻度标尺，地面站的刻度分析仪接收到信号后，分析还原出大机所处刻度标尺处的地址，经控制器处理后由RS232或者RS485输出。

　　1) 无磨损的非接触式位置检测，使用寿命长；

　　2) 可以断续或连续检测，测距长达2公里，位移检测长度可以根据需要定制；

　　3) 耐污染能力超强，可用在水下、防蒸汽、耐酸碱；

　　4) 安装简单更换方便（无需改变现场环境），免维护；

　　5) 高稳定性、高可靠性、多种信号输出方式选择；

　　6) 具有反向极性保护功能、防雷击、防射频干扰、防静电；

　　7) 无需参考点的位移量型输出，不怕掉电；

　　8) 位置的取样时间和测量长度没有关系；

　　9) 可以用在环形运动机械位置检测。

　　10) 刻度标尺可以埋在水泥地面内，方便安装和防护，不影响作业环境。

　　6. K4型刻度标尺设备构成a) 刻度标尺（现场设备）

　　测距长度：任意定制；

　　工作温度：-40℃～+85℃；

　　重量：≤0.95Kg/m；

　　材质：尼龙加纤合称材质，可绕环状；

　　防护等级：IP67；

　　尺寸为：宽70mm×厚15mm×长度；

　　安装方式：悬挂式。

　　b) 游尺指针（现场设备）

　　工作频率：数字移位频点；

　　工作温度：-40℃～+85℃；

　　重量：≤1.4Kg；

　　防护等级：IP69；

　　尺寸为：长宽厚380*195*25、260*260*25、205*160*25（mm）（特殊可定制）；

　　安装方式：悬挂式。

　　c) 刻度生成仪（电气柜内设备）

　　工作频率：数字移位频点；

　　工作温度：-25℃～+70℃；

　　防护等级：IP54；尺寸为：

　　尺寸为：长宽厚170*100*40(mm)；

　　安装方式：螺丝固定式。

　　d) 刻度分析仪（电气柜内设备）

　　工作频率：数字移位频点；

　　工作温度：-25℃~70℃；

　　输出接口：RS232/485；

　　防护等级：IP54；

　　尺寸为：长宽厚175*115*35(mm)；

　　安装方式：螺丝固定式。

　　经过市场长期的实践证明，刻度标尺定位系统可用于散状物料处理环境中的物料搬运设备。如矿山系统、冶金系统、港口码头系统、化工系统、造船系统、电力系统、水泥系统、铁路系统、轻工系统、建材系统、系统、石油系统、机械系统等有轨搬运设备定位和自动控制，包括：环形炉定点加热、环冷小车定位（硅钢厂、烧结厂）；卸料小车定位（矿山、烧结、球团、原料、焦化、炼铁、港口、石灰窑）；天车定位（冷轧、热轧、剪切库、板坯库、钢卷库、成品库、原料库、垃圾发电厂、矿热炉车间料罐倒运、垃圾发电厂）；推拨车机迁车台定位（翻车机）；船舶下水定位（造船厂梳式滑道绞车同步控制）；斗轮堆取料机防碰撞定位（原料厂、港口码头）；门机定位，装卸船机定位（港口码头、水电站）；高铁500米长钢轨运转系统；其它移动有轨设备的定位和集中控制。
