| 品牌 |
科柯隆 |
型号 |
1100CN |
| 设备所在地 |
东莞 |
货号 |
1100CN |
| 主电机功率 |
25 |
最大磨削尺寸 |
1100 |
| 自动化程度 |
自动 |
重量 |
3000 |
| 外形尺寸 |
1450*1800*2700 |
加工精度 |
0.001 |
| 工作台尺寸 |
1100 |
厂家 |
新柯隆 |

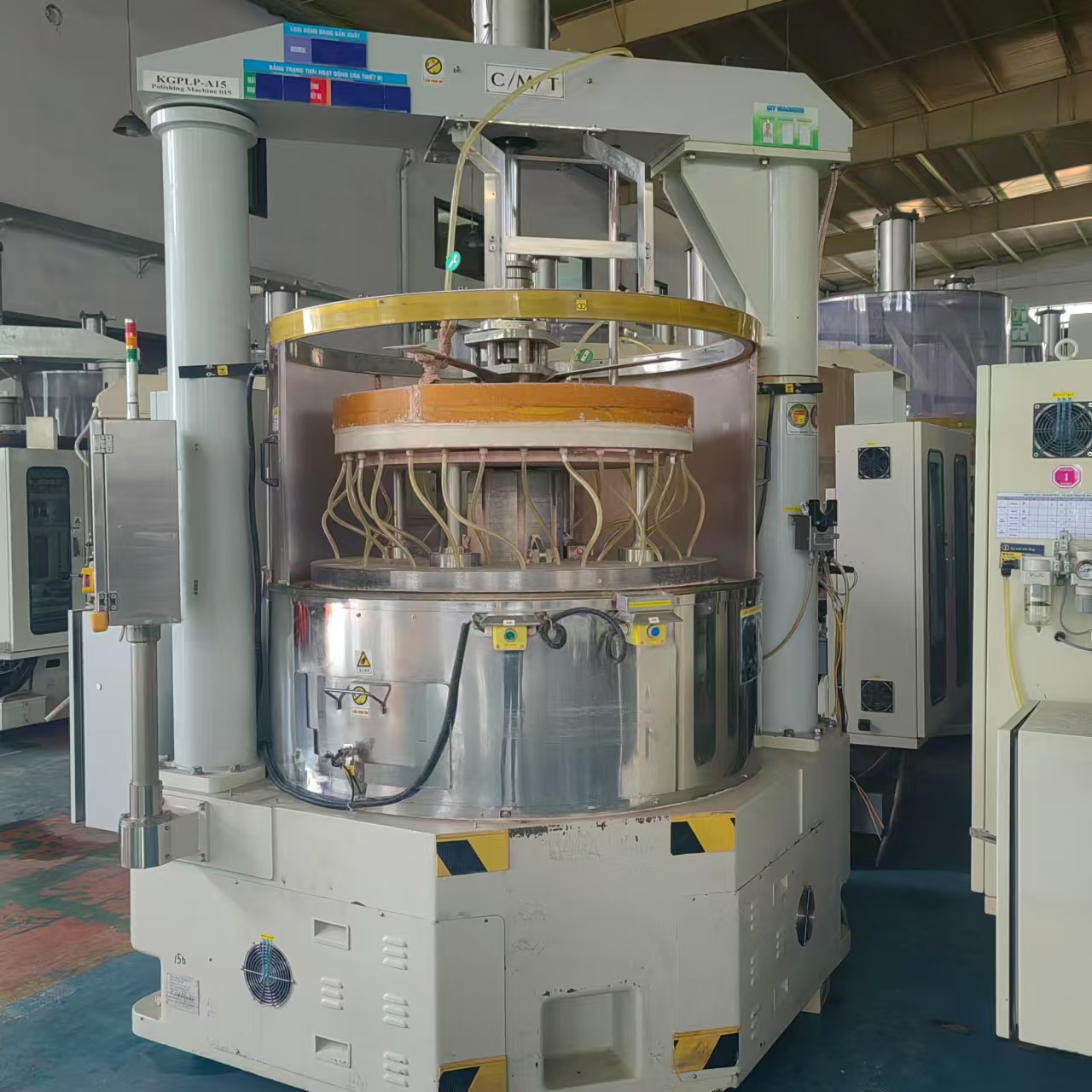

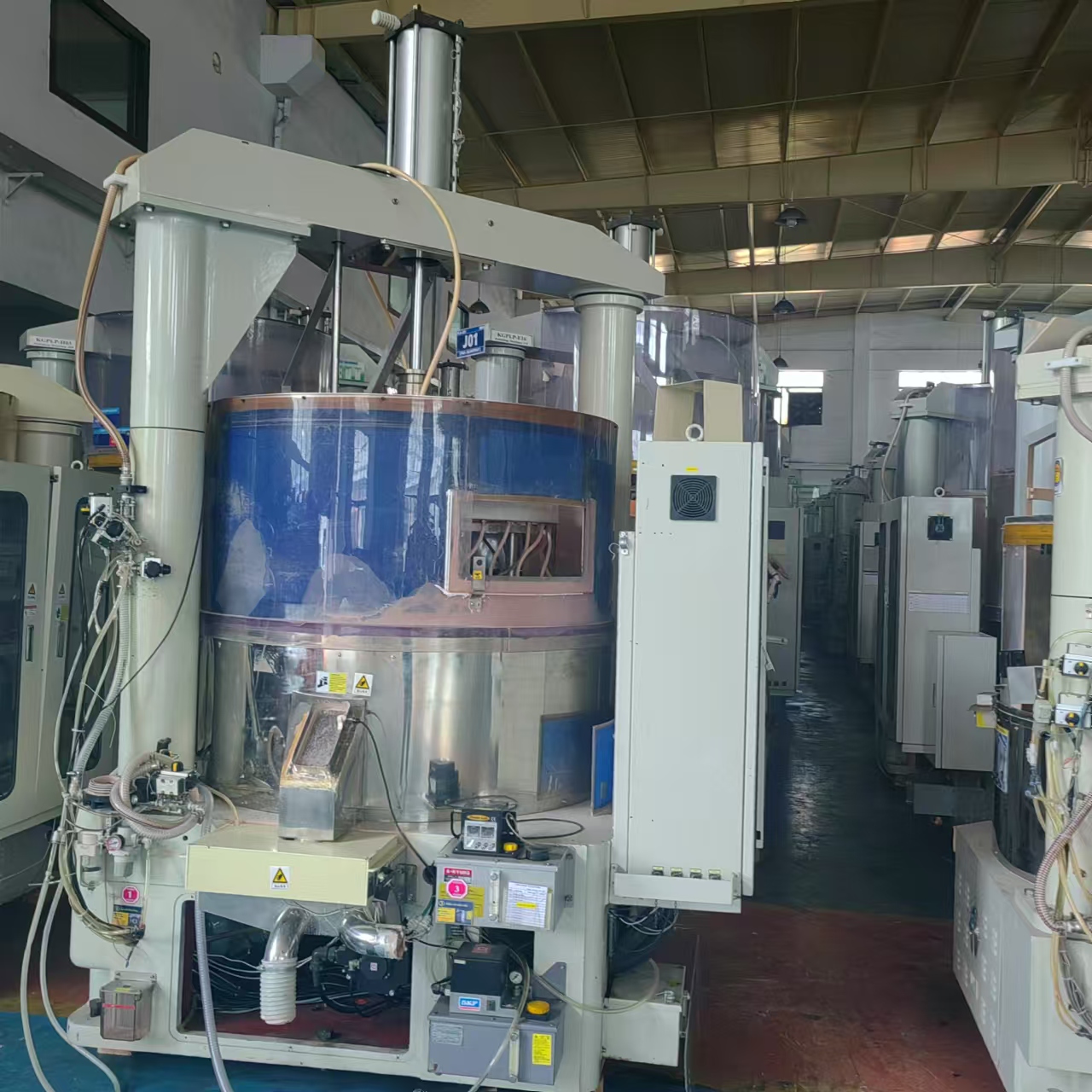

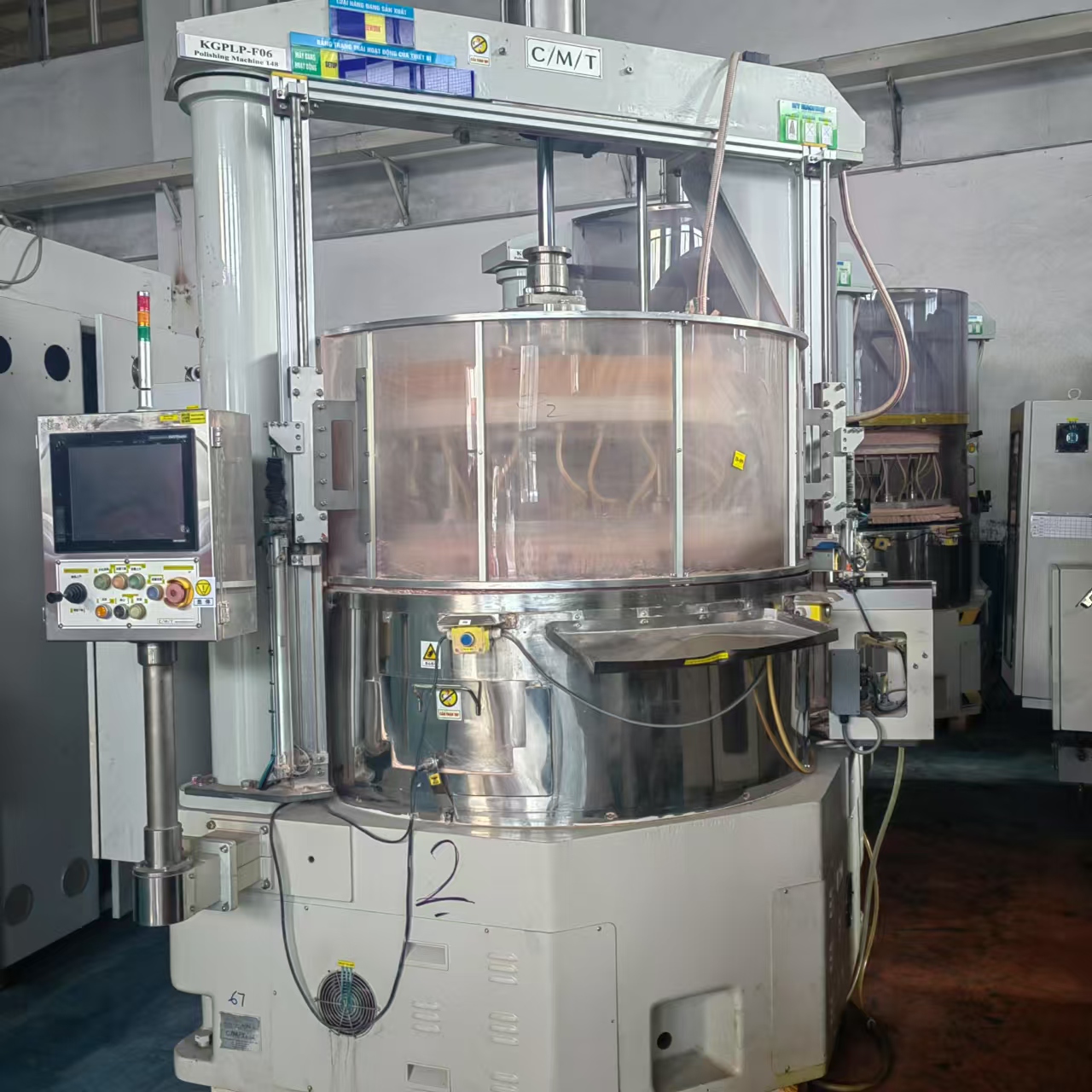

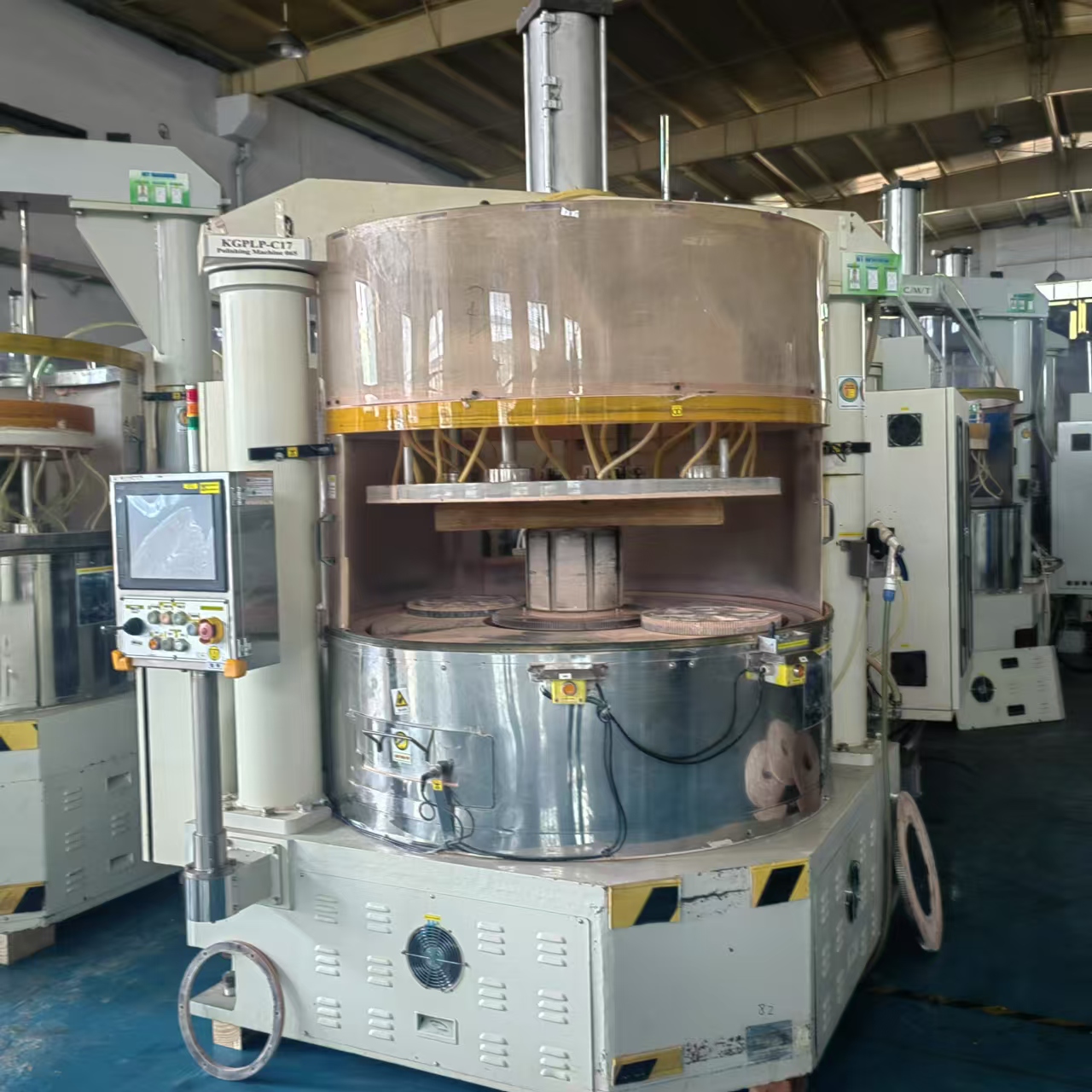

二手韩国CMT16B双面抛光机/平面研磨机 四电机独立控制 上盘 下盘 中心齿 外齿圈，可调节正反转加工，磨粉循环系统可调节加工模式，清洗模式，加工性能高，可控性好，多处感应开关，操作安全系数高
销售技术杨经理：/
1.设备主要规格
类型项目其他
动力3相220V，50Hz
设备尺寸1800L x1550W x2850H（电气/空气箱除外）
控制触摸屏和PLC控制
气压5~6Kg/cm。
板尺寸波尔φ 384 x φ 1140 x55T[SUS410]
ts底板R.P.M46 R.P.M（逆变驱动）
发动机7.5千瓦x4P
方法蜗轮（DEC.RATE 1/25）箱式传动
发动机3.7千瓦x4P
方法蜗轮（DEC.RATE 1/60）箱传动
顶部空气压力。 气缸φ 180X550ST（低摩擦气缸）
设置工件大小sunarscale unitcontrol（研磨）
ts运营商载体尺寸P.C.D φ 423.34[Dp=12/Z=200]
插入量5EA
工作尺寸
内齿轮P.C.D φ 1185.34[Dp=12/Z=560]
R.P.M23R.P.M（伺服电机 驱动器）
发动机HC-SFS352[3.5 kW]
方法行星齿轮DEC.DR IVE（dec.rate 1/14）
上下齿轮马达0.4 kW.1/60
第35届
太阳齿轮P.C.D φ 338.67[Dp=12/Z=160]
R.P.M29R.P.M（伺服驱 动）发动机
发动机HC-SFS152[1.5 kW]
方法行星geardec，dr ive（1 2月率1/60）
上下手动操作
销售技术杨经理
※以上规格可随时更改以获得更好的性能。
2.设备的基本情况
1）设备的基本概念
该设备采用4向模式，并提供从4向模式到工作的运动。
顶板、底板、太阳轮和内齿轮相互独立旋转，可以加工工件的两侧，加工应力小，提高了工件的平 行度和平面度。
4向模式使行星在板上完全运动，因此可以减少单面磨损，并且可以使用电动调节器调节气压范围。 通过四向运动和使用计算的传动比，可以减少载体在保持和维护工作时发生的问题。
通过这一点，可以使用薄载体，并且可以实现薄工作的过程载体寿命。
2）设备的发展及其特点
CMT一直在开发精密平面gr inder ，改善薄膜产品的基本特性。
特别是，我们正在努力研究和开发能够在截面和两侧薄而安全地加工晶体、氧化物、硅片、薄膜玻 璃等的高精度平面化设备。
考虑到其作为机床的特点，设计和制造了Our双面搭接/POL机床，以显示其效率。
与此同时，欧洲或日本制造的机器被引入韩国，但由于价格高，很难投资，一些韩国公司被引入， 但由于效率低，出现了一些问题。
在生产这台双面搭接机时，我们想给你一些帮助。此外，我们将努力提高我们的技术技能和产品的 改进。
搭接/杆顶/底板?无级变速传动
顶部/底部板单独工作，它们在每个逆变器上以20转/分（顶部/底部板）的速度进行无级变速器 。触摸屏显示板的当前R.P.Mof。
?内齿轮和太阳齿轮无级变速器
内齿轮齿轮可以通过伺服电机在内齿轮23R.P.M齿轮29r.p.m范围内进行单 独的CVT，并旋转托架和工作的研磨方向。
可以使用触摸屏应用?工作处理器
为了优化每个模型的工作条件，它使用触摸屏并在每个步骤中输入和处理压力、顶部机器人汤姆板 旋转和太阳齿轮旋转数据。
可以应用?丰富选项
您可以根据工作条件和对象添加不同的选项。
A.背压系统
它旨在增加将电动调节器自由安装到机器上的重量和时间。
b.应用特殊板
您可以根据工作特性使用不同类型的板。（FC、FCD、SUS、铜、锡
、kemet、陶瓷等）
c.尺寸测量装置
连接衬垫刻度，用户可以以μ m（微米）为单位进行高精度管理和加工。
3）设备的组成及名称
a)底架
它被设计成使用FC30（GC300）将重量均匀地放置在底部的肋骨上。 电机和减速器等驱动部件组装的一 侧经过机器加工， 以防止应用螺栓时的扭转。它经过热处理，以消除铸造时的内部热应力和在铸造过程中 产生的内部应力，并通过退火和短时间处理来软化织构。
B)bot tom dr ive by t
为了提高耐用性和精度，主轴和外壳类型采用碳钢和铸铁进行特殊热处理和磨削。对于高 精度轴承和底板驱动区域，采用滑动轴承（turciatemethod） ，改善了设备的振动和噪声。 它的结构可以承受平板和玻璃的重量，并且通过将每个驱动部件统一为齿轮箱类型
