东风牌消防车3吨4吨5吨水罐消防车消防车厂家报价

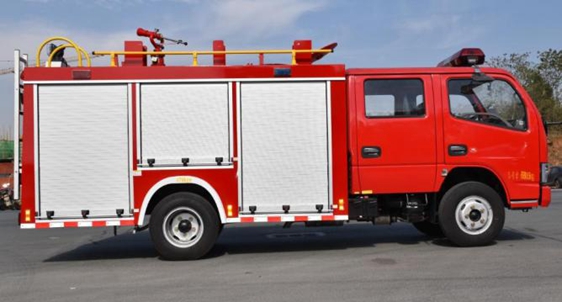

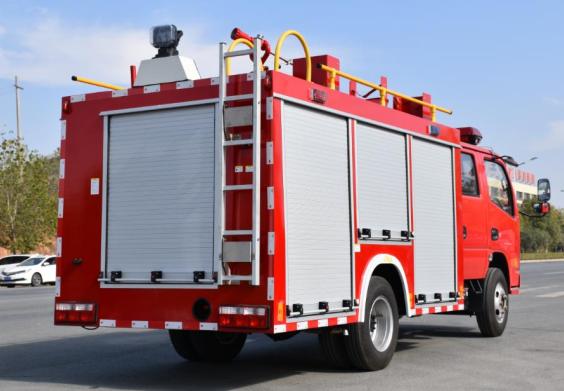

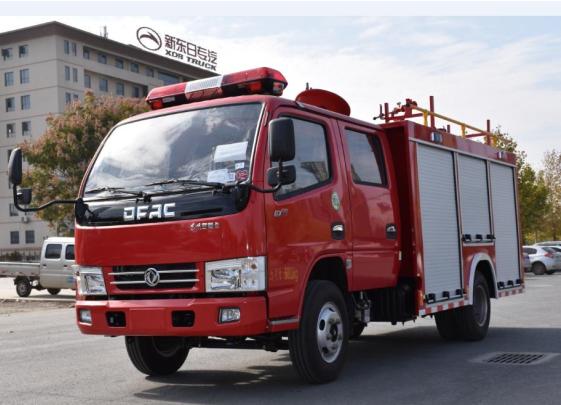

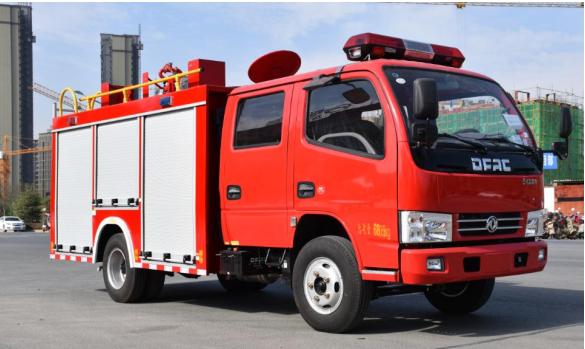

　　由东风汽车股份有限公司生产的底盘（EQ1070DJ3BDF）改装的2.5吨水罐消防车，整车采用国内的生产工艺与技术。整车结构合理，动力十足，车速高，机动性能好。整车由驾驶室和车身两部分组成，水罐和泡沫容器位于车身中部，器材箱为半包围结构，消防泵安装在车身尾部，便于就行快速救援灭火。驾驶室周围加有红蓝两色爆闪灯，尾部加有35W照明灯一个，消防员史与器材箱.泵房装有照明灯。驾驶室车顶装有长排警灯，控制器和喊话器在驾驶室。车上配置21种消防器材，可用于救援，破拆与灭火。该车的优势是性能强劲，机动灵活，可使灭火人员车辆快速到达现场。

　　凯普特水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，罐体材质为碳钢板，罐体内部做防腐处理，载水 2.5 方。该车装备 CB10/20 消防泵，PS20 消防炮。

　　二、整车主要参数

　　外廓尺寸：6063x1990x2790mm

　　总质量：6805kg

　　载液量：罐体容积 2500L

　　高车速：90km/h

　　水泵额定流量：20L/s@1.0MPa

　　水炮额流量：20L/s@1.0MPa

　　水炮射程：≥45m

　　接近角/离去角：20°/15°o

　　三、底盘主要参数

　　型号：EQ1070DJ3BDF 东风凯普特国Ⅴ底盘

　　驱动型式：4×2

　　轴距：3308mm

　　高车速：99km/h

　　发动机型号：4B2-115C50/YC4FA115-50 等

　　功率：85KW

　　总 质 量：7360kg

　　四、驾驶室

　　技 术 规 格 书 -2018B

　　结构：平头、四开门双排驾驶室。

　　座位设置：前排 2 人（含驾驶员）+后排 3 人

　　设备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。

　　五、容罐

　　容量：水 2500L

　　材质：碳钢板，内部防腐处理

　　结构：钢板焊接式，内设防荡板

　　设备：1个人口盖，带有快速锁紧及开启装置 1个溢流装置 1个液位指示计1个排污口，手动阀控制技术要求：符合 GA39 水罐消防车通用技术条件的有关规定

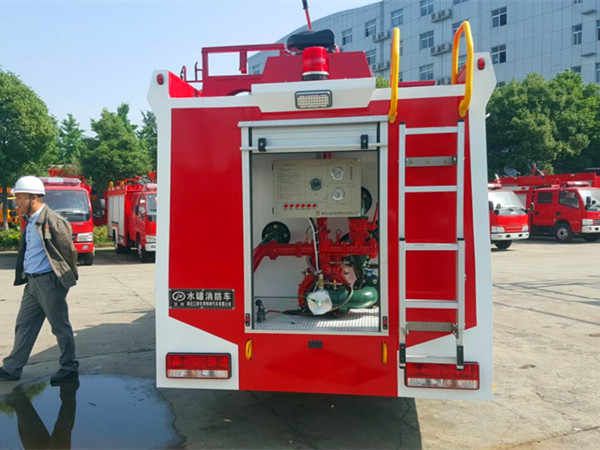

　　六、消防泵

　　型号：CB10/20 常压消防泵

　　流量：20L/s

　　压力：1.0Mpa

　　吸深：7m

　　引水时间：≤35s

　　真空泵形式：活塞式

　　安装形式：后置式

　　七、管路系统

　　罐体管路材质为无缝钢管，通过法兰与各部件连接。

　　罐出水管路：设有 1 个 DN100 的罐出水管路，水由 罐 体 进 入 消 防 泵 ， 装 有 1 只 DN100 手动蝶阀，通过 DN100 挠性技 术 规 格 书 -2018B接头连接水罐与消防泵。

　　外进水管路：消防泵后部有一个外进水口，外接 100 吸水管，螺纹式管牙接口（KA100扪盖密封）；

　　出水管路：

　　消防泵左右各有 1 个 DN65 的常压出水口；

　　1 个 DN65 的炮管路，采用 DN65 挠性接头，用 DN80 炮球阀控制。

　　注水管路：

　　2 个 DN65 管路（外注水）分布车身前部器材箱两侧；

　　1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水；放余水管路：为保护水泵及各球阀，在管路的低处加装放余水阀。

　　冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

　　八、取力器

　　型式：夹心式(全功率)

　　操纵：电磁阀控制（电动操控）

　　冷却方式：强制可调式水冷

　　润滑方式：飞溅式油润滑

　　九、消防炮

　　型号：PS20

　　流量：20L/s

　　射程：≥45m

　　压力：1.0MPa

　　回转角度：水平 360°，俯仰-30°～70°

　　十、器材箱

　　材 质：骨架为型钢；蒙板为氧化铝合金花纹板粘结结构。

　　结 构：全钢框架焊接结构，器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。器材布置原则

　　技 术 规 格 书 -2018B

　　? 按战斗编成和战斗展开设计器材集成；

　　? 按人体工程学原理设计各种器材托架；

　　? 按使用逻辑关系和使用频率放置器材；

　　? 站在地面或踏板上 2 个动作内取用任何器材。

　　器材布置特点

　　? 独立乘员室座位靠背后选装 3 套 AT 式空呼器托架，战斗员下车前即可配带好空气呼吸器。

　　? 选配拉梯可置于车顶拉梯翻转架上，一人在地面即可取用。

　　? 器材箱选配铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。

　　? 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

　　十一、电器系统

　　※ 驾驶室顶部配备 1.2 米长排豪华红红 LED 警灯。

　　※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度自动转动。

　　※ 车辆尾部安装可折叠式爬梯。

　　※ 车辆两侧上方各配有 2 组红蓝爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合 GB4785 规定。

　　※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

　　※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。

　　十二、总体技术要求

　　1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

　　2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；

　　技 术 规 格 书 -2018B

　　3、 液罐质量符合 GA39 的规定;

　　4、 整车外观美观大方,平整度符合 GA39 的规定;

　　5、 所有粘接平整牢固，符合企标规定。

　　6、 所有焊接牢固、焊后打磨光整。

　　十三、随车文件

　　1） 底盘使用说明书 7）底盘号码拓印件

　　2） 底盘维修手册 8）消防车使用说明书

　　3） 底盘质量保修卡 9）消防车消防器材清单

　　4） 底盘合格证 10）消防车合格证

　　5） 随车工具清单 11）消防车跟踪服务卡

　　6） 发动机号码拓印件 12）消防车交接清单

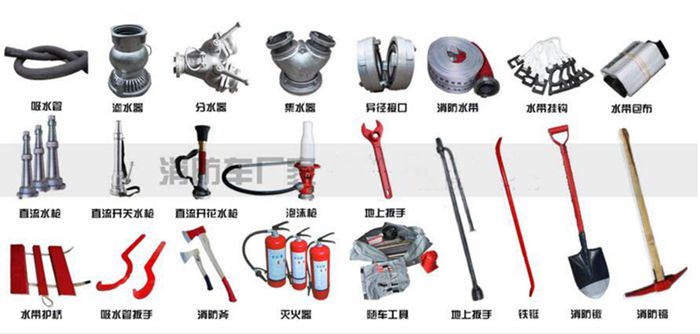

　　十四、器材配置
