供应信号隔离器作用|特征

　　信号隔离器作用|特征--深圳市捷晟达科技信号隔离器厂家详细介绍如下：

　　1.定义：

　　导轨式信号隔离器是将直流（模拟）电流电压信号进行隔离/放大/转换按成比列输出的一种信号放大仪器，该仪器使用方便，主要用于机柜卡槽里。信号隔离器线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。跟导轨式信号隔离器一样，用于信号隔离放大，转换，变送的一种放大器。相对导轨式隔离放大器而言，信号隔离器有焊接在PCB板上和DIN35卡轨安装2种安装方式。而导轨式的信号隔离器只需外接引线就可以使用了。

　　2.应用环境：

　　广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。

　　3.隔离效果

　　直流信号隔离器产品属于三隔离产品，隔离电压3000VDC，输入信号与辅助电源隔离，辅助电源与输出隔离，输入信号与输出信号隔离。

　　4.保护作用：

　　加设信号隔离器可以保护上位重要控制器件的安全，比如PLC、工控机、采集卡、仪表等，隔离器以“自毁”的方式保护其他器件的安全，不安全信号先把隔离器烧坏，隔离放大器烧坏后信号通路被切断，其他器件得以保护。

　　5.应用举例:

　　1.直流电流/电压信号的隔离、转换、变送及放大

　　2.模拟信号地线干扰抑制及数据隔离采集

　　3.信号远程无失传输

　　4.电力监控、医疗设备隔离安全栅

　　5.电量隔离测控的工业现场

　　6. 传感器4-20mA等模拟信号一进一出、一进两出、一进三出、一进四出、两进两出、三进三出模拟信号转换

　　6.安装方式：

　　信号隔离器主要安装方式是模块式及导轨式，模块直接焊接PCB板上，导轨式安装在导轨卡槽上直接外接线就可以使用

　　7.产品说明:

　　1.SIP12脚符合UL94V-0标准阻燃封装

　　2. 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电

　　3.电源、信号、输入输出 3000VDC隔离

　　4.工业级温度范围：-45～+85度

　　5.有较强的抗EMC电磁干扰和高频信号空间干扰特性

　　6.大小： PCB板焊接模块尺寸：32.0mm*13.8mm*8.8mm DIN35卡槽安装产品尺寸：115X100X23mm

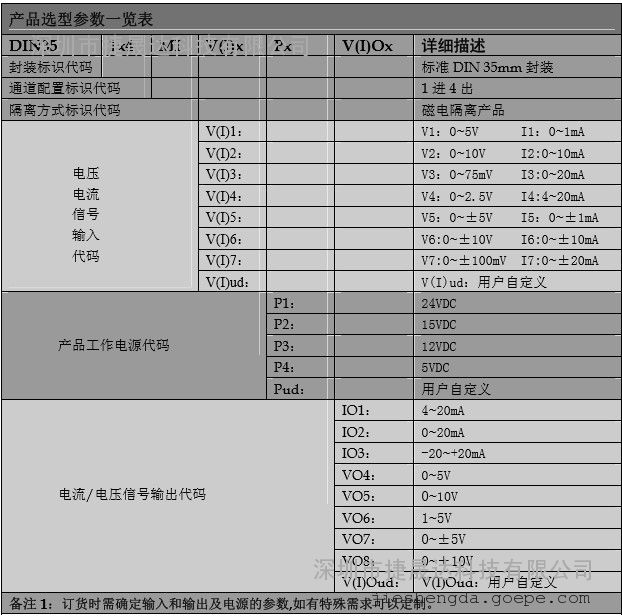

　　信号隔离器选型表：

　　PCB板焊接产品型号举例：

　　例1： 信号输入：0-5V； 输出信号：0-10V； 工作电源：5VDC； 产品型号：JSD MI-V1-P4-VO5

　　例 2： 输入信号：4-20mA； 信号输出:4-20mA； 工作电源：24VDC； 产品型号：JSD MI-I4-P1-IO1

　　DIN35导轨安装产品型号举例：

　　例1：输入通道1：4-20mA； 输出通道 1:4-20mA； 输出通道 2:4-20mA；输出通道3:4-20mA；输

　　出通道4:4-20mA； 工作电源:24VDC； 产品型号：DIN35 1x4 MI-I4-P1-IO1

　　例2：输入通道1：0-5VDC； 输出通道 1: 4-20m； 输出通道 2: 4-20mA；输出通道3: 4-20mA；

　　输出通道4: 4-20mA； 工作电源：24VDC； 产品型号：DIN35 1x4 MI-V1-P1-IO1
