物联网智能浪涌保护器

　　产品介绍

　　Haide物联网SPD是海德公司研发的一款具有物联网功能的电涌防护产品，集成了电涌保护与物联网等多项技术，可选择有线RS485、TCP或者无线NB-IOT通信方式组网，对多种参数实时监测，并提供现场告警和远程告警功能，可用于中心计算机房，A级雷电防护单位，危化品场所，高精密设备等需要重点防护场景或设备的电涌防护，并对其运行情况实时监控，确保可控的安全运行。

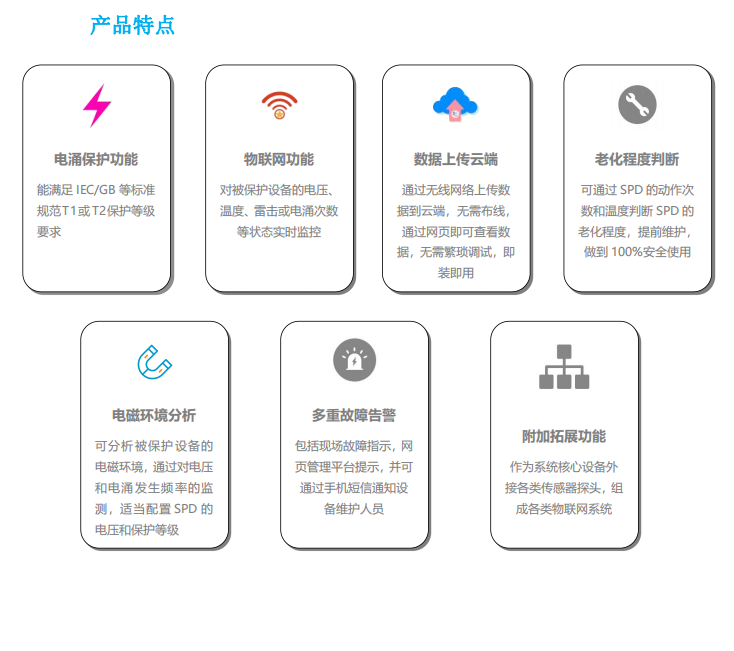

　　产品特点

　　电涌保护功能： 能满足 IEC/GB 等标准 规范T1或T2保护等级 要求

　　物联网功能： 对被保护设备的电压、 温度、雷击或电涌次数 等状态实时监控

　　数据上传云端 ：通过无线网络上传数 据到云端，无需布线， 通过网页即可查看数 据，无需繁琐调试，即 装即用

　　老化程度判断 ：可通过 SPD 的动作次 数和温度判断 SPD 的 老化程度，提前维护， 做到 100%安全使用 电磁环境分析 ：可分析被保护设备的 电磁环境，通过对电压 和电涌发生频率的监 测，适当配置 SPD 的 电压和保护等级

　　多重故障告警 ：包括现场故障指示，网 页管理平台提示，并可 通过手机短信通知设 备维护人员

　　附加拓展功能 ：作为系统核心设备外 接各类传感器探头，组 成各类物联网系统

　　产品参数

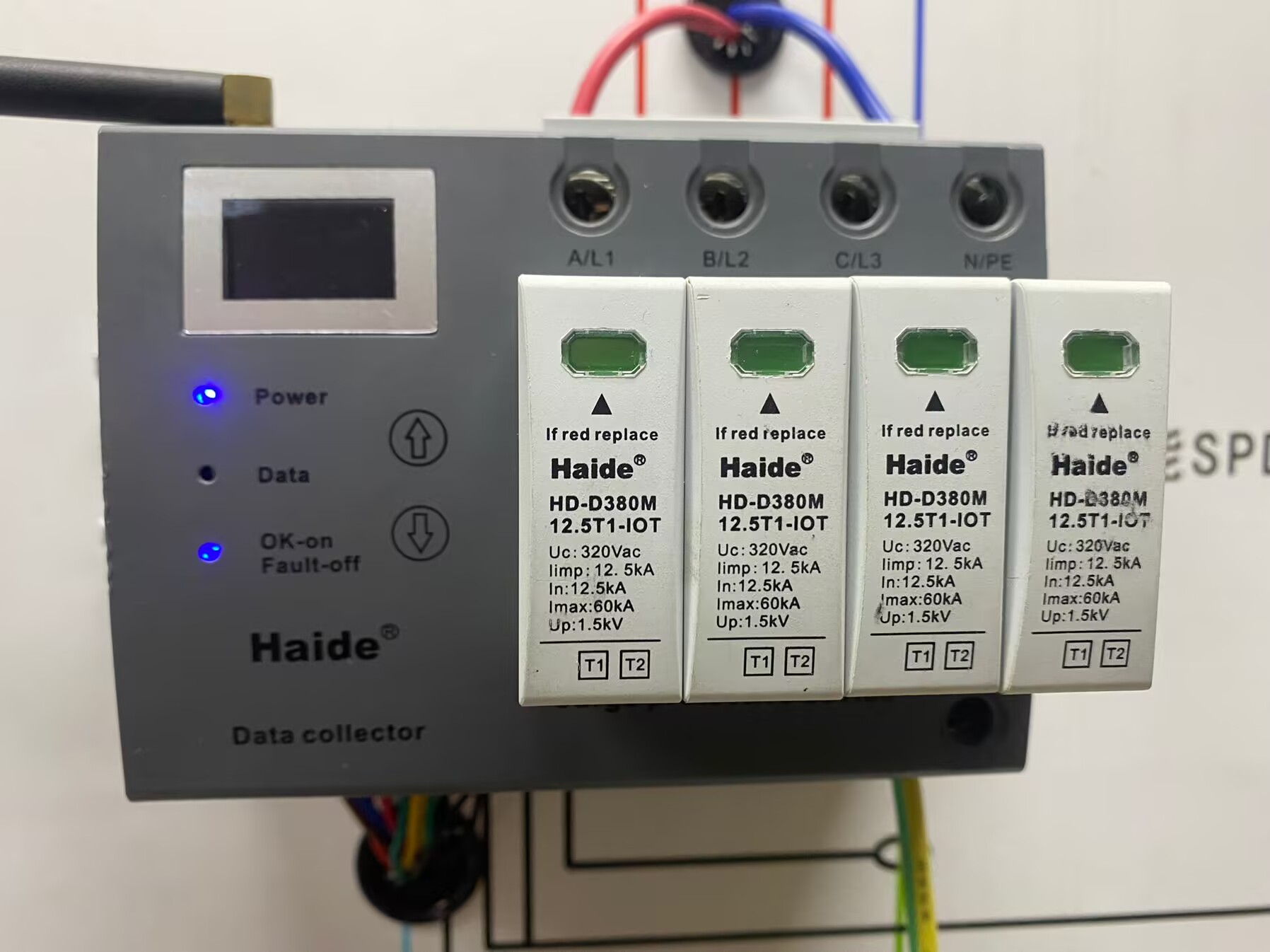

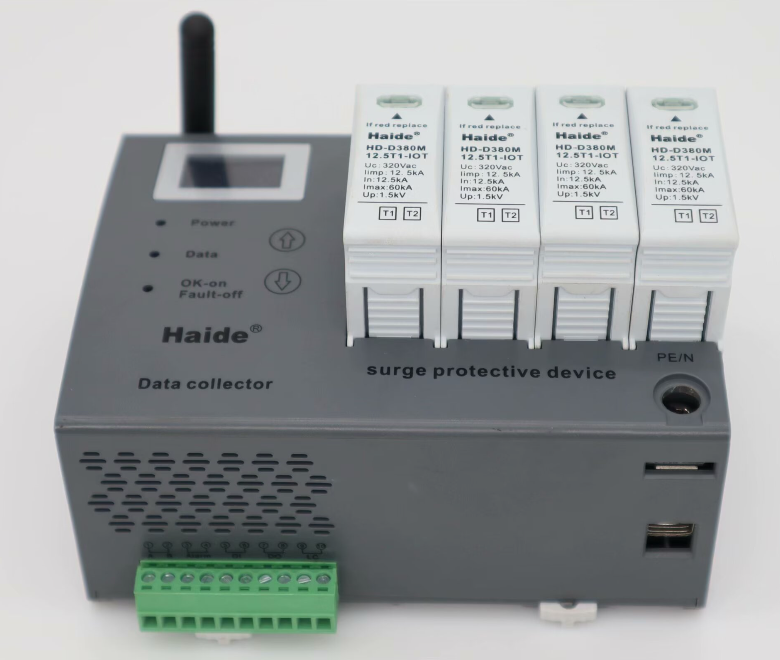

　　型 号：HD-D380M12.5T1-IOT/NB

　　依据标准：GB18802.11-2020 / IEC61643-11- 2011

　　无线通信方式 ：NB—IOT (可选 Lora)

　　测试等级 ：T1+T2

　　标称电压 Un （L-N/L-L）： 220/380 Vac 可监测

　　持续工作电压 ：Uc（L-N） 320Vac 可监测

　　标称放电电流 In（8/20μs）：30kA

　　放电电流 Imax（8/20μs）：60kA

　　冲击电流 Iimp（10/350μs）：12.5kA

　　电压保护水平 Up:1.5kV

　　短路耐受电流 Ifi ：25 kA

　　响应时间 ta ：25 ns

　　前置熔断器： 125 A

　　漏电流 IPE ：≤10 uA

　　接地电阻监测范围(可选)： 0-2000Ω

　　接地电阻分辨率： 0.01Ω

　　接地电阻监测精度： ±5%

　　连接线径 ：1.5~35 mm2

　　通信接口： RS485

　　通信协议： ModbusRTU 协议(RS485) RS485

　　默认配置 地址码：02; 9600; 1; 无校验

　　故障指示： 可监测

　　遥信输出： 可监测

　　工作温度 ：-40~+80℃可监测

　　湿度 ：≤95%可监测

　　接口方式： 10 位接线端子

　　海拔高度： ≤2000 m

　　防护等级： IP20

　　阻燃等级:UL94 V0

　　模组数 P :4P

　　保护模式 :3L/N-PE，3L-N-PE

　　安装 :卡接于 35mm 电气导轨
