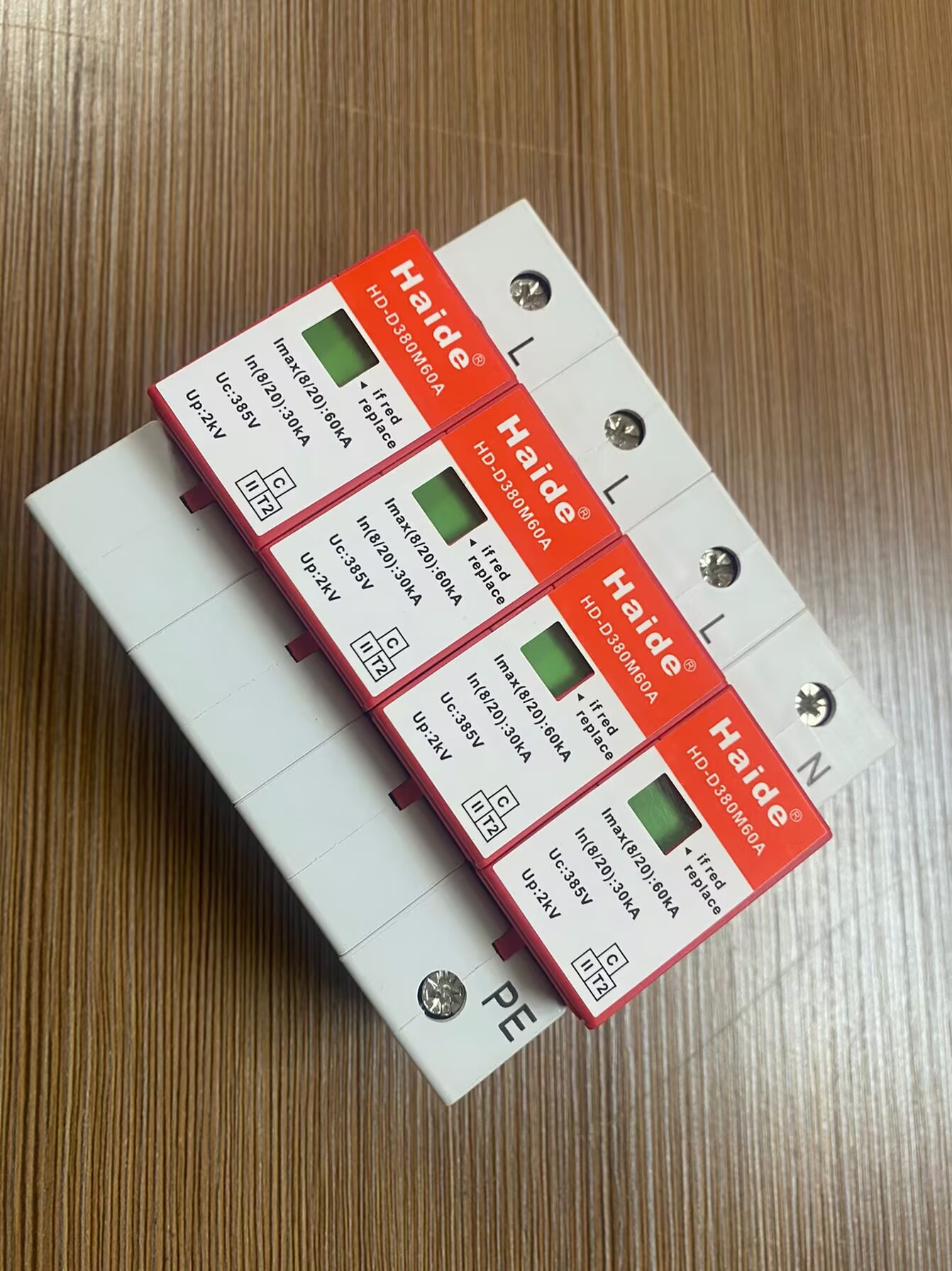

HD-D380M60A 配电用浪涌保护器

　　功能及用途：

　　产品采用大容量浪涌吸收元件――氧化锌压敏电阻，经严格老化筛选，确保每一阀片质量稳定。

　　本系列产品功能齐全，具备正常或失效指示功能，并加装过流过热脱扣机制，符合电气标准。

　　模块化封装，标准导轨卡装，安装维护方便。可附加声光报警遥信模块。

　　可插拔换模快，维护或测试时断电方便。

　　本系列产品具有性能稳定、通流容量大、输出残压低、快速响应时间等特点。

　　适用防雷区域， 80~100kA（8／20μs）一般适用于LPZ0~1区，60~40kA适用于LPZ1~2区。此为一般性使用，实际方案设计应综合考虑防雷环境。

　　2、产品功能特点：

　　适用于电源、二、三级防雷保护；

　　模块化封装，标准导轨卡装，可插拔换模块，安装维护为方便；

　　通流容量大、输出残压低、响应时间快≤25ns；

　　具有过热、过流保护和故障指示功能。

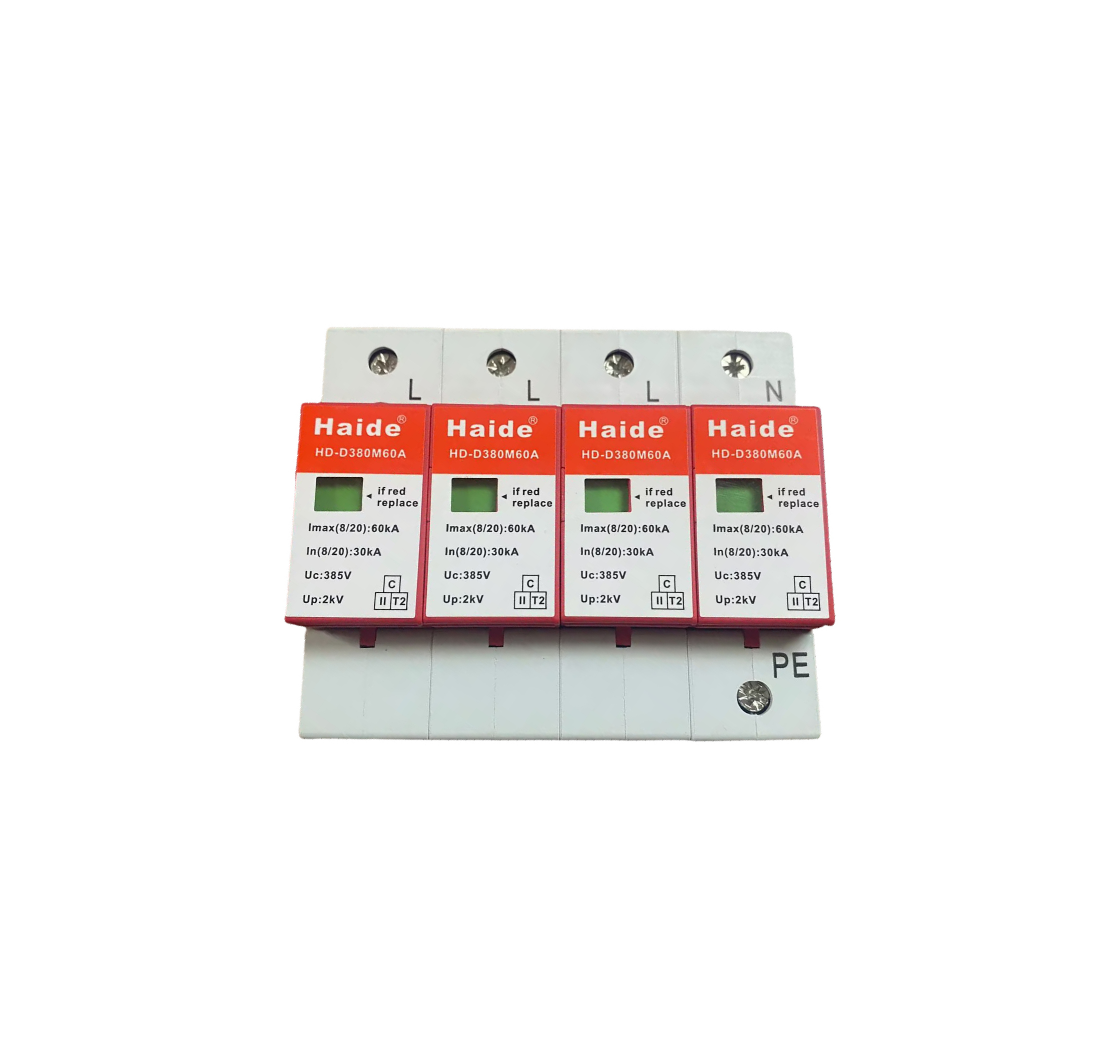

　　3、 产品外观及安装方法：

　　避雷器前加装空气开关或熔断器,以保和便于维护。

　　远距离架空进线在进入建筑物时将零线重复接地。

　　电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及，将避雷器接地端与防雷地线（接地电阻≤4Ω）作良好电气连接。

　　建议导线规格： 60kA以上（包括60kA）不小于6平方，导线要求短、直。

　　4、注意事项：

　　保护器的电压参数与设备工作参数不符时，可能影响线路工作，建议选型时确定设备工作电压。

　　模块指示窗口显示时为正常，显示红色时为失效，表示模块已劣化，应立即换。

　　电涌保护器性能稳定，无须作特别维护，建议在雷雨季节前后进行检查。

　　维护及拆卸保护器时需由电工操作。

　　5、 技术参数：

　　型 号：HD-D380M60A

　　标称工作电压U0：380V

　　持续工作电压Uc：385V

　　标称放电电流In（8/20ms）：30kA

　　放电电流Imax（8/20ms）：60kA

　　电压保护水平Up：<2.0kV

　　响应时间tA：≤25ns

　　前置过流保护：63A

　　故障指示：具备

　　保护等级：Ip30

　　外形尺寸：108×62×90mm

　　外壳材料：阻燃热塑性材料

　　接线方式：并联

　　组合方式：1P，2P，3P，4P
