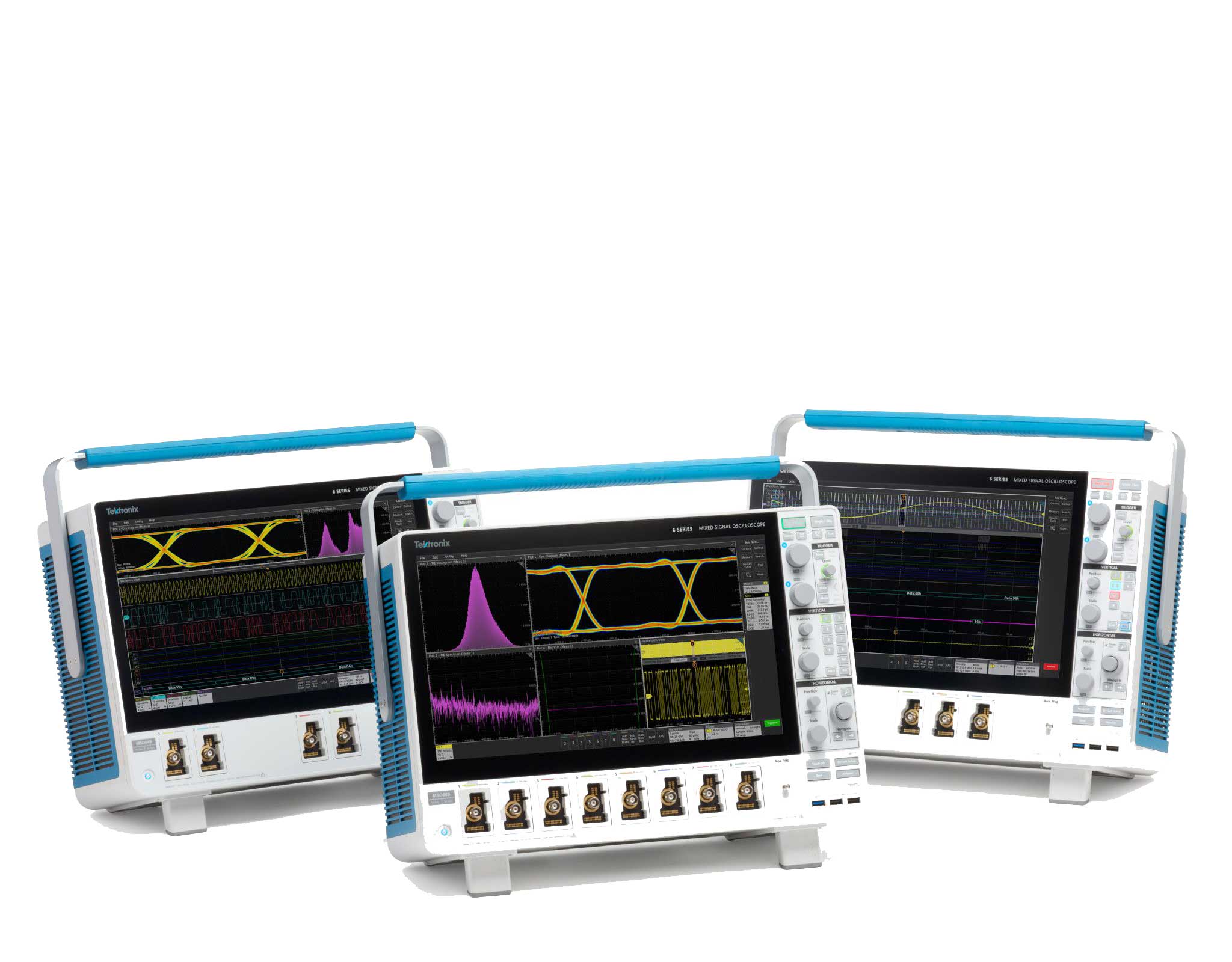

泰克6 系列 B MSO 混合信号示波器

　　6 系列 B MSO混合信号示波器 型号

　　6 系列 B MSO混合信号示波器 概述

　　B 版本新增功能

　　更多通道

　　4、6 和 8 通道型号

　　噪音更低

　　在所有垂直范围内具有的噪声性能（满刻度百分比）

　　带宽更高

　　1-8 GHz 仍然可用。已添加 10 GHz

　　采样灵活

　　2 通道采样率为 50 GS/s

　　4 通道采样率为 25 GS/s

　　4 通道以上采样率均为 12.5 GS/s

　　安全简化

　　所有用户数据均存储于可移动固态硬盘驱动器上

　　噪声

　　示波器前端 ASIC 芯片 TEK061 实现的本底噪声。

　　5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率

　　1 mV/div 和 1 GHz 时的噪声 <55 ?V

　　50 mV/div 和 10 GHz 时的噪声 <1.25 mV

　　同步多通道频谱分析

　　获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

　　任何模拟通道均可视为波形、频谱或两者

　　射频频率或幅度变化时绘图和触发

　　频谱和时域波形同步以与射频和时域事件相关联

　　频谱控制（例如中心频率和 RBW）完全独立于时域控制

简化的高级分析

　　在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

　　自动化测量与趋势分析

　　Spectrum View（频谱视图）同步多通道频谱分析

　　高级抖动分析

　　高级功率分析

　　低噪声纹波测量

　　内存分析和调试

　　高速串行一致性

保真度从探头端部开始

　　通过 4、6 或 8 FlexChannel? 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

　　内置 1 MΩ 至 50 Ω 输入端

　　每个输入附带 1 GHz 低负载无源探头

　　TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头

　　TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

规格概述

　　输入通道

　　4、6 或 8 FlexChannel 输入。

　　每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入

　　带宽1

　　1、2.5、4、6、8 或 10 GHz

　　采样率

　　2 模拟通道上为 50 GS/s

　　4 模拟通道上为 25 GS/s

　　4 以上模拟通道上为 12.5 GS/s

　　记录长度 1

　　在所有模拟/数字通道上为 1 G 样点

　　信号发生器1

　　13 种标准波形，加上任意波形

　　数字电压表2

　　4 位

　　触发频率计数器2

　　8 位

　　显示器

　　15.6 英寸 (385 mm)

　　TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

　　1 - 可选且可升级

　　2 - 产品注册后免费

　　按需添加功能

　　将带宽升级至 10 GHz

　　将每条通道上的记录长度增至 1 G 样点

　　增加逻辑探头，最多时实现 64 路数字通道

　　添加 Windows 10 操作系统

　　添加任意波形/函数发生器

　　添加高级分析：串行解码/触发、电源、抖动、存储器分析和调试以及自动一致性测试

　　从多种电压和电流探头中选择

　　包装箱里有什么物品？

　　每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件

　　前保护罩与配套包

　　鼠标

　　电源线

　　印刷的安装手册涵盖安全和基本操作

　　全面的内置在线帮助

　　追溯证明

　　针对仪器和随附探头的 1 年保修
