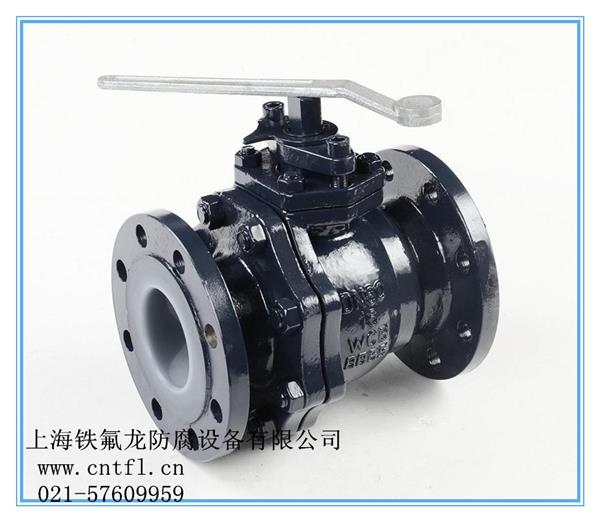

产品名称：衬氟球阀
基本型号：Q41F46手动、Q941F46电动、Q641F46气动、Q341F46涡轮
公称通径：DN15-DN300
结构特点：
本衬氟球阀结构为全通径浮动球式（二段式）和全通径固定球式（三段式），主要用于截断或接通管路中德腐蚀性介质，并可用于流体的调节与控制，与其它阀门相比，有如下特点：
流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力小的一种。
开关迅速、方便，只需要将球转动90°，便完成开启和关闭动作。
采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面于PTFE阀座组合，密封性好，达到零泄漏。
球体于阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性可靠性。
可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作
技术性能规范
设计标准
|
GB/T 12237、API608
| |||||
|
压力温度等级
|
GB/T 12224、ASME B16.34
| |||||
|
结构长度
|
GB/T 12221、ASME B16.10
| |||||
|
法兰尺寸
|
GB/T 9113、HG/T20592、JB/T79 、ASME B16.5
| |||||
|
检验与试验
|
JB/T9092 、GB/T 13927 、API 598
| |||||
|
公称压力
|
PN10
|
PN16
|
PN25
|
CL150
| ||
|
实验压力（MPA)
|
强度试验
|
1.5
|
2.4
|
3.75
|
3.0
| |
|
密封试验
|
1.1
|
1.76
|
2.75
|
2.2
| ||
|
气压密封
|
0.6
| |||||
|
适用温度
|
≤180℃(不同的工況温度选用不同材质)
| |||||
|
适用介质 各
|
各种浓度的王水，硫酸，盐酸，氢氟酸和各种有机酸，强酸，强氧化剂的介质
| |||||
|
驱动方式
|
手动、电动、气动、蜗轮
| |||||
主要零件材料
序号
|
零件名称
|
材质
|
|
1
|
右阀体
|
WCB CF8
|
|
2
|
密封圈
|
PTFE PTFE
|
|
3
|
衬里层
|
PVDF(F2)、FEP(F46)、PFA、 E-TFE(F40)、PO(聚烯烃)
|
|
4
|
左阀体
|
WCB CF8
|
|
5
|
双头螺柱
|
35 0Cr18Ni9
|
|
6
|
螺母
|
45 0Cr18Ni9
|
|
7
|
带柄球
|
WCB CF8
|
|
8
|
填料箱
|
WCB CF8
|
|
9
|
填料
|
PTFE PTFE
|
|
10
|
螺栓
|
35 0Cr18Ni9
|
|
11
|
填料压盖
|
WCB CF8
|
|
12
|
定位片
|
45 304
|
|
13
|
手柄
|
wcc CF8
|
主要外形尺寸PN10/PN16/PN25/
公称通径
|
L
|
H
|
H1
|
|
15
|
130
|
95
|
×××
|
|
20
|
140
|
98
|
×××
|
|
25
|
150
|
104
|
×××
|
|
32
|
165
|
115
|
×××
|
|
40
|
180
|
125
|
×××
|
|
50
|
200
|
132
|
×××
|
|
65
|
220
|
148
|
×××
|
|
80
|
250
|
165
|
×××
|
|
100
|
280
|
180
|
×××
|
|
125
|
320
|
230
|
×××
|
|
150
|
360
|
283
|
×××
|
|
200
|
400
|
325
|
×××
|
|
250
|
533
|
495
|
×××
|
|
300
|
610
|
580
|
×××
|
主要外形尺寸（150LB)
公称通径
|
L
|
H
|
H1
| |
|
Mm
|
in
| |||
|
25
|
1
|
127
|
104
|
xxx
|
|
32
|
11/4
|
140
|
115
|
xxx
|
|
40
|
11/2
|
165
|
125
|
xxx
|
|
50
|
2
|
178
|
132
|
xxx
|
|
65
|
21/2
|
190
|
148
|
xxx
|
|
80
|
3
|
203
|
165
|
xxx
|
|
100
|
4
|
229
|
180
|
xxx
|
|
125
|
5
|
356
|
230
|
xxx
|
|
150
|
6
|
394
|
283
|
xxx
|
|
200
|
8
|
457
|
325
|
xxx
|
|
250
|
10
|
533
|
495
|
xxx
|
|
300
|
12
|
610
|
580
|
xxx
|
订货时用户应提供的基本参数
公称压力（磅级）PN Mpa
|
结构长度（标准号、非标准）mm
|
|
高工作压力Pmax Mpa
|
法兰型式（对夹、法兰、对焊、承插焊）
|
|
公称通径（英寸）DN/NPS mm（in）
|
法兰尺寸（标准号）
|
|
流量（CV值） (T/h)
|
衬里层形式（全衬里层、半衬里层、卡套式）
|
|
高工作温度 Tmax （℃）
|
衬里层材料（F46、F3、F4、F2、PO等）
|
|
低工作温度Tmin （℃）
|
操作方式（手动、电动、气动、涡轮）
|
|
使用介质（是否含有颗粒）
|
涂漆颜色
|
|
主体材料、内件材料（轴、板、瓣等）
|
标志及其他特殊要求
|
耐腐阀门的使用注意事项：
1、阀门或管件法兰盖板不能随意拆开，除非已准备与管路连接，否则PTFE法兰面可能因温差、异物造成磕碰划伤或扭曲变形而影响密封。
2、耐腐蚀阀门与管路连接时，一般不再单独使用垫片，但与异种材料（金属面等）法兰面连接时英采用适当的垫片，以保护衬氟面。
3、不允许在阀门及管件上做任何高温焊接工作，以免造成衬里层的永久损害。
4、有方向性要求的阀门在安装时要注意介质的流向应顺阀体上箭头所示方向，并确保操作、维修方便。
5、产品在系统使用中，如在较高温下发生泄漏，应首先将系统温度降至室温后，再查明原因，进行维修。
