| 型号 |
Hymson HYM-P6 |
|
详情介绍

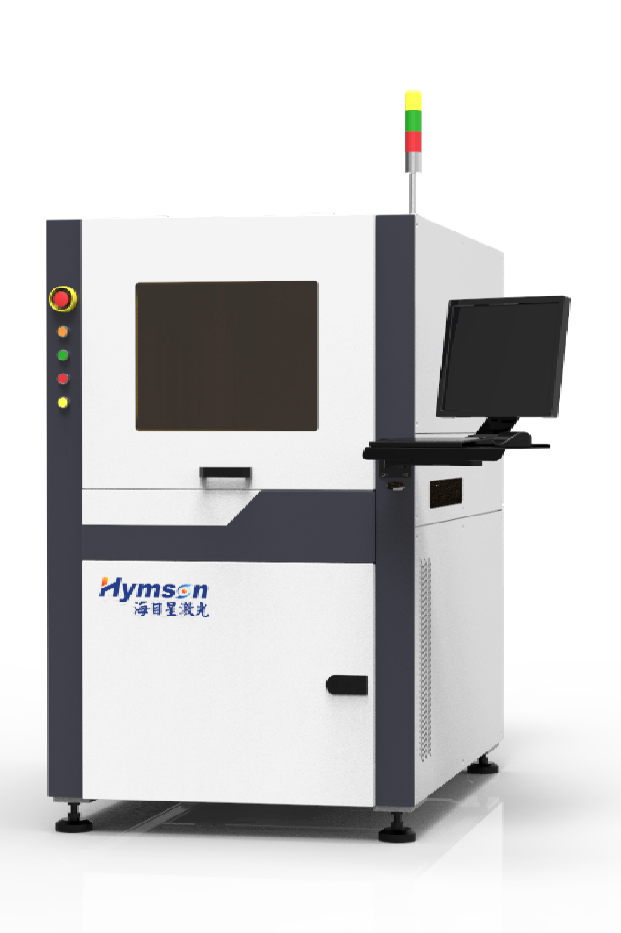

| 全自动PCB 激光打标机
|
|
|
|
Automation Built-in flip PCB Laser Marking Machine
|
|
|
|
技术参数 Specifications
|
|
|
|
设备概述 Machin
|
型 号 Model
|
HP-P6
|
|
基板规格 PCB Spec
|
PCB 尺 寸 Dimention
|
50×50mm-510×460mm
|
|
PCB 厚 度 Thickness
|
0.5mm-6mm
|
|
|
PCB 元件高度 Height
|
上/Top 25mm，下/Bottom 20mm.
|
|
|
PCB 翘曲程度 Bent
|
小于 1mm 的弯曲是可接受的 Less than 1mm is Acceptable
|
|
|
轨道高度 Conveyor Height
|
920±20mm
|
|
|
光学参数 Optical Parameter
|
摄像头 Camera Spec
|
500 万像素 CDD 相机 5Mega Pixel CDD Camera
|
|
激光类型 Laser Type
|
CO2/光纤/绿光/紫外（CO2/Fiber/Green/UV）
|
|
|
激光波长 Laser Wave Length
|
10600/1064nm/532nm/355nm
|
|
|
雕刻范围 Marking Area
|
110mm×110mm convertible
|
|
|
重复精度 Repeatability
|
+/-0.025mm
|
|
|
二维码制式 2D Codes
|
QR,mini QR，Data matrix GS1，Date matrix
|
|
|
一维码制式 1D Barcodes
|
CODE39，CODE128，ITF,NW-7,EAN(JAN)/UPC RSS- 14，RSS Limited，RSS Expanded
|
|
|
光学镜头 Optical Lens
|
定焦光学镜头Telecentric Optical Len
|
|
|
光 源 Light-Source
|
R 环形积分光源 Red integral light source
|
|
|
硬件配置 Hardware
|
打码面 Code surface
|
单面One-sided
|
|
进出板类型 Entry And Exit PCB type
|
Defined Mode:R→L or L→R
|
|
|
PCB 夹 持 Clambing
|
自动夹持，可根据需要定制各种夹持治具 Auto-Clamp Structure，Customized Designed for Option is Availiable
|
|
|
设备主体结构 Main Skeleton
|
高精密机械加工件
|
|
|
丝 杆 Screwing-shaft
|
C5 级高精度研磨丝杆 High Accuracy Screw Shaft
|
|
|
导 轨 Rail
|
P 级高精度导轨 High Level Rail
|
|
|
驱 动 Drive
|
交流伺服电机 AC Servo Motor
|
|
|
电脑主机PC
|
SIMENS 工业控制主机，四核 CPU，4G 内存 lndustrial Control PC,4 Core RAM
|
|
|
操作系统 OS
|
Windows 10
|
|
|
显示器 Display
|
17 英寸 DELL 液晶显示器 15”LCDs
|
|
|
电 源 Power Supply
|
单相 90-240AV 50/60Hz Single Phase
|
|
|
能 耗 Power Consumption
|
2.2KVA Max
|
|
|
气 压 Pressure
|
0.4~0.6MPa，5L/Min
|
|
|
吸尘系统 Dust extraction system
|
烟尘净化器 300W
|
|
|
接口方式 Communication Interface
|
SMEMA
|
|
|
设备外观尺寸 Dimention(W*D*H)
|
1000(W)x1650(D)×1650(H)mm
|
|
|
设备重量 Weight
|
800±10kg
|
|
|
运行环境 Environment Request
|
5~40℃，35%~80%RH
|
|
|
空气消耗 Air consumption
|
＜10NI/min
|
|
|
噪声等级 Noise Level
|
＜65db
|
|
