手动橡胶冲片机

　　CP-25 冲片机

　　一、用途

　　本机供橡胶厂及科研单位进行拉力试验前冲切标准橡胶试片用。对于类似材料，本机亦可冲切。

　　二、主要技术参数

　　1、冲切行程 25mm

　　2、工作台尺寸 320mm×228mm

　　3、外形尺寸 320mm×450mm×515mm

　　4,冲头直径; 45mm

　　5、重量 70Kg

　　三、结构简述

　　冲片机主要由：手轮，三头丝杆，机座，弹簧，轴，轴架，平台。（见图1）

　　机身螺孔中装有三头丝杆，丝杆的上端装有手轮，作旋转丝杆用其下端轴架中套有滑动的轴，上端利用弹簧拉紧，下端平台上可换不同型号的切刀。当旋转手轮时，三头丝杆经滑动的轴带动切刀，可作往复运动，以达到冲切试片之目的。

　　四、使用方法

　　（1）在机座平台上放一塑料板；

　　（2）将试样坯放置于塑料板平面上；

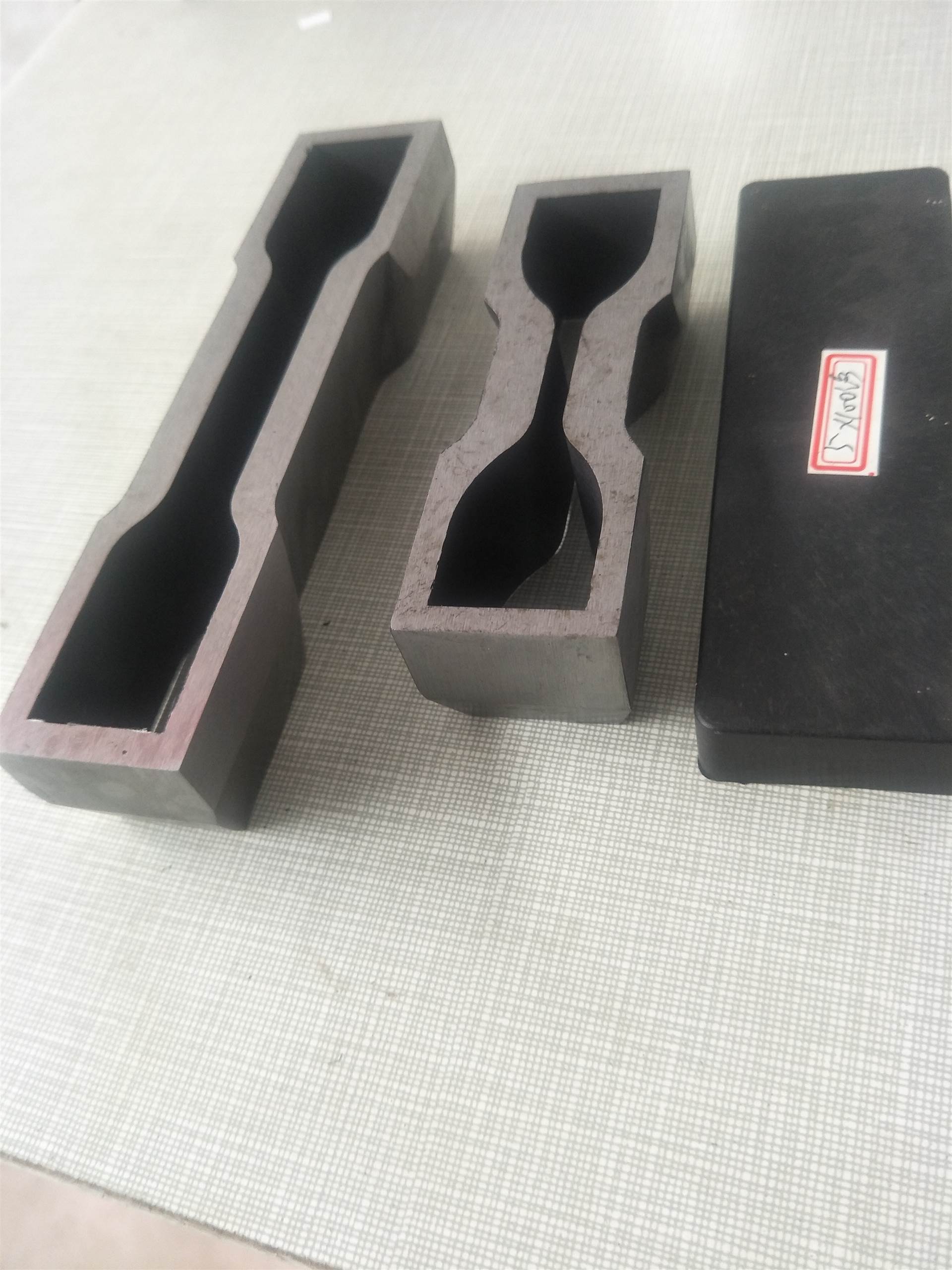

　　（3）将切刀放在工作台上的试样上，使切刀刃平面与机座平台平行；

　　（4）旋动手轮压下裁刀即可冲切成标准试样。

　　按照GB/T528-92《硫化橡胶和热塑性橡胶拉伸性能的测定》中有关规定的。

　　五、注意事项及保养

　　1、冲切裁刀刃平面应与工作台平面平行，冲切时裁刀刃面不应与工作台平面接触，以免损伤裁刀刀刃。

　　2、冲切裁刀经使用后，应涂上防锈油，以防锈蚀。

　　3、定期给丝杆部分加注润滑油。
