高压漏电起痕试验仪BLD-6000v

　　高压漏电起痕试验仪BLD-6000v

　　是一种用于测试电气设备绝缘性能的重要设备。随着电气设备的广泛应用，其绝缘性能的好坏直接关系到设备的安全运行和使用寿命。因此，高压漏电起痕试验仪在电气设备的研发、生产和维护中扮演着至关重要的角色。

　　高压漏电起痕试验仪的原理是利用高压电场对电气设备的绝缘材料进行加压测试，观察其是否出现漏电或起痕现象。通过测试，可以评估电气设备的绝缘性能，及时发现潜在的安全隐患，并采取有效的措施进行修复和改进。

　　在实际应用中，高压漏电起痕试验仪具有广泛的应用范围。它可以用于测试各种类型的电气设备，如电缆、电机、变压器、开关等。同时，它还可以用于测试各种绝缘材料，如塑料、橡胶、纸张等。通过测试，可以确保电气设备和绝缘材料的质量和可靠性，保障设备的安全运行和使用寿命。

　　在使用高压漏电起痕试验仪时，需要注意一些事项。首先，应确保测试环境的干燥和清洁，避免灰尘和杂物对测试结果的影响。其次，应选择合适的测试电压和测试时间，以确保测试结果的准确性和可靠性。此外，还应注意测试过程中的安全问题，如避免触电和短路等。

　　总之，高压漏电起痕试验仪是电气设备绝缘性能测试的重要设备，具有广泛的应用范围和重要的应用价值。在使用时，需要注意测试环境的干燥和清洁，选择合适的测试电压和测试时间，并注意测试过程中的安全问题。通过正确使用高压漏电起痕试验仪，可以及时发现电气设备和绝缘材料的潜在安全隐患，保障设备的安全运行和使用寿命。

　　同时，高压漏电起痕试验仪也是电气设备研发和生产过程中的重要工具。在产品研发阶段，通过高压漏电起痕试验可以评估不同材料或设计方案的绝缘性能，为产品优化提供数据支持。在生产阶段，可以定期对产品进行绝缘性能测试，以确保产品质量的稳定性和可靠性。

　　此外，高压漏电起痕试验仪还可以用于教学和科研领域。通过对电气设备和绝缘材料的绝缘性能进行深入研究，可以推动相关领域的科技进步和创新发展。同时，高压漏电起痕试验仪也可以作为电气工程学生的实践教学工具，帮助他们更好地理解和掌握电气设备绝缘性能测试的原理和方法。

　　在选择高压漏电起痕试验仪时，需要考虑其性能指标和技术参数。一般来说，高压漏电起痕试验仪应具备较高的测试电压和测试精度，以满足不同电气设备和绝缘材料的测试需求。同时，还需要关注其操作简便性、安全性以及维护保养等方面的要求。

　　总之，高压漏电起痕试验仪在电气设备绝缘性能测试方面具有广泛的应用价值和重要的作用。通过正确使用高压漏电起痕试验仪，可以及时发现电气设备和绝缘材料的潜在安全隐患，推动相关领域的科技进步和创新发展，为保障电气设备的安全运行和使用寿命提供有力支持。

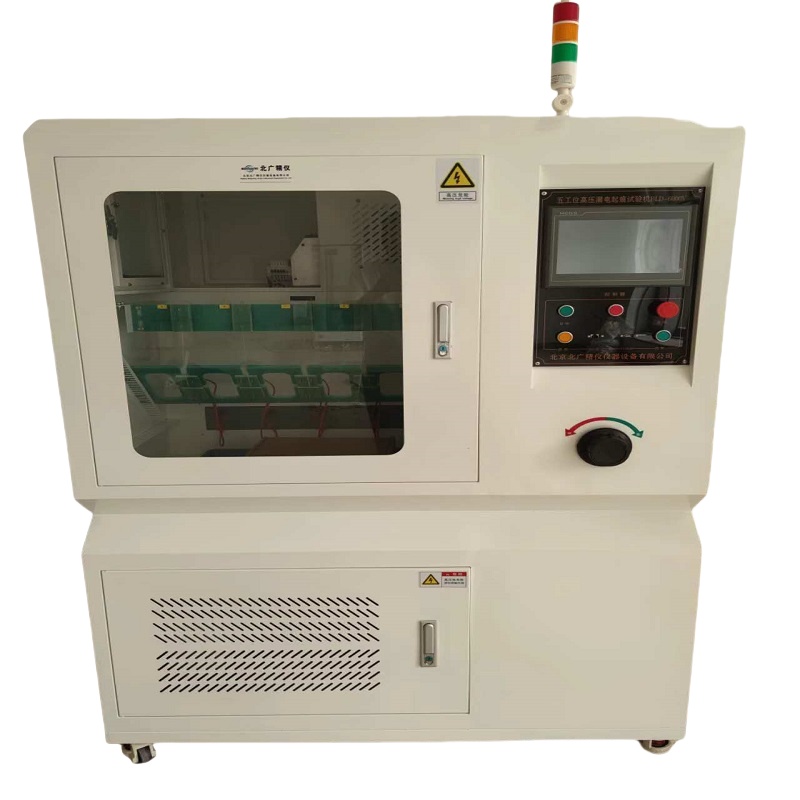

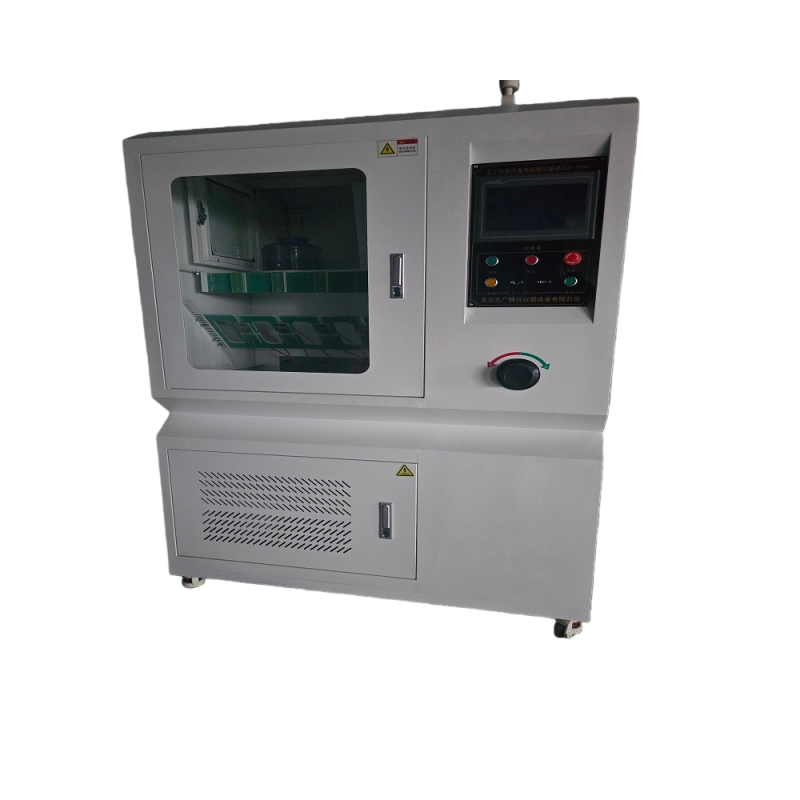

　　高压漏电起痕试验仪BLD-6000v

　　用途本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

　　漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。

　　适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。

　　本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。

　　性能指标试验组数：五组；电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；

　　试验电压：100V-6000V 无级可调；电压稳定度：±1%；

　　调压器：输出：0～250V可以调，容量5KVA；

　　试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；

　　输出电压：交流/直流（定制可切换）；

　　高精度稳压器：输出AC220V 功率6000W，精度±1%；

　　当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；

　　起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；试验时间：6小时滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；

　　滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；

　　试验溶夜：绿化铵、异辛基苯氧基聚乙氧基、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。

　　滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。机箱：采用SUS304不锈钢（拉丝面）；

　　污夜槽采用316不锈钢，加装密闭装置；工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；仪器外形尺寸：1200L*700W*1800H(mm)；

　　控制系统由PLC控制，可单独控制任何一个工作组。控制装置：采用PLC+触摸屏控制，控制精密，操作简单，设计完全人性化，试验结束自动生成报告。

　　试验溶夜：（0.1±0.002）%质量分数的绿化铵（NH4CZ）用蒸馏水稀释。贰、执行标准本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。

　　安全守则警告：试验前请详细阅读本事项。设备停止使用时，必须切断主机电源；

　　设备不得在无人看管情况下长期运行；开机弟一次操作时，请在关机状态下安装试样（视操作人员来定），原因怕误操作，防止电击；

　　操作按“启动”键开始测试后，请勿用手接触电极金属，待测试完成或按下“停止”键后，再做接触操作（如换取试样等操作），防止电击；

　　调节电压时，请每次操作都是从低压往高压调节，即从0V开始调起，以防止启动时，有过高电压流过；

　　试验前请选择好试验参数（如直流与交流，夜体流速等，并确认连接已经到位），确认无误后启动电压试验。此为防止电压过高，接触时瞬间电流过大，以保护电器寿命；

　　设备使用前必须检查设备接地良好；

　　试验完成或长期不用情况下，请把试验烧杯试验溶夜清理掉，并排除出试管内溶夜（按住“调试”键即可排夜），完全排出后并注入清水清洗2次以上；

　　电源外接插座必须有接地线，插头端必须接地线；

　　试验完成或停止使用时，请切断电源。

　　一、标准操作流程

　　1.试样准备

　　l选取5个尺寸为50mm×120mm、厚度6mm的试样（其他厚度需在报告中注明），使用和蒸馏水依次清洗去除污染物。清洗后需避免二次污染，若污染液无法湿润表面，需用400目砂纸打磨至无光泽状态并再次清洗。

　　l试样需在（23±2）℃、50%RH环境中调节24小时以稳定性能。

　　2.参数设置与安装

　　l根据标准（如GB/T6553-2024）设置电压（100V～6.0KV可调）、滴液间隔（30±5秒）及污染液电阻率（3.95Ω·m）。

　　l将试样倾斜30°安装，滴液管对准试样表面，电极间距按标准调整（通常为4.0mm±0.1mm）。

　　3.试验执行

　　l逐步升压至设定值（如2.5KV），观察电流变化。当电流≥60mA持续2秒时，设备自动切断并记录电痕时间。

　　l使用0.1%氯化铵溶液作为污染液，滴液量需通过滤纸控制（八层滤纸厚度0.20mm±0.02mm）。

　　二、日常维护要点

　　1.环境与设备保养

　　l保持实验室温度20-25℃、湿度≤60%，避免电磁干扰。

　　l每月检查漏电保护器功能，污染液槽需采用316不锈钢材质防腐蚀，使用后及时清洗。

　　2.关键部件维护

　　l滴液系统：定期校准蠕动泵，确保滴液≤0.5%；检查滴液管是否堵塞。

　　l电极：试验后清洁电极表面残留物，避免氧化影响导电性。

　　3.安全措施

　　l试验前确认门开关联锁正常，排风系统运行良好；高压操作时需佩戴绝缘手套。

　　三、常见故障处理

　　故障现象 可能原因 解决方法

　　开机无电源指示丝损坏/电源变压器故障更换同型号丝或检查变压器输出

　　电压输出不稳定 电源模块接触不良 联系检修电压调节器

　　电痕试验重复性差 试样表面处理不规范 严格按标准清洁试样并校准电极间距

　　污染液滴液异常蠕动泵故障/管路堵塞校准泵速或更换滴液管

　　四、注意事项

　　l标准更新：GB/T6553-2024新增逐级升压法，需调整设备参数设置。

　　l数据记录：每次试验后保存电流-时间曲线，便于分析材料耐电痕化趋势。

　　l人员培训：操作人员需熟悉高压安全规程，定期进行设备操作复训。
