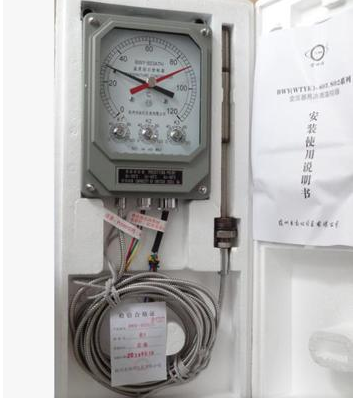

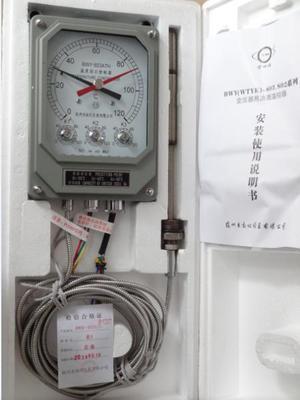

供应BWY-803ATH变压器温度控制器

　　公司名称：西安铭昌电子科技有限公司

　　联系人：李经理

　　在线 QQ：972200503

　　地址：西安市碑林区太白路西荷花园3号楼21层2号

　　BWY（WTYK）-802、803温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将Pt100热电阻信号转换成计算机联网的直流标准信号（0～5V、1～5V、4～20mA）输出。

　　主要技术数据

　　(一) BWY(WTYK)-802、803型

　　1、 正常工作条件：-33～+55℃

　　2、 测量范围：-20～+80℃

　　0～+100℃

　　0～+120℃

　　0～+150℃

　　3、 指示度：1.5级

　　4、 控制性能：

　　①设定范围：全量程可调

　　②设定度：±3℃

　　③开关差：6±2℃

　　④额定功率：AC 220V/3A

　　⑤标准设定值：

　　802：K1=55℃；K2=80℃

　　803：K1=55℃；K2=65℃；K3=80℃

　　一、用途

　　BWY（WTYK）—803、802系列压力式温度指示控制器（以下简称温控器）主要是为测量和控制大型电力变压器油温而设计的，同时也使用于其他设备的温度检测和控制。

　　本系列温控器具有良好的防护性能，能在户外条件下长期正常工作。仪表内部装有二组或三组大容量控温开关，可分别用于变压器冷却系统的启动、关闭和信号报警，同时能将温度信号远传至控制中心，同步显示变压器油温。

　　序号型号和名称主要用途适用场合

　　1 BWY（WTYK）—803、

　　802温控器测量变压器顶层油温并当温度达到设定值时启动、关闭冷却系统和发出报警信号 1000kVA 以上变压器

　　2 BWY（WTYK）—803、

　　802（TH）温控器同1

　　并适用于湿热带场合 1000kVA

　　以上变压器

　　3 BWY（WTYK）—803、

　　802A（TH）温控器同2；并采用复合温度传感器技术，

　　能同时输出Pt100热电阻信号 8000kVA

　　以上变压器

　　4 XMT

　　数显温控仪与BWY（WTYK）—803、802A配套，

　　还能输出和计算机联网的标准信号 8000kVA

　　以上变压器

　　5 BWY（WTYK）—803、802A/XMT温控器同3、4等可同时替代

　　1） WTZK—02温控器

　　2）电阻温度计

　　3）转换开关

　　4） XCT或XMT等自仪单表

　　5）变送器 8000kVA以上变压器或无人值班变电站

　　二、主要技术参数

　　（一）BWY（WTYK）—803、802型

　　1、正常工作条件：环境温－20℃~+55℃

　　相对湿度5%~95%

　　2、测量范围：（0—100）℃（0—120）℃（0—150）℃

　　3、指示度： 1．5级

　　4、测温部件：温包外型尺寸（Φ14×150）mm，材料为不锈钢，安装螺纹M27×2

　　5、开关性能：设定范围：全量程设定度：±3℃开关差：（6±2）℃

　　额定功率：AC 250V 3A DC 250V 50W

　　标准设定点： 803 K1=55℃ K2=65℃ K3=80℃

　　802 K1=55℃ K2=80℃

　　6、仪表安装尺寸：与WTYK—02兼容。

　　7、户外性能：温控器的防水、防水性能达到GB4208—93中IP55的规定。

　　（二）BWY（WTYK）—803、802（TH）型

　　1~6条与上同

　　户外性能：符合GB/T2433．3—93《电工电子产品基本环境试验规格试验Ca:

　　恒定湿热试验方法》外露零件的防霉性能。

　　（三）BWY（WTYK）—803、802A（TH）带Pt 100铂电阻信号输出，适用于湿热带。
