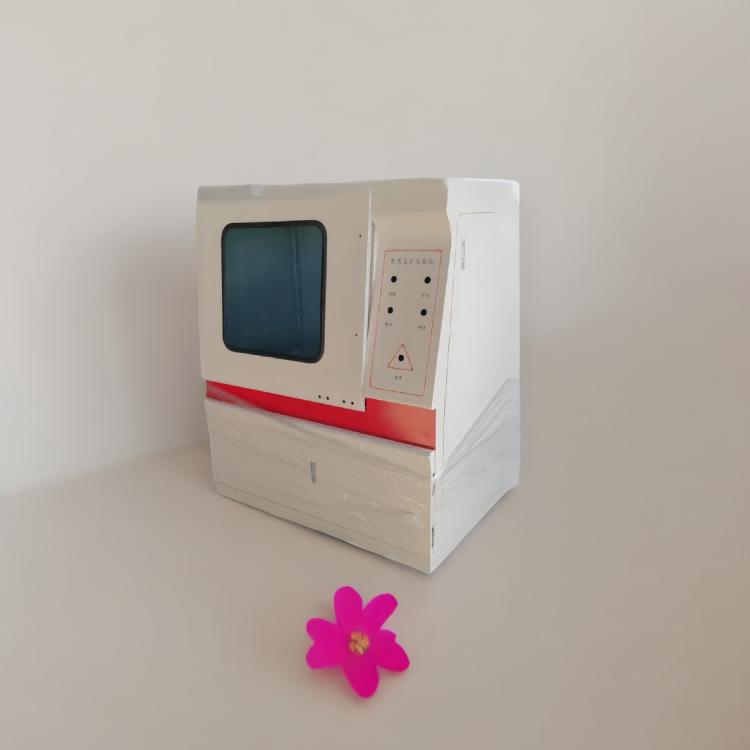

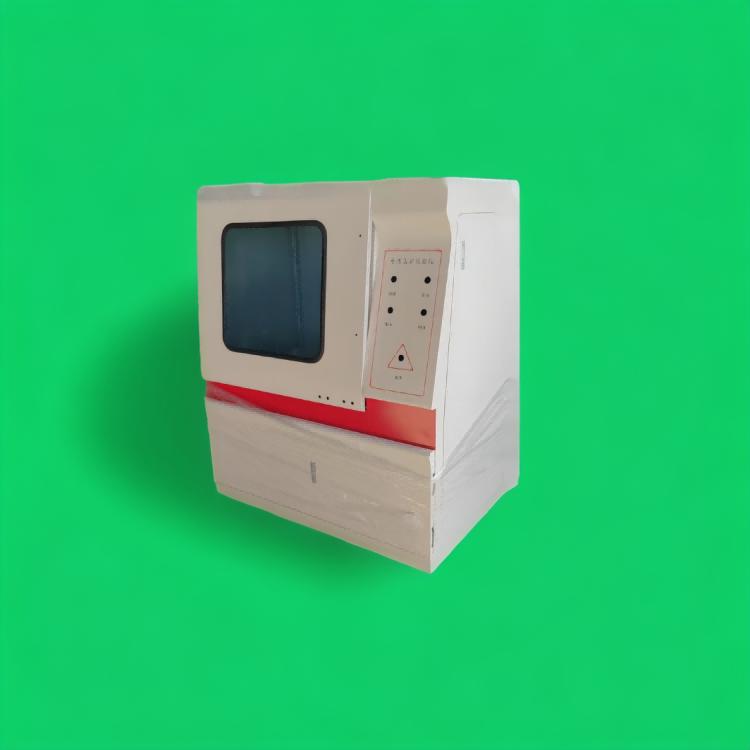

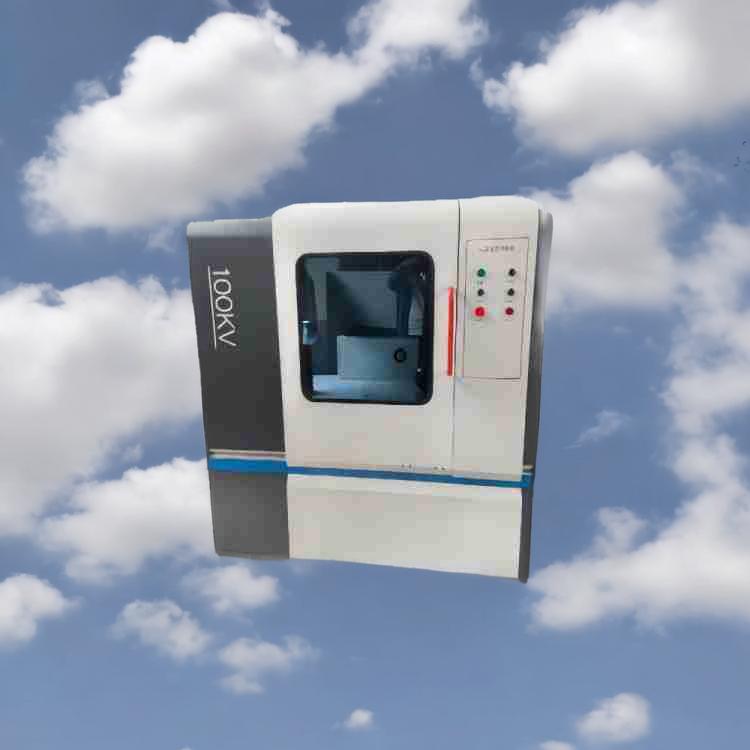

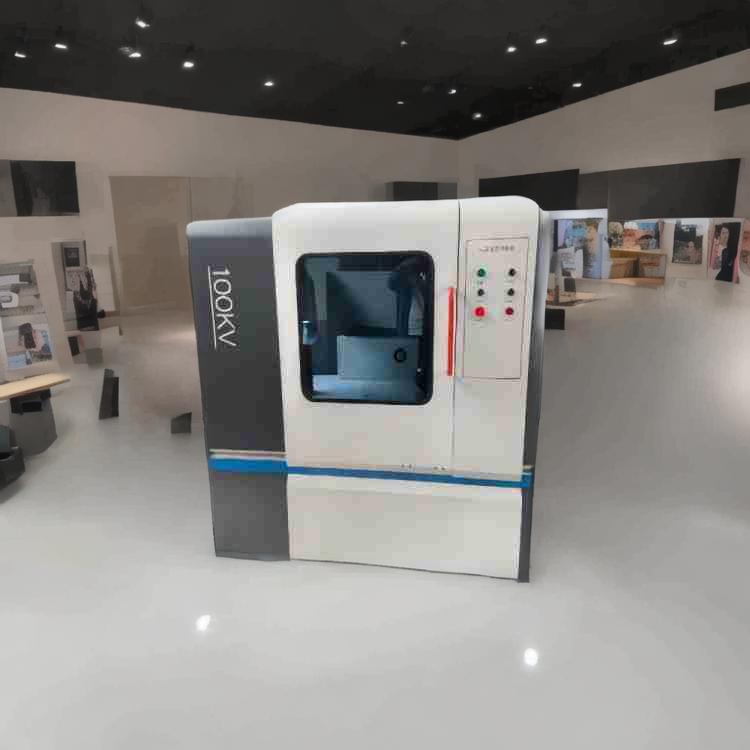

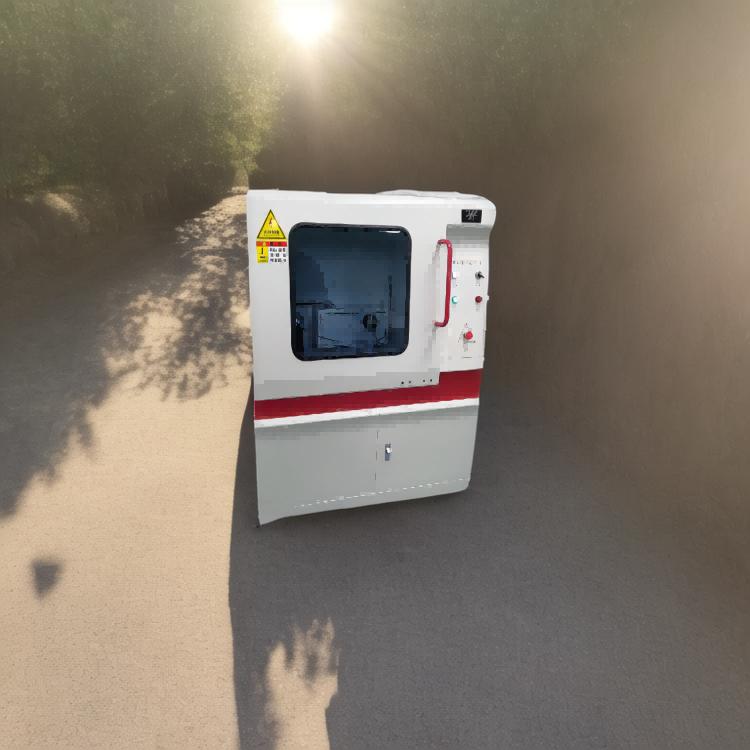

玻璃电压击穿试验仪

　　玻璃电压击穿试验仪试验软件简介：

　　此设备软件外观由的美工设计：

　　人员管理：可添加多人同时使用此软件不同人员设定不同密码交叉使用互不干扰（如一人使用可删除设定密码 直接进入软件）

　　参数管理：高压保护可选、耐压时间可选、梯度步进可选、漏电流和过压可选、灵敏的漏电压可选、漏电可选、升压速度可自由设定（0-5kv 无极环入）试验结果可选 异地操作选定 、人机分离选定等

　　结果调取：试验结果保存调取、人员选定调去、试验结果可根据客户要求操作整理、支持5次以上彩线对比、自动整取添加试验数据。

　　01、输入电压： 交流 220 V

　　02、输出电压： 交流 0--50KV ;

　　直流0—50kv

　　03、电器容量：3KVA

　　04、高压分级：0—50KV，（全程可调）

　　05、升压速率：0.1KV/s-5kv/s 可调

　　（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

　　06、试验方式：

　　直流试验：1、匀速升压 2、梯度升压 3、耐压试验

　　交流试验：1、匀速升压 2、梯度升压 3、耐压试验

　　07、试验介质：空气，

　　08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

　　09、仪器配备先进的故障报警系统避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

　　10、支持软件共享不同电脑蓝牙异地操作要求。

　　11、电压试验精度：≦1%

　　12、试验电压连续可调： 0--50KV。

　　13、电流可采集到mA级 并且实现实时采集。

　　14、可选择出具国家一级计量单位校准证书或出具客户计量单位的证书

　　15、电源：220v±10%的单相交流电压和50Hz±1%的频率

　　16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

　　17、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压

　　18、耐压时间：0-7H保持相对电压 （软件设定）

　　19、耐压式样：固体；液体。

　　20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

　　21、机箱材质：整体喷塑

　　22、支持人机分离异地操作开创国内控制机器新篇章 （无线蓝牙控制）

　　23、控制方式：无线蓝牙控制

　　24、通讯方式：采用全国最技术无线蓝牙控制，支持232/USB/亚太区域网络端口

　　25、击穿判断方式：高电压判断、漏电流判断。

　　26、检测方式：自动巡航检测

　　27、使用条件：环境温度：（23±2）℃ 环境湿度：（50±5）%

　　安全保护：本机具有完善的安全防护措施：

　　本实验仪电路保护控制：跳闸后电压自动回零

　　1、超压保护

　　2、试验过流保护

　　3、试验短路保护

　　4、安全试验门保护

　　5、软件误操作保护

　　玻璃电压击穿试验仪电容器纸工频击穿电压测定法

　　GB 12656-90

　　Determination of electric strength at power

　　frequence for capacitor paper

　　本标准参照采用IEC243-1(1988)《固体绝缘材料电气强度测试方法)。主题内容与适用范围

　　本标准规定了工频下测定电容器纸击穿电压的方法。

　　本标准适用于未浸渍电容器纸页或其他类似的材料。

　　引用标准GB 450纸和纸板试样的采取

　　GB1408固体绝缘材料工频电气强度的试验方法

　　定义1击穿电压breakdown voltage

　　在规定的试验条件下,用连续均匀升压的方法对电容器纸施加工频电压,使纸样发生击穿时的电压

　　值。2 电气强度electric strength

　　在规定的试验条件下,电容器纸试样发生击穿的电压值除以施加电压的两电极之间纸样的平均厚

　　度。

　　试验仪器工频击穿试验仪应符合GB1408第5章试验设备的规定.电极电极材料为黄铜。尺寸:上电极25 mm,边缘倒圆半径r-2.5mm;下电极025mm,边缘倒圆半径r=2.5 mm;或430~40 mm ;975 mm;

　　电极表面加工精度及其它要求按GB1408 第4章电极的规定。若上,下电极直径相同时,则必须同轴使其上,下准确成一直线。

　　烘箱:可保持105±5℃自动调节恒温烘箱，试样处理按GB450的规定,从纸卷上取下纸样,横向裁出宽80mm的纸条16~20条,注意试验纸条上不应有裙子、皱纹、针孔等纸病,将取得试样纸条垂直挂于烘籍内,在105±5℃温度下烘干1h，经烘干处理

　　国家技术监督局1990-12-28批准1991-10-01实施GB 12656-90后的试样置于干燥器内,立即在室温下进行击穿试验,试验过程中,必须保证不使试样重新吸湿而明显影响击穿电压值。在有争议的情况下,试验应在90±2℃条件下进行仲裁。试验步骤取双层试样置于上下两电极之间,并以电极自重压在试样上,连续均匀地对试样施加工频电压,在10~20s之间使电压由零升至击穿发生,记录击穿电压值.移动纸条,每隔50~60mm,按上述步骤测定一点击穿电压,起始瞬时个别击穿点应略去不计,直至测得20点有效电压值。每进行300~500次击穿后,对电极应用细金刚砂(或No:02金相砂纸)研磨清净一次，

　　结果计算以试样的20点击穿电压值的算术平均值除以2表示试验结果(V/层),并报告结果的变异系数和

　　击穿电压值(V/层)。

　　试验报告.本标准的编号:全面鉴别试样的标志;测定日期,试样处理条件及试验环境温度和湿度;测定结果击穿电压平均值,最小值和变异系数;

　　如有要求可按试样实测厚度报告电气强度(kV/mm)。
