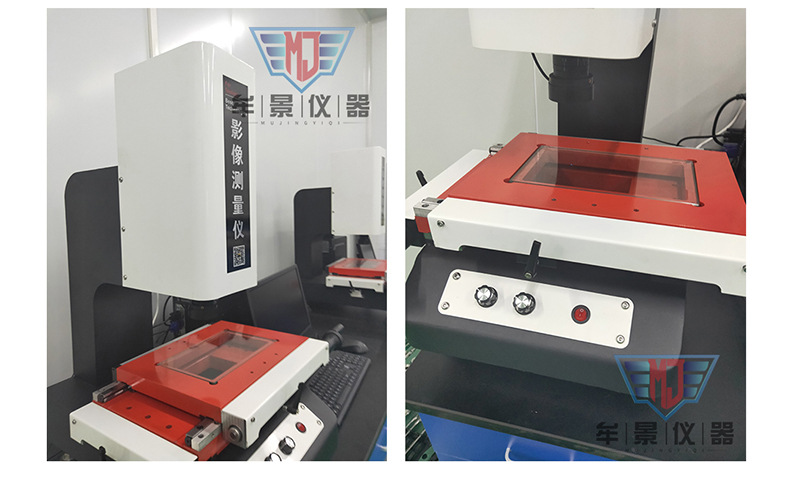

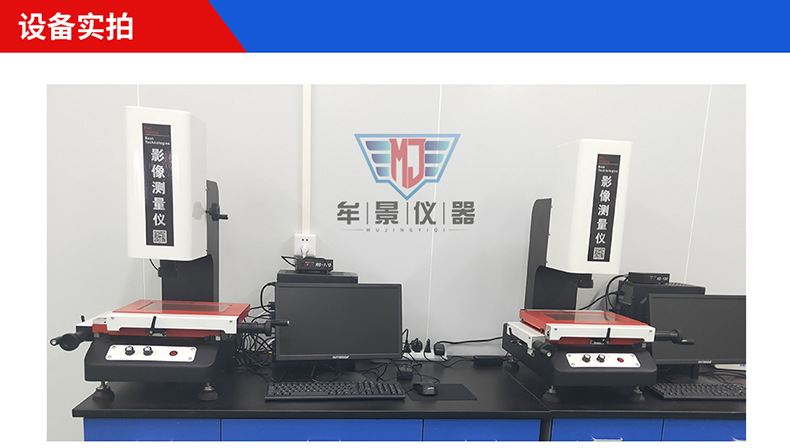

◆VMS-系列二次元影像测量仪，是公司推出的一款针对二维尺寸测量的2D影像测量仪；
◆此款机型采用高清晰彩色CCD摄像机和多倍变焦物镜以及2D影像测量软件，可测点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；
◆测量数据可输入EXCEL、WOR或者将测量图形输出至CAD中进行对比和设计。
[产品特点]
◆整体精密钢件加工中心一次加工成型，机构永不变形
◆X、Y装有光栅尺，定位jing确
◆变焦物镜倍率：0.7~4.5X
◆LED冷光源（表面光和轮廓光）避免工件受热变形
◆2D测量版软件
◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件无需摆正功能非常实用
◆仪器备有专用电脑接口,与计算机连接后,采用测量软件，可通过电脑对产品测绘图形进行处理及输出
| 产品型号
|
VMS-2010
|
VMS-3020
|
VMS-4030
|
VMS-5040
|
|
X/Y/Z轴行程(mm)
|
200×100×
|
300×200×
|
400×300×
|
500×400×200
|
|
大理石平台尺寸(mm)
|
360×260
|
460×360
|
555×465
|
680×595
|
|
玻璃台尺寸(mm)
|
260×
|
360×260
|
460×360
|
560×460
|
|
外形尺寸(W×L×Hmm)
|
560×480×800
|
780×580×1000
|
950×680×1100
|
1080×880×1200
|
|
产品结构材料
|
底座,立柱,X、Y轴移动工作台均采用精密钢件
| |||
|
照明系统
|
表面光源与透射光源均用LED，亮度可调
| |||
|
CCD摄像机
|
1/3″彩色高清晰CCD
| |||
|
放大倍率
|
光学放大率：0.7--4.5X，影像放大率：20-120X
| |||
|
X,Y轴测量精度
|
（3+L/200）um
| |||
|
光学尺解析
|
0.001mm
| |||
|
重复性
|
0.002mm
| |||
|
操作方式
|
手动
| |||
|
电源
|
220V(AC) / 50HZ
| |||
|
推荐环境温湿度
|
温度：19°--24°，湿度：45%--75%
| |||
|
保修期
|
一年
| |||
|
选购件
|
组装电脑、品牌电脑、仪器桌
| |||
