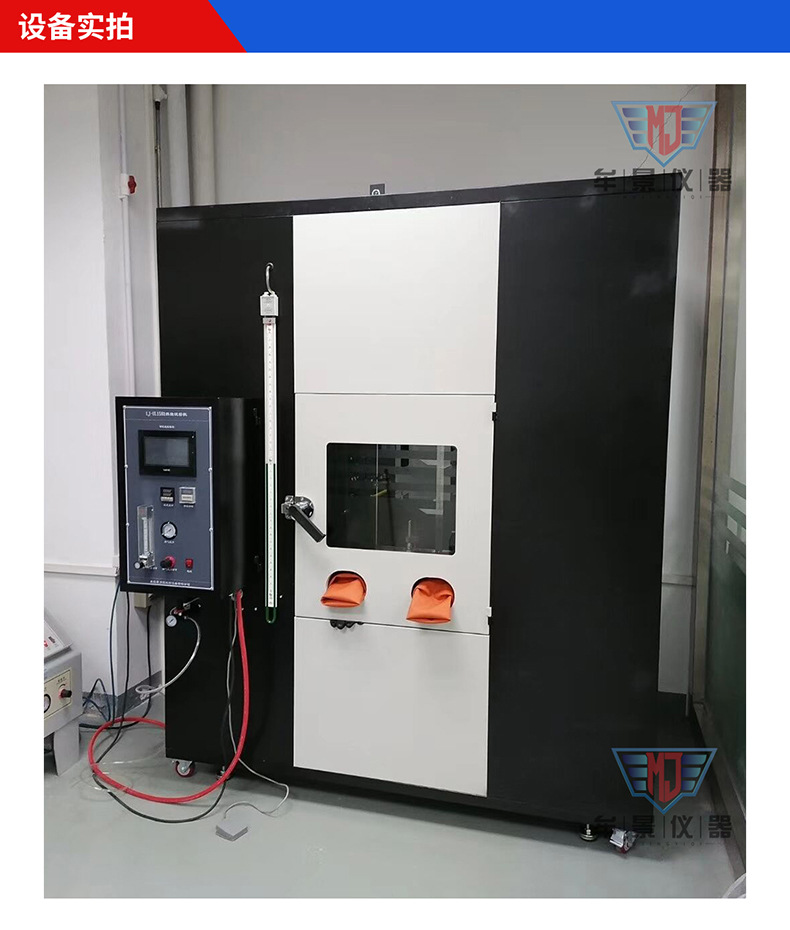

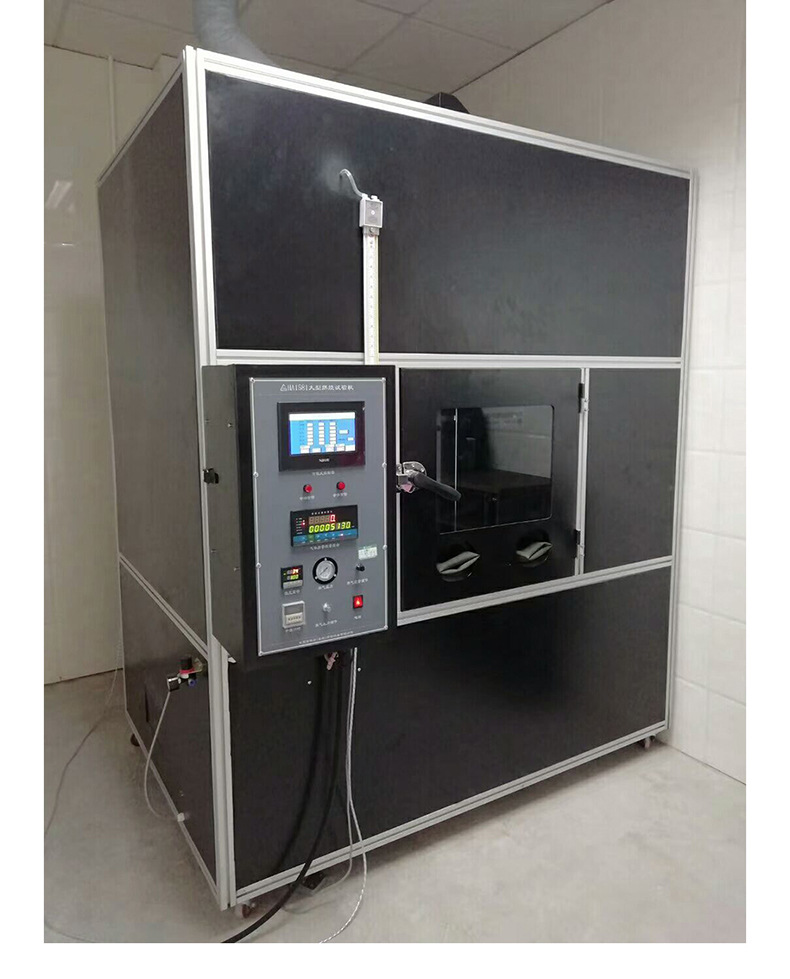

MU3052 VW-1大型燃烧箱

　　此大型燃烧柜是严格按照UL1581 sect 1080.1~1080.14标准生产，完全符合VW-1 （Vertical-specimen）Flame Test燃烧试验标准。适用于UL1581、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2。经济适用并大量被电线电缆行业广为使用。

　　VW-1燃烧试验箱技术参数：

　　试验箱体

　　（1）本试验箱体采用铝合金框架＋电解板静电喷涂，具有外观美观、防

　　锈防腐等特点

　　（2）箱体顶部设有强力抽风排烟系统，在试验完成时，与送风系统同时

　　打开，能将废气排出到室外；试验过程中，此系统为封闭状态。

　　（3）箱体后侧面设有送风门。在试验完成时，抽风系统打开时，向箱内

　　送风，试验过程中，此封闭需关闭。

　　（4）箱体正面设有试验过程中可以密封的钢化玻璃观察窗，便于观察试

　　验情况。

　　（5）在玻璃观察窗下方开有一个可以将手和胳膊伸到试验箱的进行操作

　　的孔，此孔装有密封手套，操作者利用密封手套进行操作燃烧喷灯。

　　（6）试验箱体积规格：有效空间2.4m(长)*1m(宽)*1.8m(高)，

　　容积：4.32m3。外形尺寸2.4m(长)*1m(宽)*2.5m(高)。

　　测温系统

　　（1）热传感器（铜制导管和热电偶）—导管结构应为传导率极高的电解

　　铜。长度为19.14±0.02mm

　　（2）K型热电耦，配0.5mm直径的不锈钢管做外套。

　　（3）数显台湾泰仕温度表和英国进口K型热电偶相匹配。读数大于1000℃。

　　（4）整过测试系统为：活动式，测温时将其置于试验箱内，进行测温。

　　（5）配备电子秒表：精到0.1S（在测温校验时备用）

　　试验装置及试验夹具

　　（1）主要夹具：试验支架与燃烧喷灯

　　（2）试验支架：由不锈钢制作，分水平支架与垂直支架独立式，即FT1、FT2、

　　VW-1三种规格。垂直支架与喷灯所在平面与观察窗平面平行，便于观察与操作。

　　（3）燃烧喷灯（UL1581zhi定喷灯）：满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，

　　（4）喷火口直径：0.90±0.03mm，

　　（5）喷口灯长度：1.60±0.05mm，

　　（6）喷口距空气进口高度为102mm；

　　（7）喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角）

　　（8）楔形架：增加楔子，喷灯安要求安装在楔子上，并能方便移动，同时能准确移回到规定位置。

　　（9）配备可以测量水平和垂直燃烧时内、外焰的标尺一套。

　　（10）配备500mm准确到1mm的钢尺一把，以备试验用。
