一、产品说明

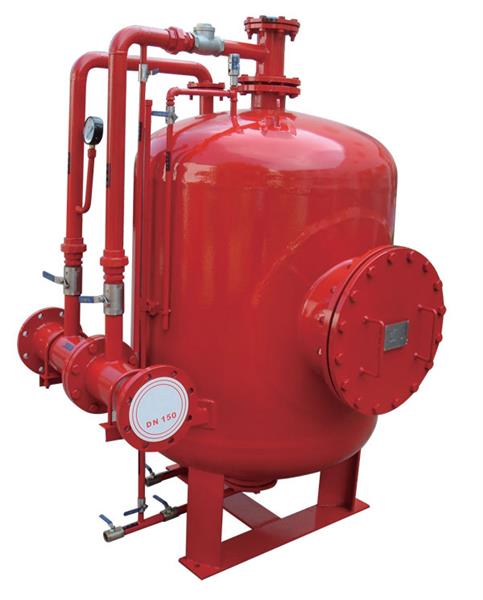

PHYM泡沫液储罐系列压力式比例混合装置由压力罐，胶囊，比例混合器，安全阀，止回阀，压力表，单向阀及管道组成。由泵供给压力水，将泡沫液按一定比例与水混合成泡沫混合液的装置，由于胶囊将泡沫液与水隔开，泡沫液一次没用完，下次可以继续使用，而且混合精度稳定，可靠。
二、工作原理
当压力水流经比例混合器时一部分压力水（3%-6%）由支管进入泡沫液储罐 内挤压胶囊，置换出等量的泡沫液与另一部分水（97%-94%）在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫进行灭火。
三、外形尺寸
| 型号尺寸 | 容积(M3 ) | D | L | L1 | L2 | B | B1 | H2 | H1 | 重量（Kg） |
| PHYM□/5 | 0.5 | 800 | 1350 | 700 | 550 | 705 | 400 | 1500 | 700 | 650 |
| PHYM□/10 | 1.0 | 1000 | 1700 | 625 | 800 | 760 | 330 | 1700 | 800 | 860 |
| PHYM□/15 | 1.5 | 1000 | 2300 | 1270 | 1100 | 760 | 600 | 1700 | 800 | 1100 |
| PHYM□/20 | 2.0 | 1200 | 2500 | 1230 | 1025 | 1000 | 390 | 2000 | 900 | 1400 |
| PHYM□/25 | 2.5 | 1200 | 2700 | 1550 | 1350 | 1000 | 400 | 2000 | 900 | 1600 |
| PHYM□/30 | 3.0 | 1400 | 2500 | 1320 | 1120 | 1200 | 440 | 2200 | 1000 | 1800 |
| PHYM□/35 | 3.5 | 1400 | 2720 | 1450 | 1250 | 1200 | 440 | 2200 | 1000 | 1900 |
| PHYM□/40 | 4.0 | 1400 | 3200 | 1620 | 1420 | 1200 | 440 | 2200 | 1000 | 2050 |
| PHYM□/50 | 5.0 | 1600 | 3100 | 1700 | 1500 | 1400 | 850 | 2400 | 1100 | 2400 |
| PHYM□/55 | 5.5 | 1600 | 3220 | 1700 | 1500 | 1400 | 850 | 2400 | 1100 | 2700 |
| PHYM□/60 | 6.0 | 1800 | 3200 | 1700 | 1500 | 1600 | 840 | 2600 | 1200 | 3000 |
| PHYM□/76 | 7.6 | 1800 | 3400 | 2000 | 1800 | 1600 | 840 | 2600 | 1200 | 3400 |
| PHYM□/90 | 9.0 | 2000 | 3450 | 1800 | 1600 | 1800 | 1350 | 2800 | 1300 | 4000 |
| PHYM□/100 | 10 | 2000 | 3500 | 1800 | 1600 | 1800 | 1350 | 2800 | 1300 | 4900 |
| PHYM□/110 | 11 | 2000 | 3850 | 2000 | 1800 | 1800 | 1350 | 2800 | 1300 | 5300 |
| PHYM□/130 | 13 | 2100 | 4300 | 2300 | 2050 | 1900 | 1350 | 2900 | 1350 | 6100 |
| PHYM□/150 | 15 | 2100 | 4500 | 2300 | 2050 | 1900 | 1350 | 2900 | 1350 | 7100 |
