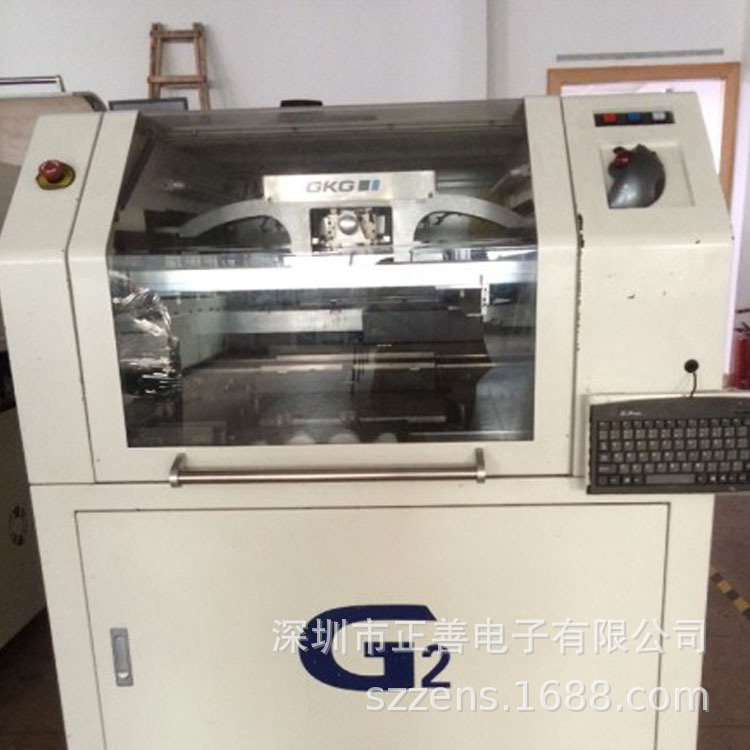

深圳正善GKG-G2 PCB锡膏印刷机红胶印刷机 标准半自动印刷机
产品简介：
G2是高精度和高稳定性的全自动视觉印刷机，GKG公司紧随SMT行业的发展趋势生产的新一代全自动视觉印刷机与国际技术同步，高分辨率的视觉处理，高精度的传动系统，悬浮式自适应刮刀，的板定位处理和灵巧的网框夹紧结构，结构紧凑，兼具准确性和高度的灵活性，提供给客户高效，印刷所需的功能，更为客户提供了突出的性价比。
产品参数
| 1
|
设备型号
|
GKG-G2
|
|
2
|
网框尺寸
|
Min Size：420*500mm Max Size:737*737mm
|
|
3
|
PCB尺寸
|
400*300mm
|
|
4
|
PCB***小尺寸
|
50*50mm
|
|
5
|
PCB厚度
|
0.4-6mm
|
|
6
|
PCB翘曲量
|
Max.PCB对角线1%
|
|
7
|
传输高度
|
900±40mm
|
|
8
|
传送方向
|
Left-Right ， Right-Left , Right-Right , Left-Left
|
|
9
|
运输速度
|
1500mm/s(MAX),Program Control
|
|
10
|
传送方式
|
一段式运输轨道
|
|
11
|
PCB定位
|
支撑方式：磁性针顶/自动调节顶升平台 紧夹方式：独特的顶部压平上压片，边夹
|
|
12
|
印刷头
|
两个独立的马达驱动印刷头
|
|
13
|
刮刀压力
|
0-10kg（Program Control）
|
|
14
|
清洗方式
|
加强型真空吸附，干、湿、真空三种模式
|
|
15
|
视野区域
|
6.4*4.8mm
|
|
16
|
X,Y，θ调整
|
X,Y:±8mm，θ：±2°（增量0.5micro）
|
|
17
|
视觉系统
|
软件处理/上下同时成像的光路系统/Hitachi相机/几何匹配定位
|
|
18
|
重复定位精度
|
±0.01mm
|
|
19
|
印刷精度
|
±0.025mm
|
|
20
|
印刷周期
|
≤8.5S
|
|
21
|
换线时间
|
旧程式3mins，新程式set up 5mins.
|
|
22
|
主供气源
|
4-6kg/cm2
|
|
23
|
主供电源
|
AC:220±10%，50/60HZ 2.5KW
|
|
24
|
控制方法
|
PC Control
|
|
25
|
操作系统
|
windows XP
|
|
26
|
机器外形尺寸
|
1105*1500*1400mm（机器主体）
|
|
27
|
机器总量
|
Approx:1000kg
|
