多参量变送器 多参量差压流量计

　　多参量差压流量计--金湖天翔仪表有限公司 每件产品都是匠心之作！

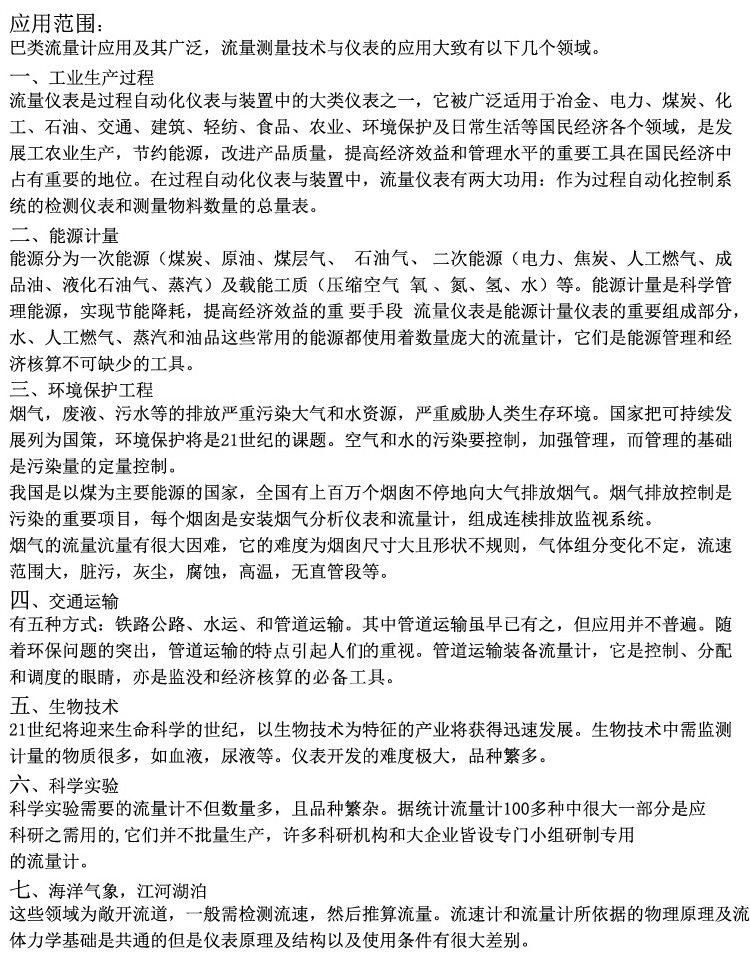

　　1、多参量差压流量计用途

　　适用于气体、液体和蒸汽的高精度流量测量。威力巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。

　　多参量差压流量计原理

　　当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能.

　　2 、多参量差压流量计设计特点

　　头截面形状的探头能产生的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

　　3.威力巴探头防堵塞设计威力巴流量探头以其的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。

　　探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

　　威力巴流量计的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

　　安装注意事项

　　1、可水平、垂直或倾斜安装，应保证管内充满介质；

　　2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；

　　3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定；

　　4、引压管路安装应符合标准规定的规范。

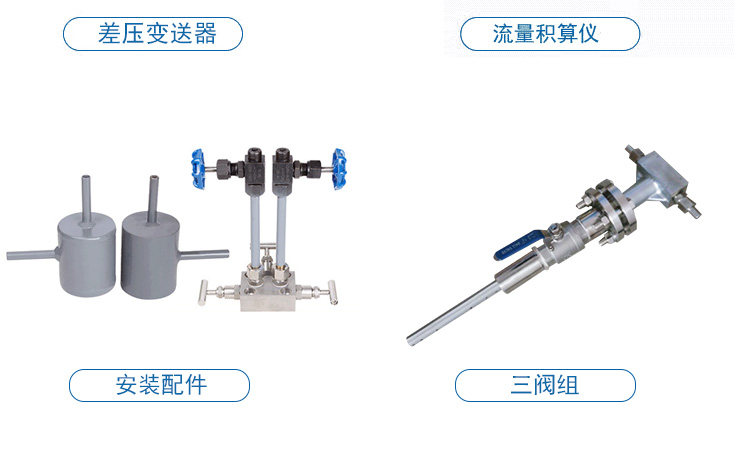

自带附件

　　引压管、本体导管（锻件）

　　可选附件

　　冷凝器、承插焊闸阀、三阀组、针型截止阀

　　可选相关商品

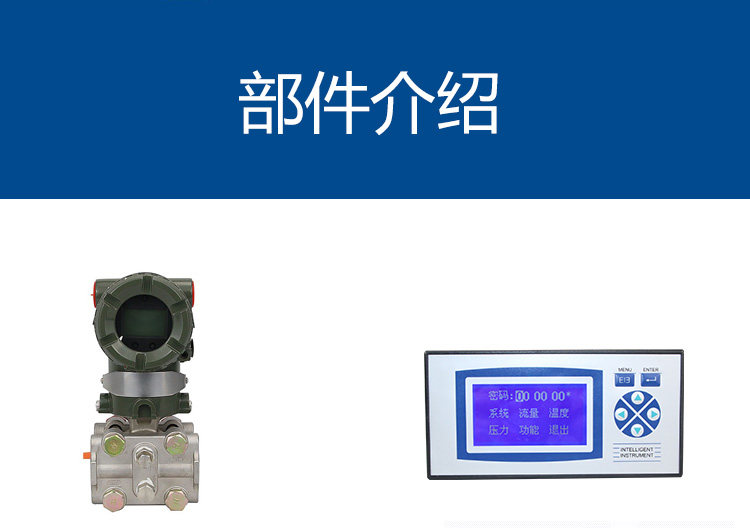

　　压力变送器、温度变送器、流量积算仪、智能差压变送器。

　　售后服务

　　欢迎您选购天翔仪表TXLV系列阿牛巴流量计产品，我公司产品若出现非人为损坏质量问题，从出厂之日起一年内实行三包，三包期外提供终身维修服务。为实现伟大的中国梦，天翔仪表与您携手一起奋斗!
