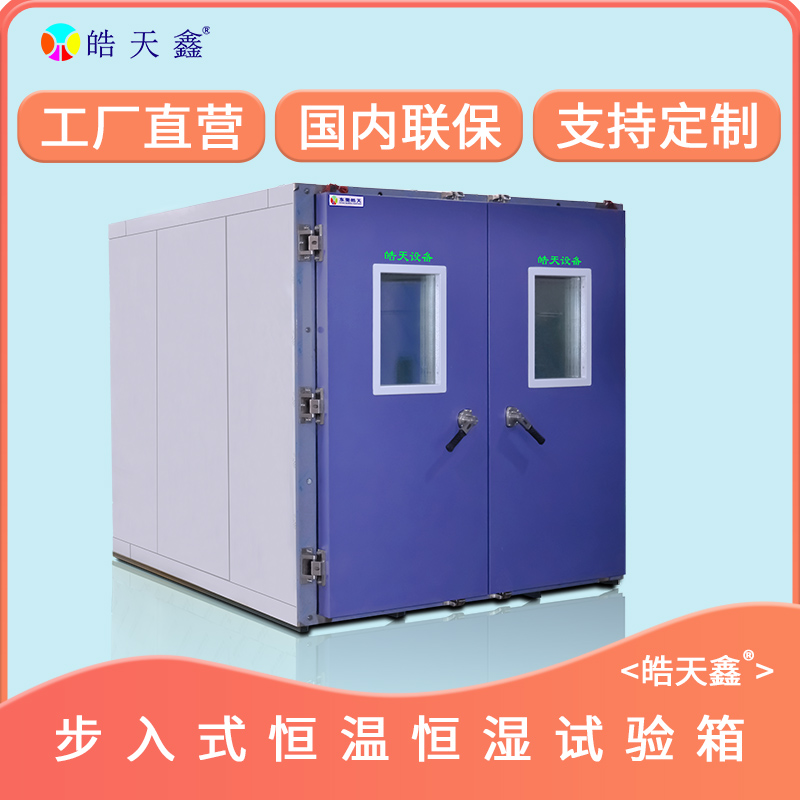

电子设备老化c步入室恒温恒湿试验箱

　　电子设备老化c步入室恒温恒湿试验箱

　　采用三层真空镀膜视窗和飞利浦节能荧光灯，无须雨刷除雾，保持清晰的观测效果，可随时观察试品的状况。

　　★水电分离确保安全：

　　加湿系统管路与电源、控制器、电路板分离，可避免因管路漏水而影响电路，提高安全性。

　　★冷冻及控制系统可靠：

　　欧美全封闭压缩机，进口环保冷媒，品牌的冷冻器件，LCD触摸屏控制器，界面友好，操作简单易学。

　　满足标准：

　　1、GB/T2423.1-2001低温试验方法；

　　2、GB/T2423.2-2001高温试验方法；

　　3、GB/T2423.22-1989温度变化试验N；

　　4、国标GJB150.3-86；

　　5、国标GJB150.4-86；

　　6、国标GJB150.5-86；

　　7、GJB150.5-86温度冲击试验；

　　8、GJB360.7-87温度冲击试验；

　　9、GJB367.2-87405温度冲击试验。

　　10、SJ/T10187-91Y73系列温度变化试验箱——一箱式

　　11、SJ/T10186-91Y73系列温度变化试验箱——二箱式

　　12、满足标准IEC68-2-14_试验方法N_温度变化

　　10、GB/T2424.13-2002试验方法温度变化试验导则

　　11、GB/T2423.22-2002温度变化

　　12、QC/T17-92汽车零部件耐候性试验一般规则,

　　13、EIA364-32热冲击（温度循环）

　　特点：

　　1. 可提供产业界大型零件、半成品、成品进行温湿度环境测试其

　　主要由控制面板、配电盘、配电盘、保温库板、送风板、加热器、加湿器、冷

　　冻机组成而成。

　　2. 彩库板单元组合，内窖可任意放大、拆装容易，可依顾客需要尺寸设计与配合

　　扩厂的迁移。

　　3. 采用多翼离心送风方式之水平扩散垂直热交换循环系统，避免任何死角使室内

　　温湿度分布均匀。

　　4. 冷冻机采用欧美压缩机，并使用环保冷媒，冷冻系统采用二元式低温

　　回路系统设计，并于不同温域采用不同压缩机工作使设备使用寿命更长。

　　5. 控制系统可选择由RS-232界面与电脑连线，使用者可以在电脑荧幕上设计程

　　式，收集测试资料与记录，呼叫程式执行，机器开关等功能。

　　6. 异常状况发生时，控制器荧幕上即时自动显示故障状态，切断电源开关，并提

　　供故障排除方法。

　　7. 具有时序记号接点功能，可使运转过程中，对外输出控制接点，提供使用者进

　　行动态试验与电脑监控。

　　8. 库板材质采用不锈钢材质及美耐钢板烤漆材质，结构坚固，防水及美观。

　　9. 温湿度实验室，温湿度实验房控制方式与特色:平衡调温控制系统（BTHC） 特

　　殊设计之天花板风扇送风强制循环系统,以P.I.D.方式控制SSR,使系统之加热

　　加湿量等于热湿损耗量,故能长期稳定的使用。

　　箱体结构：

　　步入式恒温恒湿试验箱室体底座采用8#槽钢焊接成网式框架，

　　以便于在水平条件下能承受室体及人员试件的重量，而不产生室体底面凹凸不平及开裂等。承受力200kg/每平方米 ，室体（试验室主体（壳体））分为六个室体面及一扇式室体大门，尺寸为1800×2000 mm，室体材料为内胆不锈钢板（防止长时间在湿度运行状态下内壁生锈），外胆为彩钢板（国内），保温介质为聚氨脂硬质发泡隔热，质轻耐抗击，隔热性能佳，步入式恒温恒湿试验箱大门材料同样为彩钢板制成，大门拉手为内外开启式，以便于试验人员从封闭的室内自由开启大门。

　　构造设计：（可拆装现场拼装结构方式）

　　1）新一代外观设计，箱体结构、控制技术均做较大改进，安装方便，技术指标稳定，运行可靠，维护方便

　　2）设备布局：设备按照分体式结构设计制作，工作室现场拼装成型，电控柜做成整体结构，底座使用国标方钢喷涂做成整体框架，在工作室室体部分和试验箱门及配电柜等部位使用加强筋，保证设备的整体结构坚固稳定。

　　3）箱体外壳：采用彩钢板，美观，平整，大气，圆弧型设计，线条流畅自然，设计合理，经久耐用。

　　4）保温层：使用硬质PU发泡和硅酸铝棉，硅酸铝棉比同类玻璃纤维棉具有耐高温，传热系数低等特点，保温层厚度为100mm，确保试验室内温度不会传到设备外体，使得试验试验温度更。

　　5）工作室内壁：采用304镜面不锈钢材料，使用国内目前的加工设备加工成型。

　　6）箱门：采用门结构，试验箱门与箱体之间采用双层耐高温之高张性硅胶密封条以确保测试区的密闭。大门内外板材料均为不锈钢制成，美观，耐用，采用无反作用把手，操作更容易，经久耐用，不易损坏。

　　7）观察窗：在试验箱门中心的位置安装有两个观察窗口，用以观测室内试样的变化。观察窗采用三层中空钢化玻璃，内外双层胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点，配有照明灯，可在光线不足时辅助观看试验箱内的试验情况。

　　8）空气循环通道：采用强制循环通道，即通过离心风机将工作室中空气从风道下部吸入，经加热、制冷蒸发器加热冷冻后从风道上方吹出，在工作室中与试验品进行冷热交换后再有风道下方吸入，反复循环，从而达到温度的设定值要求。

　　9）电控制柜：设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等等，操作方便，简单，易于维护。温度及时间可以多段编程控制，可任意设置温度及时间并自动实行。

　　控制系统：

　　进口可编程触摸式液晶中文对话式显示，微电脑集成控制器

　　温湿度显示控制仪表采用（日本）全进口超大屏幕画面（5.7寸LED显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。精度：0.1℃(显示范围)

　　解析度：±0.1℃；

　　感温传感器：PT100铂金电阻测温体；

　　控制方式：热平衡调温调湿方式；所有电器均采用（施耐德）系列产品

　　温湿度控制采用P . I . D+S.S.R系统同频道协调控制

　　具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为稳定

　　控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示

　　具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定值为99小时59分

　　制冷系统：

　　缩机：德国比封闭比泽尔压缩机

　　制冷方式：复迭式制冷、R22单级制冷

　　冷凝方式：风式冷却

　　温度控制系统：

　　显示器：40*68点、

　　背 光：CFL（冷阴极型萤光灯）

　　多组PID控制出力：温度*3、逆动作

　　6组干接点，提供设备升级空间

　　资料记忆保存：不挥发性RAM

　　程式段数50STEP、程式组50个PATTEN

　　485/232接口，以便数据打印、存储。（需订货时说明）

　　控制方式：热平衡调温方式
