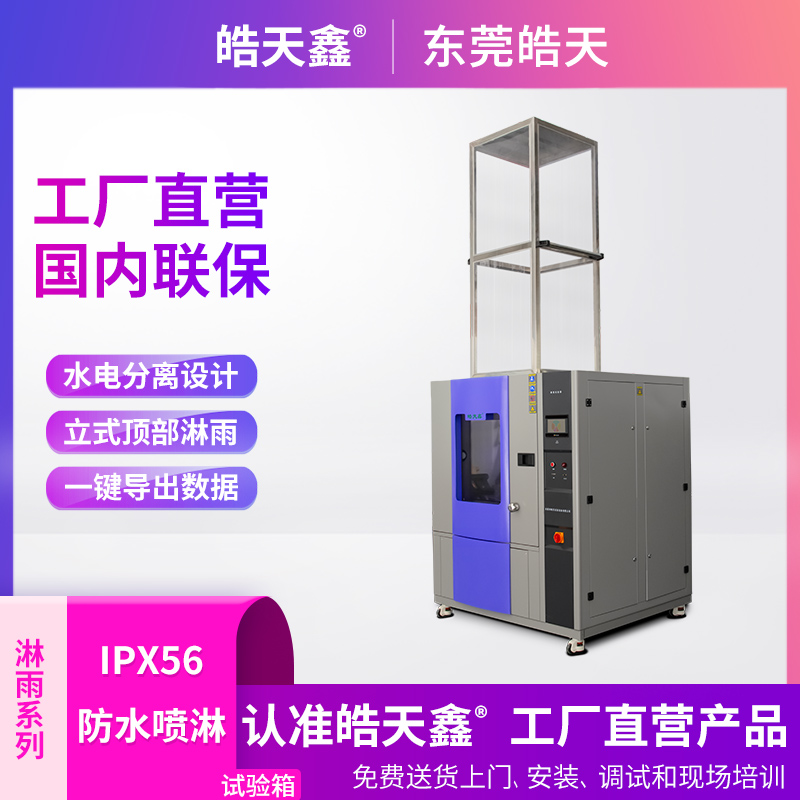

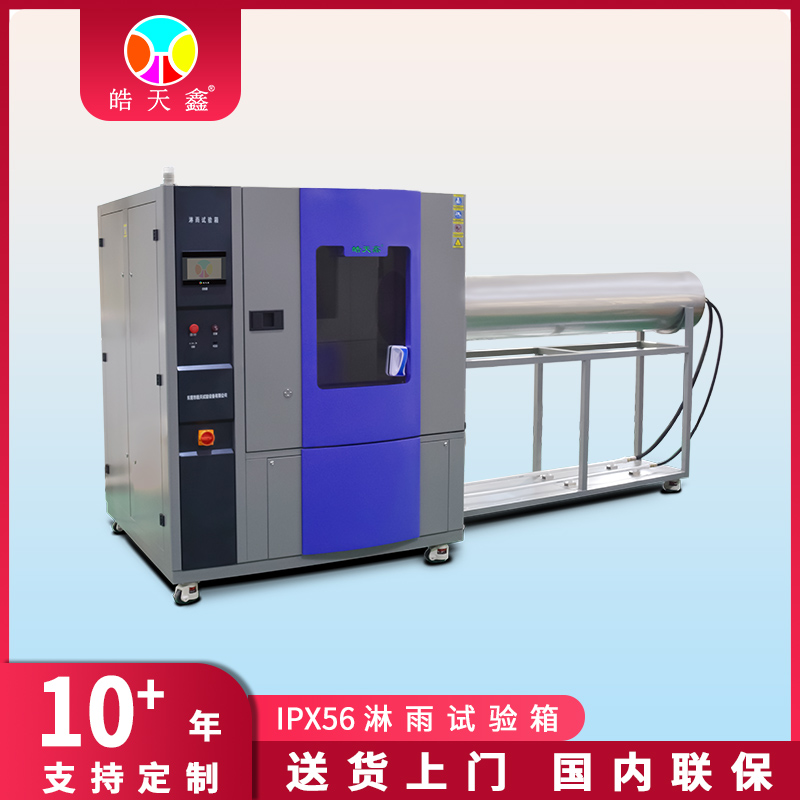

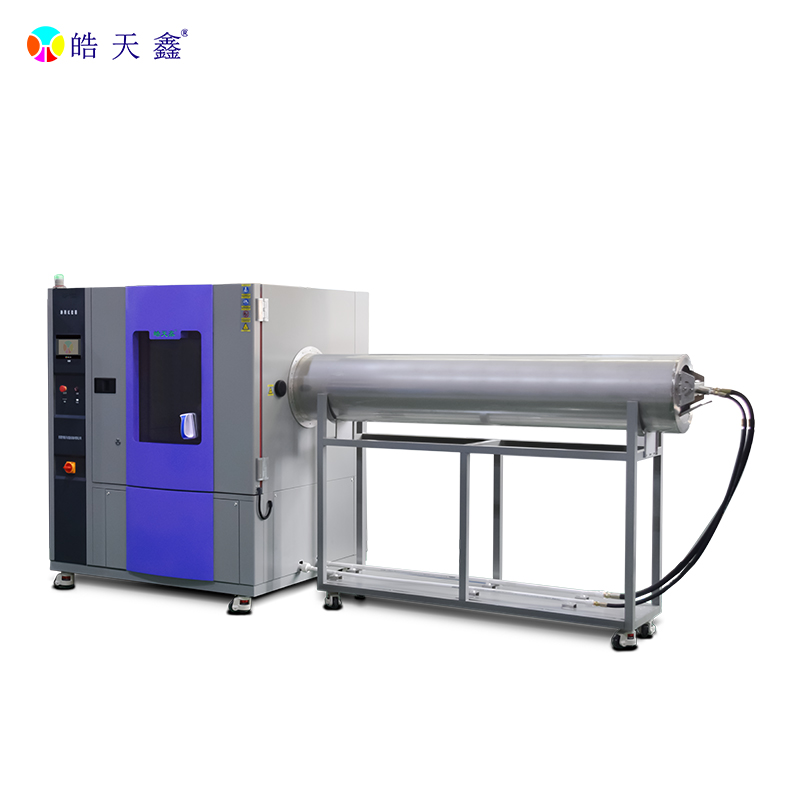

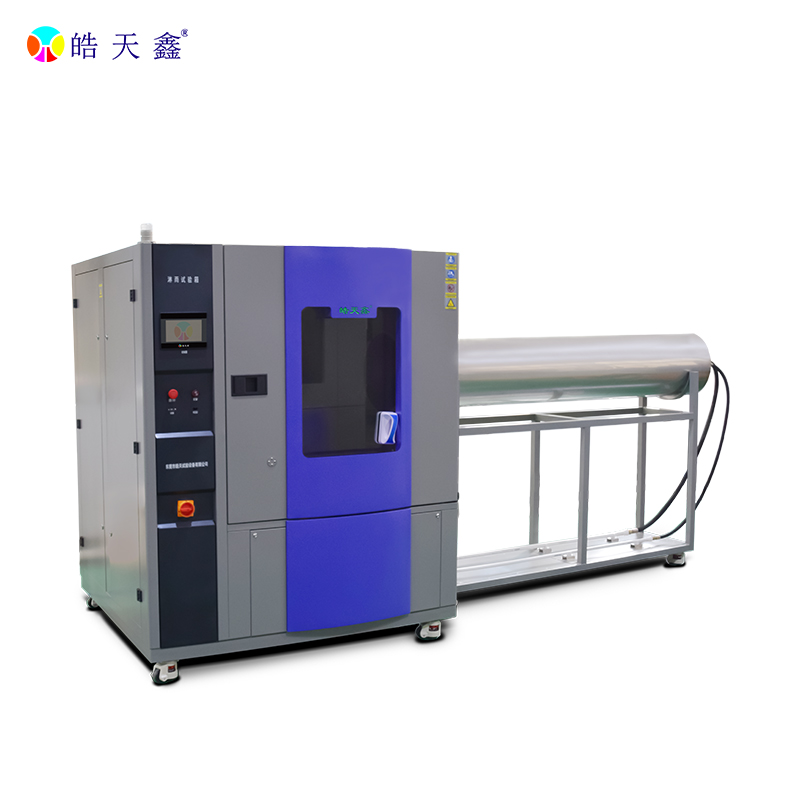

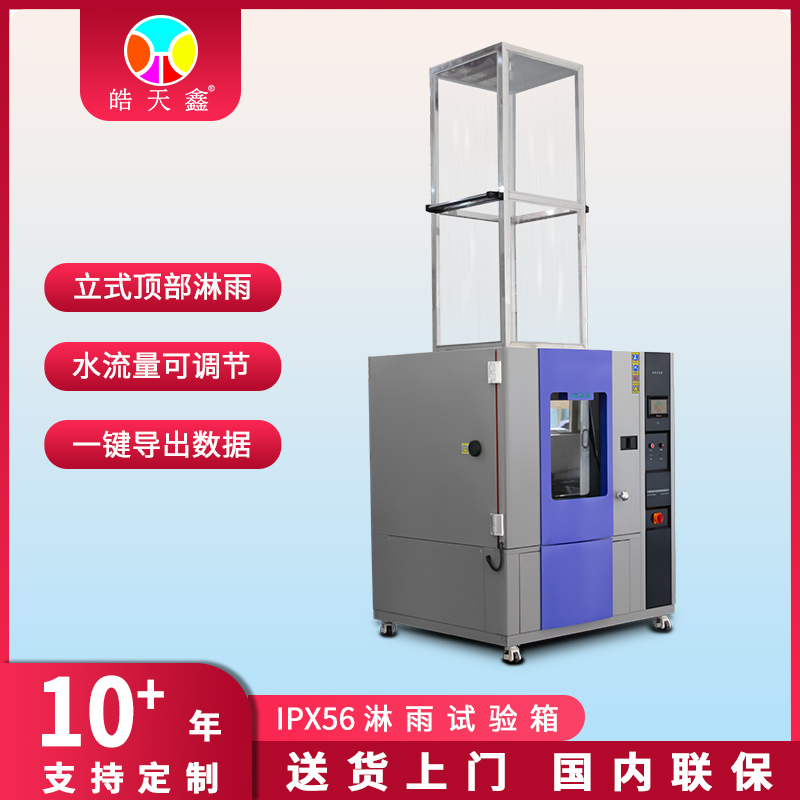

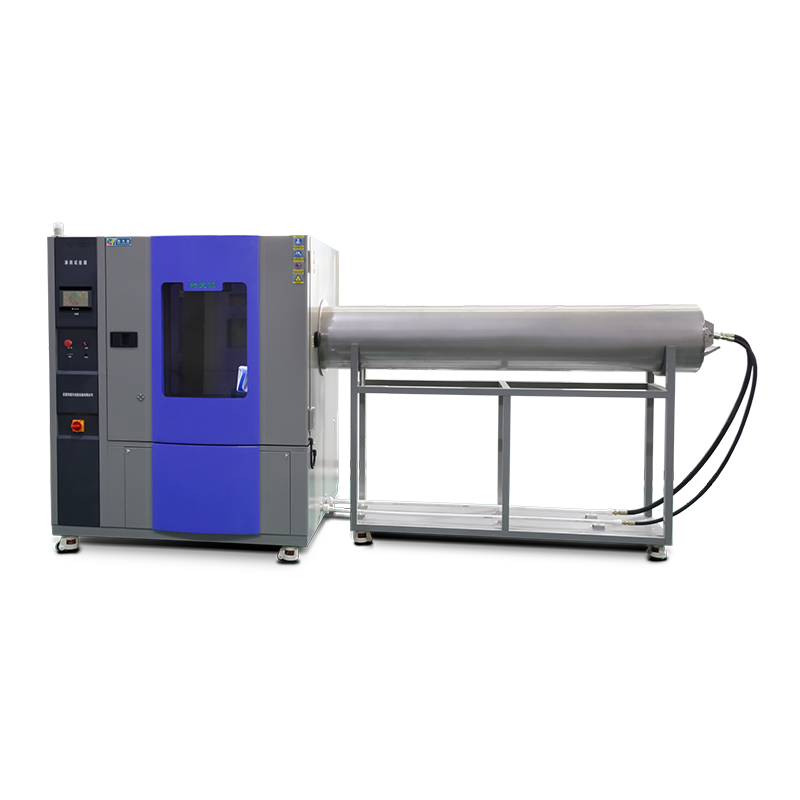

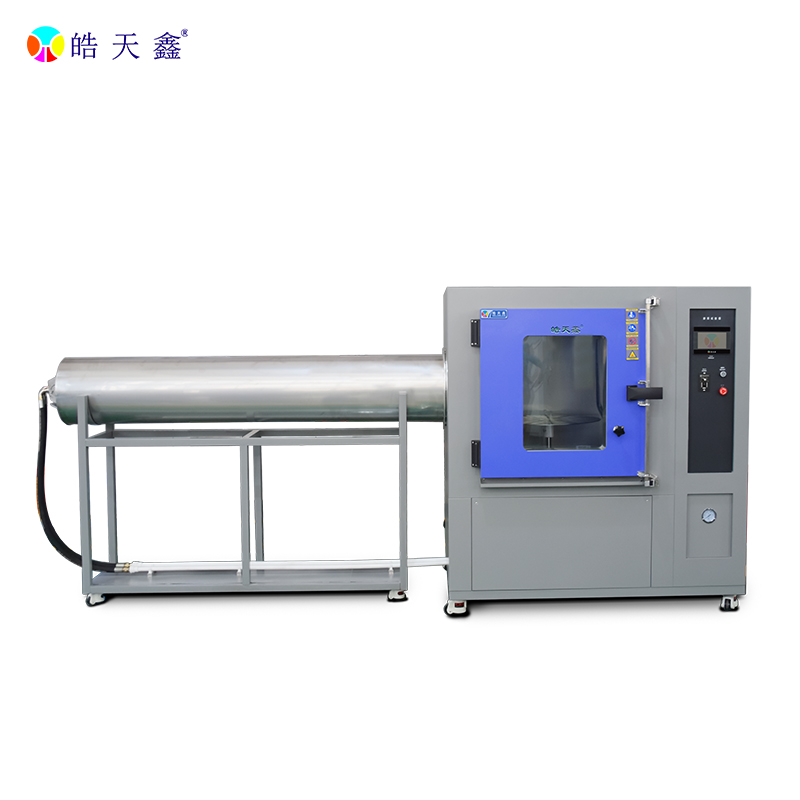

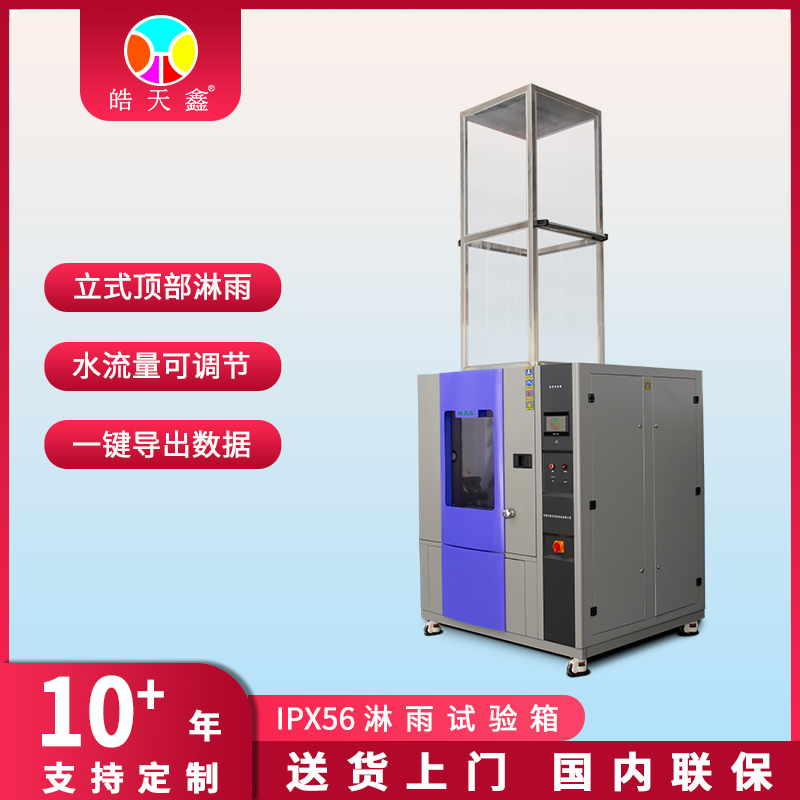

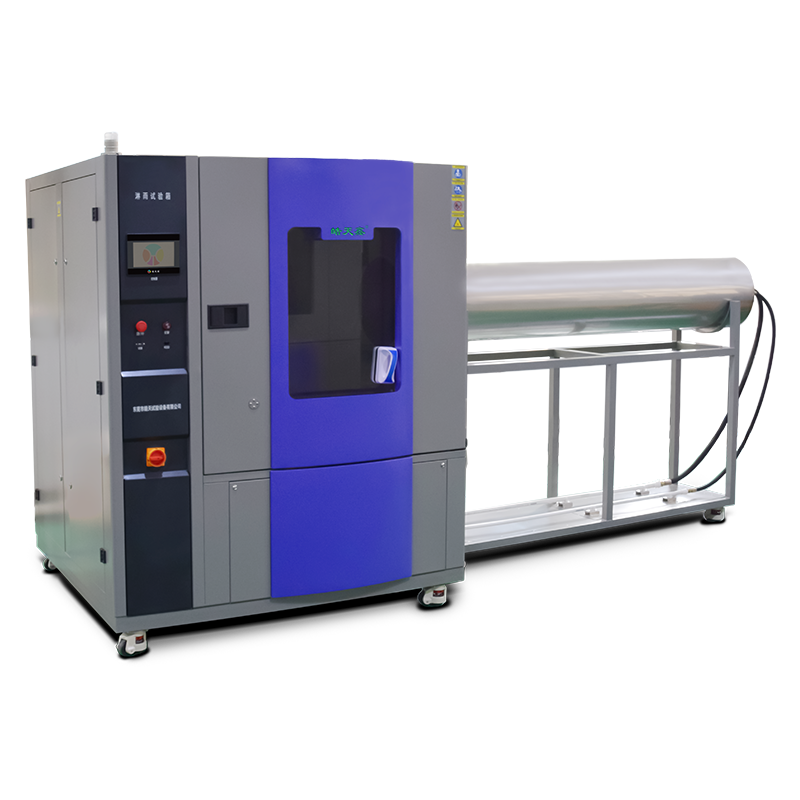

全环境模拟淋雨防水密封综合试验

　　IP防水等级试验机系根据IEC60529、GB4208-1993<<外壳防护等级（IP代码）>>标准要求设计制造.该设备广泛用于灯具及电工电子产品认证检测机构及生产企业品管部门对产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6的防水检测用途；该设备已广泛应于各机电实验室、国内外产品认证实验室，设备性能达到有高水平。设备程式中有标准试验选项，用户可选择需要的标准测试项无需设置即可进行试验；另配有自定义测试选项，用户可自行设置测试数据，以适应不同的测试标准；载物台转盘可以倾斜150，自动转换测试位置，以适应IPX2试验的倾斜要求，使用户在进行IPX2试验时不用停机换位即可自动完成试验作业，同时保证了试验数据的可靠性与准确性。

　　箱体结构

　　1. 箱体采用SUS304不锈钢材料，试验箱上部为试验室和控制屏，下部安装水泵、水箱、电动机和减速传动机构。

　　2.箱体门为有机玻璃，采用硅橡胶密封，有较好的密封性能，门上装有雨刮器便于观察试验情况。

　　2.喷管采用不锈钢管制造，喷孔采用激光加工技术，具有较高的精度。

　　2.工作室其他所有接触水的部分均采用不锈钢活铜质材料，不会产生锈蚀现象。

　　淋雨试验箱控制系统

　　1.定时控制：配备数字式，在范围内可随意调整试验时间。

　　2.调速控制：采用变频调速器，调速平稳，控制精度高。

　　3.流量压力控制：采用手动阀控制流量和压力，数字式流量计指示流量，弹簧式压力表指示压力。

　　1、试验箱采用PLC模块控制，全自动式手写设定，直观的操作界面，整体美观大方，操作方便简捷

　　2、温湿度曲线可实时显示

　　3、具有历史记忆功能(可查询7天以内的历史试验记录)

　　4、温度:0.1℃(显示范围)

　　5、时间:0.1min

　　主要技术参数:

　　1． 喷水孔径：φ0.4mm（或φ0.8mm）

　　2． 喷水孔间距: 50mm

　　3． 喷水环半径: R400mm

　　4． 喷水管管径: φ16mm

　　5． 摆 管摆角 幅 度: 0～±180°可调

　　6． 摆 速 调 节: 无级调节

　　7． 每孔平均水流速度： 0.07L／min（或0.6L／min）

　　RDP-500淋雨试验箱直（旋）管主要技术参数：

　　1． 转臂长度：500mm

　　2． 喷管通径：φ15mm

　　3． 喷孔直径：φ1.2mm

　　4． 喷孔个数：40

　　5． 喷孔间距：12.5mm

　　6． 喷管转速：23转/分

　　7． 旋管角度：360°旋转

　　8． 旋管喷水水压：290kpa可调

　　9． 旋管水流量：39.2L/min

　　作用

　　一、的那些标准参数：

　　*部分：IPX3、IPX4：

　　喷水水压：50～150kpa，用户设定压力（控制系统控制）

　　水流量：10（1+5%）L/min

　　喷头外径：直径102mm

　　喷头内径：直径100mm

　　喷头开孔表面弧度：78°

　　喷淋用水：自来水

　　铝质挡板、不锈钢平衡锤

　　喷头孔径：直径0.5mm，共121个孔，里面两圈共12个孔，间距30°，外面4圈共24个孔，间距15mm

　　第二部分：IPX5、IPX6:

　　喷嘴螺纹联接、快速更换

　　喷嘴距外壳距离：2.5-3m(试验人员控制)

　　喷水角度：任意可调

　　喷水口径：? 6.3 ㎜ ? 12.5 ㎜

　　水流量：12.5±0.625L/min 100±5L/min可调

　　二、淋雨试验箱制造要求：

　　时间控制：0-9999S任意时间可设（试验时间结束，装置自动停机）

　　流量控制：IPX3、IPX4、IPX5与IPX6流量分别调节

　　水压力控制：压力可设定和控制，且在试验期间保持压力恒定

　　总功率：1.5KW

　　水箱尺寸：700×700×700mm （D*W*H）
