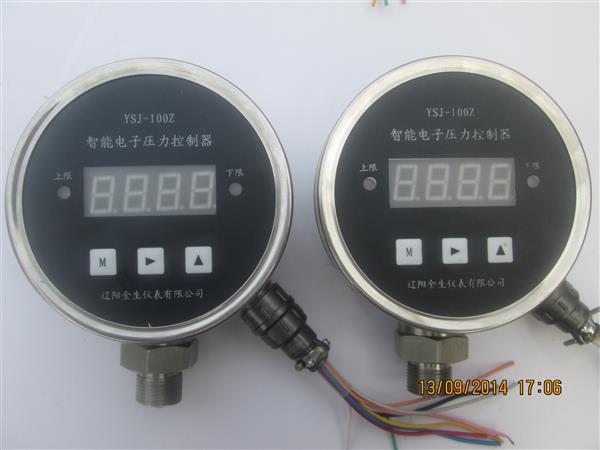

YSJ-100Z型智能压力继电器

　　YSJ-100Z型智能压力继电器是一种用于测量各种液体、气体及蒸气的压力，并将压力信号转换成标准信号，进行自动控制与安全保护的仪表。

　　该仪表结构采用压阻元件大规模集成电路和单片机技术及新颖的薄膜按键，因而该产品具有抗干扰能力强，密封性能好，精度高，量程宽，数字显示压力值及输出控制功能。调节方便，无机械磨损，无泄漏等特点。不用配

　　置二次仪表就可实现自动测量和控制。该仪表的各项性能指标达到了国内外同类产品的先进水平。

　　（1） 性能参数：

　　量 程：0～160Mpa

　　环境温度：-40～85℃

　　供电电源：AC220V、DC24V

　　设定范围：可全量程设定

　　精 度：≤0.5

　　长期稳定性：0.2%FS年

　　输出信号：4～20mA

　　报警输出：上限报警、下限报警

　　输出触点容量：AC250V、3A

　　（2） 特点

　　1、2、点可全量程设定、设定调节方便；不用配置二次仪表就可以实现自动测量和控制；

　　控制精度高；

　　1、2、点输出触点均有常开状态及输出状态指示；

　　（3） 面板功能（见图一）

　　①报警指示灯：当1、2、继电器吸合时该指示灯亮。

　　②压力显示窗：显示压力值。图一

　　图一

　　③报警设定：

　　■ 键为设置键、▼键为移位键、▲键为加一键。

　　如密码输入出错，请等待2分钟待恢复测状态后重新输入密

　　按■键进入功能设定状态。显示0555按移位键▼到低位，按加一键▲使显示0556（进入设定密码）。按■进入报警点设置并显示—On1为上限报警设置。—On2为下限报警(其余无用) 。按▼键显示原设定值。使用▼与▲将数值设定到需要设定的报警值。上限报警为当测量值大于设定值时继电器吸合，报警输出。小于设定值时继电器断开。下限报警为测量值小于设定值时继电器吸合，报警输出。大于设定值时继电器断开。报警输出。继续按■键返回到测量状态。保存设定数据

　　。如果没有按到保存，这一步所有的设置数据将不被保存。在设定过程中如果超过2分钟没有按动三个设置键中的一个将自动返回到测量状态。

　　按▼为移位键，每按一次此键闪烁位，右移一位，1—4循环。

　　按▲为加一键，每按一次此键闪烁位加一，0—9循环。

　　（4）使用方法

　　①将YSJ-100Z智能压力继电器连接电缆（接线见图二）接好后，再检查电源电压是否相符，确认无误后可接通电源。通电预热半小时后再进行设定调节。

　　③继电器设定调节完成后，LED显示为系统实际压力值。当压力值上升某继电器设定值时，该继电器输出指示亮，继电器吸合。反之，当压力值下降时该继电器为释放。
