GDS-5TX瞬时日差测量仪

　　一 、概述（可测6个频率，其中4个可定制1M-100M范围内的其他频点）

　　智慧源牌GDS-5TX瞬时日差测量仪默认适用于使用4M、4.194304M、12M、14.31818M、32768Hz、1Hz/2Hz的电子产品时钟电路，如：汽车电子钟、智能电表、电脑主板、温控器、定时器、电子秤以及电子收款机上计时功能的精密测量，其外观如图1所示。其中MHz级频率4个频点可根据用户定制1-100M之间其他频点。

　　图1. 智慧源牌GDS-5TX瞬时日差测量仪

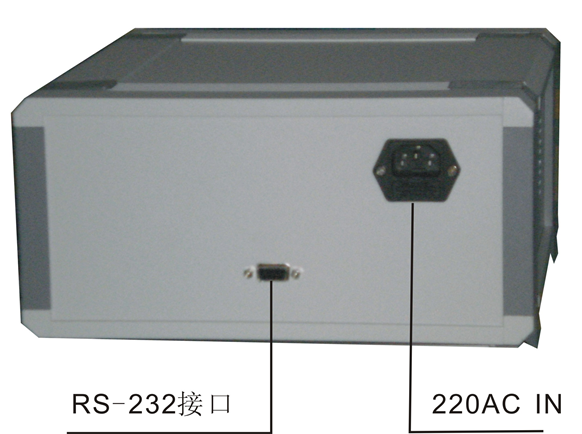

　　智慧源牌GDS-5TX瞬时日差测量仪 附有RS232接口可与PC相连，将实时测量数据送到上位机以便修正电路时钟误差。另配置1.0米的探头一支，以适应较大的线路板测量。

　　智慧源牌GDS-5TX瞬时日差测量仪有五档量程，6个频率档：

　　u ppm：百万分之一误差

　　u s/d：每日误差

　　u s/m：每月误差

　　u s/y：每年误差

　　u F：4M、4.194304M、12M、14.31818M、32768Hz、1Hz、2Hz时钟的频率误差

　　与其他公司同类产品相比，其优点如下：

　　u 具有超灵敏的传感器使接收更灵敏；

　　u 测量时钟采用非接触方式，秒脉中采用接触方式与电器相连

　　u 采用拉丝氧化面板美观大方；

　　u 内置快速处理器和TCXO（带温度补偿的基准时钟晶振）；

　　u 对被测信号的强弱以16级电平指示使用直观明了；

　　u 可设定上限和下限值，超过范围自动报警；

　　u 人机对话采用旋转编码器编码，操作方便；

　　u 精度优于0.03s/d。

　　二、特性

　　1. 测量范围：多费率电子电能表、电子产品时钟电路

　　2. 电源电压：220V AC 50HZ

　　3. 测量频率：4M、4.194304M、12M、14.31818M、32768Hz、1Hz、2Hz (32.768KHz-100MHz频点可定制)

　　4. 测量周期7个可选：1秒、2秒、5秒、10秒、20秒、32秒、60秒

　　5. 基准频率：16.384MHZ TCXO

　　6. 测量精度：优于0.03s/d

　　7. 量程：五档可选，ppm(百万分之一误差率)，s/d(每日误差)，s/m(每月误差)，s/y年差，F 时钟频率误差

　　8. 信号强度指示：16级指示使用直观明了

　　9. 报警设定范围：正负200ppm

　　10. 体积：13cm×27cm×29(cm)

　　11. 显示方式：四位4.5寸LCD显示

　　12.配有RS232接口可连PC修正时钟误差。
