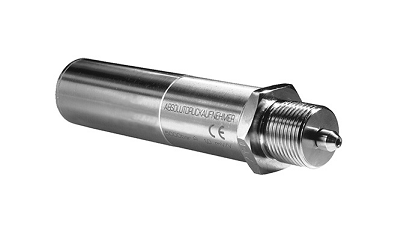

超高压高精度用压力传感器
· 超高圧3000bar?高精度 0.2%R.C.
· 優れた信頼性と安定性
· 静的?動的圧力の変化、ピーク圧、圧力変動の計測
· 保護等級IP67(DIN 40050,IEC 529に基づく)
| 測定媒体
|
水?油?ガス等SUS630を腐食させない媒体
|
|
測定種類
|
正圧の測定が可能
|
|
定格容量
|
3000bar
|
仕様 (機械的入力特性)
| 圧力タイプ
|
絶対圧力
| |
|
初期値
|
0bar
| |
|
VDI/VDE2600に基づくフルスケールにおける機械的特性
|
標準温度における動作範囲
|
0～150%
|
|
標準温度における限界圧
|
200%
| |
|
テスト圧
|
150%
| |
|
破壊圧
|
>200%
| |
|
動的圧力
|
| |
|
DIN 50 100に基づく動的振動振幅固有振動数
|
70%
| |
|
固有振動数
|
>100kHz
| |
|
自己体積
|
900mm3
| |
|
コントロール部体積
|
1.5mm3
| |
|
材質
|
被測定物接触部の材質
|
1.4542
|
|
外気接触部の材質
|
1.4542、1.4301、ニッケルメッキ黄銅 クロロブレン天然ゴム、シリコン
| |
仕様 (出力特性)
| 定格感度
|
1.5±0.15%mV/V
| |
|
ヒステリシスを含む非直線性
|
±0.2%
| |
|
繰り返し性(DIN1319に基づく)
|
±0.05%
| |
|
出力の温度影響(※1)
|
定格温度範囲において
|
±0.1%
|
|
許容温度範囲において
|
±0.2%
| |
|
零点の温度影響(※1)
|
定格温度範囲において
|
±0.1%
|
|
許容温度範囲において
|
±0.15%
| |
|
定格ブリッジ印加電圧
|
5V
| |
|
ブリッジ印加電圧の定格範囲(有効値)
|
0.5～12V
| |
|
標準温度における入力抵抗
|
350±5Ω
| |
|
標準温度における出力抵抗
|
350±1.5Ω
| |
|
500V ACにおける絶縁抵抗
|
5000MΩ
| |
