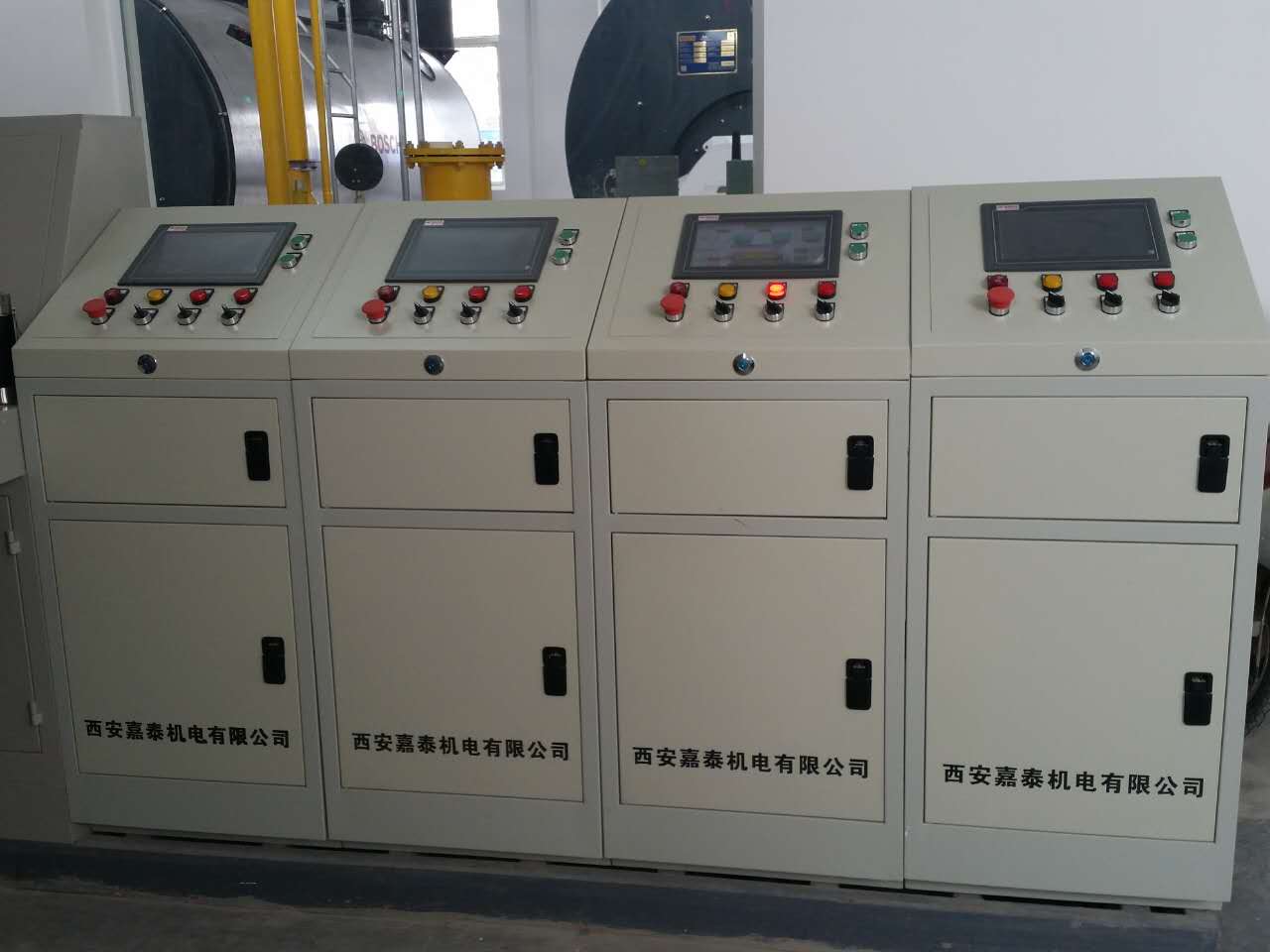

锅炉PLC触摸屏控制柜

　　控制系统采用德国西门子PLC200模块系统作为燃气锅炉控制系统的核心，彩色中文触摸屏作为显示屏，全面实现对燃气真空热水锅炉及相关的辅机的自动监控和管理功能、安全检测功能，对锅炉进行操作或参数设置上传下载，以及对锅炉的运行状态和故障状态进行监控。整个控制系统的设计充分体现了控制分散，信息管理集中的现代工业设备，预留标准的RS485接口，轻松实现与上位监控系统的数据链接，实现多台锅炉的群控功能；控制思想的发展理念，具有投资性价比高，可靠性好、便于扩展，等优点。

　　系统构架的设计是指整个锅炉控制系统的框架设计，在严格遵循控制系统设计标准和设计原则的基础上，我方根据燃气热水锅炉的运行特点和中央监控系统的功能要求，能实现三台互为备用的模块化控制，能实现本机手动及远程中控的快速转换，能实现的自动控制，并考虑控制系统的科学性和先进性要求，将整个按操作的等级分为燃烧器控制部分系统、锅炉本体控制部分和现场仪表控制三个部分。

　　控制器功能描述

　　 控制功能

　　1.锅炉自动控制系统可以实时检测、显示、监控锅炉的各种数据：

　　2.燃烧器启停顺序控制

　　3.循环泵连锁燃烧器设备。循环泵处于正常状态或者锅炉真空压力状态、温度运行状态正常时，才能开启燃烧器；

　　4. 具有完善的安全保护
