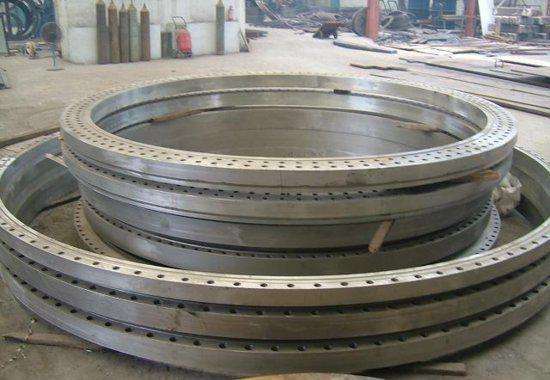

大口径平焊法兰

　　平焊法兰（Slip On Flange，简称SO法兰）是管道系统中常用的一种法兰类型，其名称源于安装时需将管道“滑入”法兰内孔进行焊接。以下是关于平焊法兰的详细介绍：

　　1. 结构与特点

　　结构：

　　平焊法兰内径略大于管道外径，安装时管道穿过法兰，然后在法兰端面与管道外壁之间进行角焊缝焊接（通常内外两侧均需焊接）。

　　外观：

　　法兰端面为平面（Flat Face, FF）或凸面（Raised Face, RF），无颈部（与带颈法兰区别明显）。

　　优点：

　　成本低：材料用量少，制造简单。

　　安装便捷：适合空间受限的场景，调整对中方便。

　　重量轻：适用于低压、非关键工况。

　　缺点：

　　强度较低：因无颈部支撑，抗弯曲和疲劳性能弱于带颈法兰（如WN法兰）。

　　适用压力受限：通常用于PN10/16（国标）或Class 150/300（美标）及以下压力。

　　2. 应用场景

　　介质：水、空气、油品等非腐蚀性、非剧毒介质。

　　行业：

　　低压化工管道

　　建筑给排水

　　暖通空调系统

　　不适用场景：高温高压、频繁振动或易腐蚀环境。

　　3. 标准与规格

　　国际标准：

　　美标：ASME B16.5（Class 150/300）、ASME B16.47

　　欧标：EN 1092 1（PN6~PN40）

　　国标：

　　HG/T 20592~20635（化工部法兰标准）

　　GB/T 9119 2010（板式平焊法兰）

　　尺寸参数：

　　需根据标准匹配公称直径（DN）、压力等级（PN/Class）及密封面类型（FF/RF）。

　　4. 安装注意事项

　　1. 焊接要求：

　　确保内外角焊缝饱满，避免未焊透或气孔。

　　焊后需清理焊渣，检查焊缝质量。

　　2. 对中调整：

　　管道与法兰内孔需保持同心，避免偏斜导致应力集中。

　　3. 密封垫片：

　　根据介质选择垫片（如橡胶、石棉、金属缠绕垫）。

　　5. 与其他法兰对比

　　| 类型 | 平焊法兰（SO） | 对焊法兰（WN） | 承插焊法兰（SW） |

　　| ------------| ---------------| ------------| -----------------|

　　| 结构强度 | 低 | 高（带颈部） | 中等 |

　　| 适用压力 | 低压 | 高压 | 中压 |

　　| 焊接复杂度 | 简单 | 复杂（需对接焊） | 中等（承插焊） |

　　| 成本 | 低 | 高 | 中 |

　　6. 选型建议

　　优先考虑工况压力、介质特性及预算。

　　在振动频繁或温度骤变场合，建议选用带颈法兰增强可靠性。

　　腐蚀环境需选择不锈钢（如304/316）或衬塑法兰。

　　如需进一步了解具体标准尺寸或安装案例，可提供更多参数以便解答。

　　河北恒通管件集团有限公司是一家集研发、制造、销售于一体的金属管件制造企业。最初由创立于80年代的乡镇企业于1996年改制为河北省沧州恒通管件制造有限公司，并于2018年成立河北恒通管件集团。自改制以来，公司始终秉持专注进取精神，以创立百年恒通为目标，在成为国内行业的前提下，先后两次带队赴德国、意大利、奥地利等国外同行企业考察学习、交流技术和经验，探索生产过程的智能化以及管理软件的不断创新，争取在公司成立五十周年之时，借国家“”的东风，把恒通打造成管件行业的者。

　　经过近30年的快速发展，凭借对金属材料特性及加工工艺特性的扎实技术经验基础，依托管件产品在各应用领域的升级发展需求，我们一直同步进行各领域产品的科技创新，始终走在市场的前面。

　　炼化领域，、柴油、渣油、蜡油、加氢裂化装置用TP321、TP347、TP347H、镍基合金等特殊材质高压临氢管件，高硫油气净化项目用N08825系列镍基合金钢管件在镇海炼化基地项目（一期、二期）、海南炼化、中石油锦州石化、中石油锦西石化、广东炼化、中石化安庆石化、埃克森美孚惠州大亚湾炼化一体化、浙江石化等大型炼化项目中广泛应用，替代了进口，填补了国内空白。

　　石油天然气长输管线领域，我们在稳定掌握了X80钢级大口径厚壁管件与弯管产品制造工艺的基础上，研制成功了－ 45℃低温工况裸管运行的X80钢级管件与弯管系列产品在国家管网中俄天然气管线工程、西气东输三线、四线、川气东送二线等重点项目工程中获得了大量的业绩并赢得了客户的一致好评，同时对X100钢级管线配套产品也做好了及时的技术储备。

　　在火力发电电站锅炉及四大管道领域，对超超临界主蒸汽管路用P91、P92材质锻制三通、热压弯头及热煨弯管，已全面完成了国产化工艺研究与生产，并积极进行核电站用核1级不锈钢管件及控铬碳钢、合金钢管配件的研发。

　　在市场方面，我们以国家管网石油天然气领域为重点，并大力发展核电、保密项目、发电、煤化工等领域市场。在中石化的电子采购系统中业绩排名始终在前五名。在中石油，我们是炼化板块12家管件供应商之一，4家高压临氢管件供应商之一，管道天然气板块的弯管一类供应商。在中海油，我们是海工的管件供应商。 在国内五大电力集团和哈锅、上锅、东锅等电站建设知名企业，我公司是高压合金管件与工厂化预制的主要供应商和网络成员单位。在新兴的煤化工建设用管件方面，我公司持有高度的市场占有率。

　　公司发展至今已拥有国际一流、配置完善、功能齐全的生产与检验设备设施。现有的两个生产厂区，按产品特性划分了功能明确的独立车间和原材料及成品库房：核电高压管件车间、不锈钢管件洁净车间、配管车间、热煨弯管车间、常规管件车间、热处理车间、管件防腐车间、酸洗钝化车间。主要生产设备有： 10000吨液压机、10000吨三通挤压成型机、3000吨不锈钢弯头冷推成型机、DN1400中频加热推制弯头机、DN1500中频加热弯管机、全自动固溶热处理机器人、16x4.5米天然气热处理炉、6x3.5米天然气热处理炉、6x3.5米台车式电阻炉、DN2200管件埋弧自动焊机、DN2000立式车床，弯管管件液体环氧防腐、环氧粉末防腐生产线各两条，生产用纯净水处理装置两台，与配套的系列先进生产设备和高精度工装可满足全系列管件的生产需求。

　　根据产品质量检验和新材料产品研发的需要，公司配置了功能齐全设备先进的质量检测中心，并取得了国际CNAS实验室体系认证，其能力可以满足目前新材料、新工艺产品的化学成分、力学性能、金相组织、焊接性能、耐腐蚀性能及耐压性能等技术指标的检验。主要检测设备有：德国产斯派克全元素直读光谱仪、德国产日立多通道（Fe、Ni. Ti）全元素直读光谱仪、红外碳硫分析仪、可见分光光度计、1000KN电液伺服试验机、三思牌300KN电子高温拉伸试验机、摆锤式冲击试验机、-196℃冲击试验低温仪、微机分析高倍金相显微镜、水压试验机等金属材料理化检测设备，射线探伤机、超声波探伤仪等无损检测设备，以及检测不锈钢管件抗蚀能力的试样高温敏化炉和晶间腐蚀、点腐蚀装置。所有检测设备和设施的先进程度和度均满足国家相关标准的要求。

　　公司是“专精特新小巨人”企业、“管件产品省级单项制造业企业”、省级企业，河北省“”创新创业团队，拥有一支技术精湛、志向远大的团队，先后通过了IS09001、ISO14001、ISO45001、API、ASME、ABS、CE、CCS等管理体系认证。面对高速发展的管道装备制造行业，我们秉承、敬业、激情、创新的发展理念，坚持以客户为本、以信用为先的服务准则，以自身的技术优势，用心解决用户最迫切、最实际的需求，以的产品、先进的技术为用户提供完美的服务。

　　河北恒通管件集团有限公司期待与您合作！
