联系人：向先生
邮箱：906910694@qq.com
电话：15925238688
地址： 云南昆明市官渡区昌宏路建材家装广场90号
| 材质 |
聚丙烯(PP) |
长度 |
3-12mm |
| 抗拉强度 |
≥270MPa |
弹性模量 |
≥3.5GPa |
| 断裂伸长率 |
15%-25% |
密度 |
0.91g/cm³ |
| 耐酸性 |
优良 |
耐碱性 |
优良 |
| 执行标准 |
GB/T 21120-2007 |
|
聚丙烯纤维是一种以聚丙烯为原料，通过特殊工艺加工而成的合成纤维，主要应用于混凝土、砂浆等建筑材料中。它能够有效解决混凝土早期塑性收缩裂缝问题，提高基体的抗裂性能、抗渗能力及耐磨性。在建筑工程、道路桥梁、水利设施等工况下，聚丙烯纤维作为次要增强材料，与主筋协同工作，显著延长结构使用寿命，是现代土木工程中不可或缺的功能性添加剂。

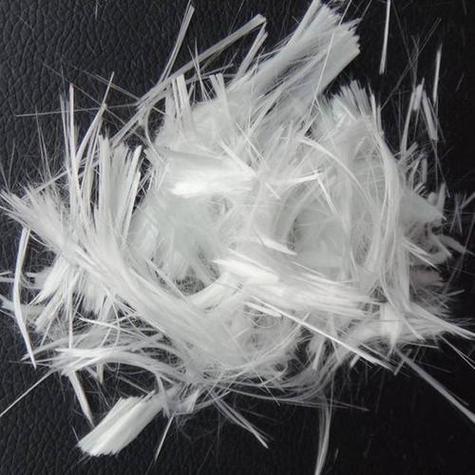

该聚丙烯纤维通常呈白色或本色束状单丝，长度常见规格为3mm、6mm、9mm、12mm等，直径多在18-50微米之间。其抗拉强度一般大于270MPa，弹性模量约为3.5GPa，断裂伸长率控制在15%-25%范围内。产品符合GB/T 21120-2007《水泥混凝土和砂浆用合成纤维》国家标准，具有耐酸碱性、耐腐蚀、无毒无味等特性。密度约为0.91g/cm³，略小于水，易于在搅拌过程中分散，不结团，确保混凝土拌合物的均匀性。
选型时需根据混凝土骨料粒径及施工部位确定纤维长度。细砂浆层宜选用3-6mm短纤维，以避免表面粗糙；普通混凝土路面、楼板可选用6-9mm纤维；大体积混凝土或喷射混凝土则推荐使用9-12mm或更长规格。需注意，聚丙烯纤维不能替代结构受力钢筋，仅用于控制非结构性裂缝。若工程对阻燃有特殊要求，需确认是否添加阻燃剂。与钢纤维相比，聚丙烯纤维更轻便、不锈蚀，但刚性较弱，适用于对抗裂防渗要求高、荷载适中的场景。
施工中建议在混凝土投料后、加水前或加水同时投入聚丙烯纤维，搅拌时间需适当延长30-60秒，以确保纤维充分分散。每立方米混凝土掺量通常在0.6-1.2kg之间，具体依据设计抗裂等级调整。日常维护方面，成型后的混凝土无需特殊养护，但标准湿养护有助于强度发展。常见故障如纤维结团，多因搅拌时间不足或投放顺序不当引起，需优化施工工艺。储存时应置于干燥通风处，避免阳光直射，防止老化影响性能。
15925238688
