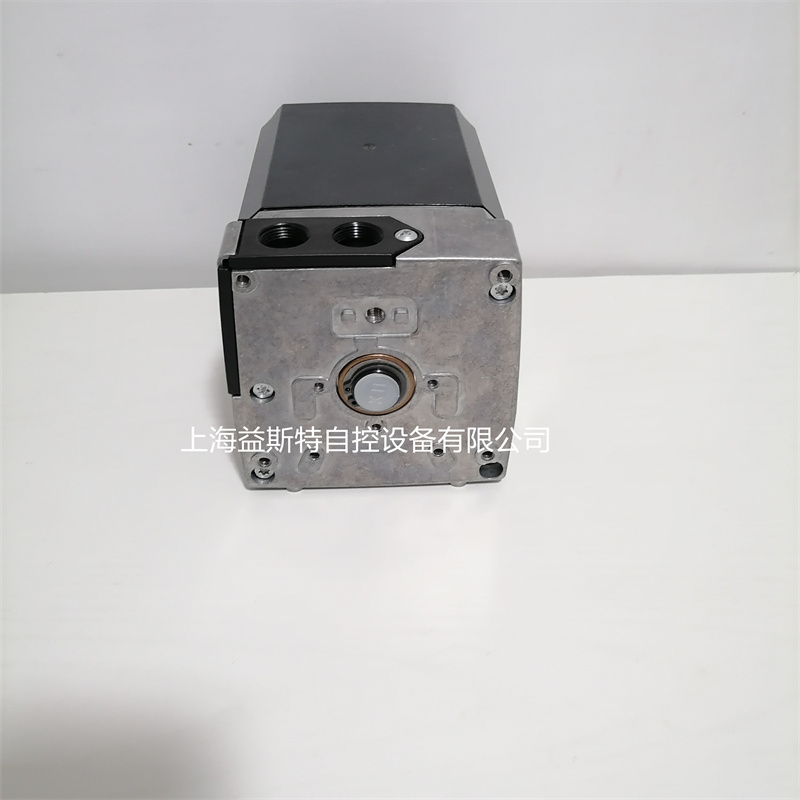

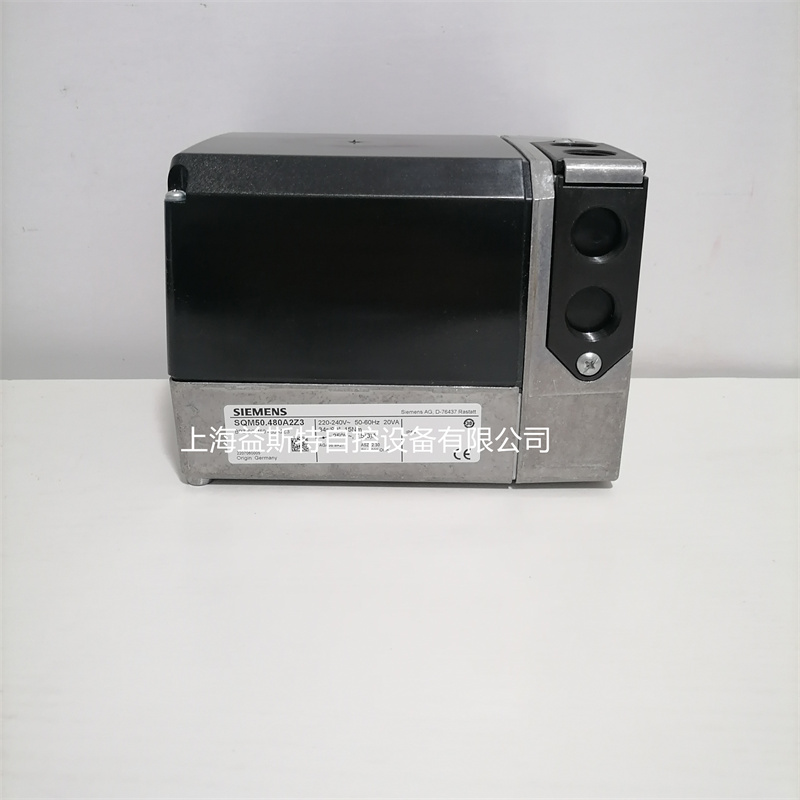

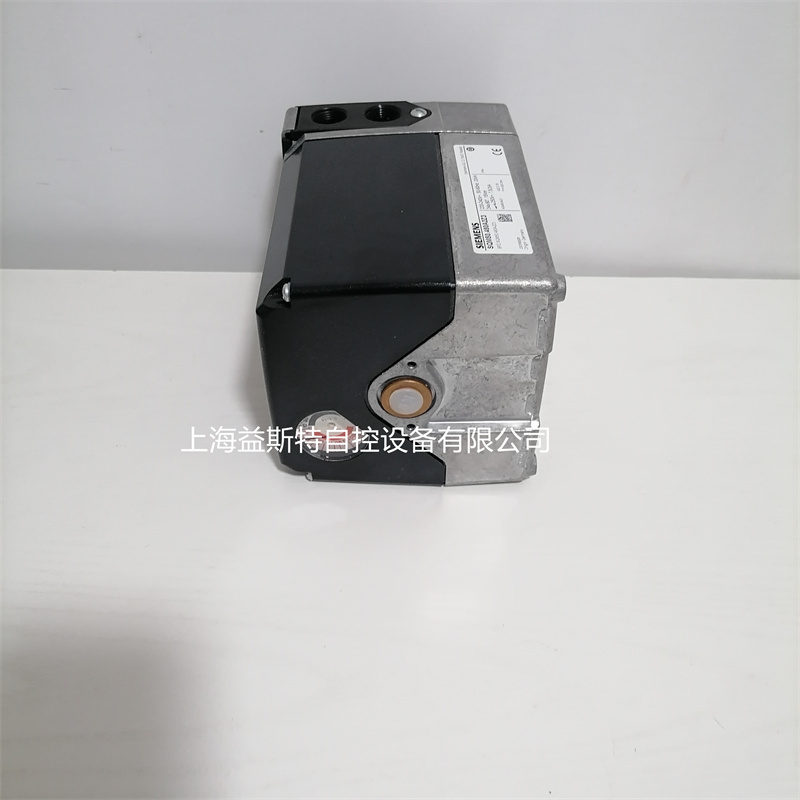

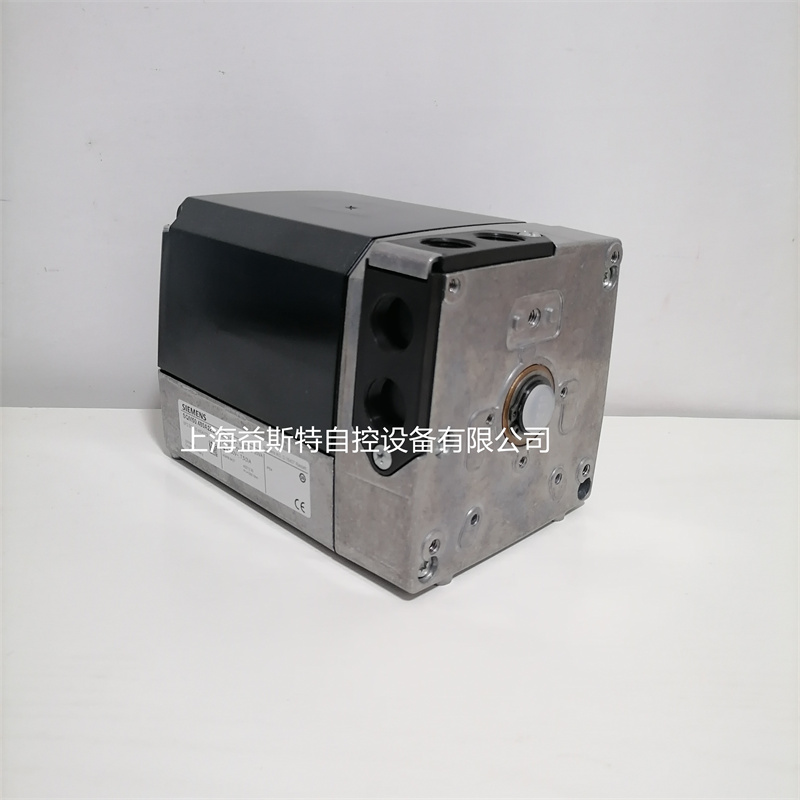

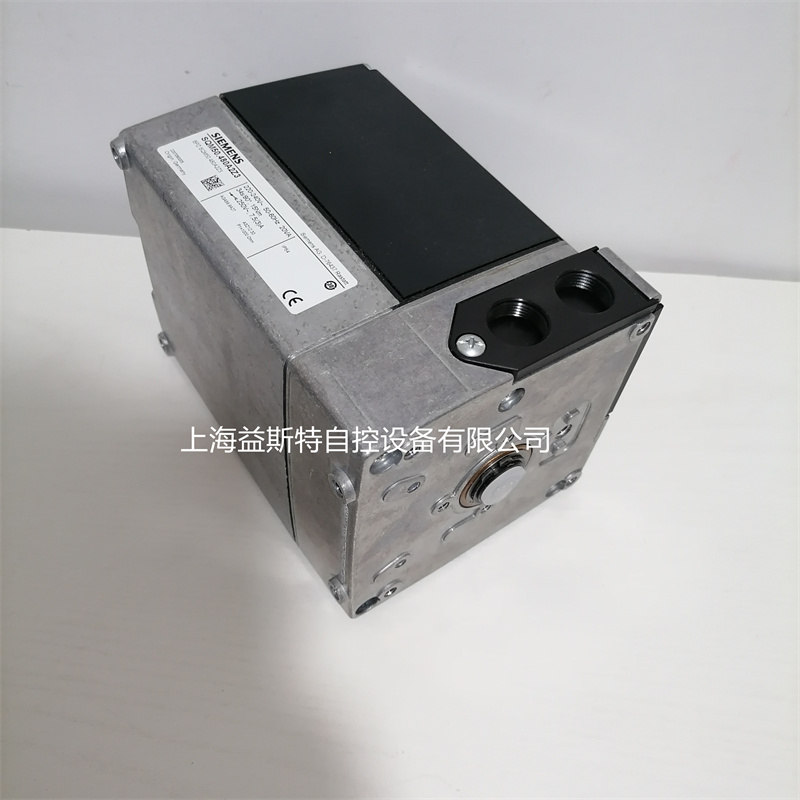

伺服驱动器SQM50.480A2Z3西门子燃烧器风门执行器

　　伺服驱动器SQM50.480A2Z3西门子燃烧器风门执行器

　　为了防止触电，应在接线端子上提供充分的接触保护。未绝缘的接头和导线不得彼此接触

　　每次操作（装配、安装、保养维修等等）结束后，检查接线是否符合规定

　　如果设备掉地或受到撞击，则不得继续使用，因为即使外表没有明显破损也可能影响安全功能

　　必须避免静电充电，因为这样有可能会在接触时损坏设备的电子元件。

　　建议：使用 ESD 配置

　　SQM5 系列执行器可用于驱动从中型到大型燃烧器的燃气和空气风门。扭距可达40Nm

　　运行时间从10s到90s

　　可装1或者2个轴。轴可更换或分离

　　可装用于比例调节设计，测量连续信号反馈和控制的电子模块

　　内部和外部的位置指示

　　机械设计

　　- 耐压和抗热塑料壳体组成。 外壳 颜色: 黑灰色 - 齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入

　　- 带自锁的同步电机 执行器

　　- 使用可调整的凸轮 凸轮触点地调整 - 凸轮边上的刻度指示凸轮触点的角度 - 凸轮可以手动调节或是使用附带地扳手或类似的工具完成

　　位置指示 - 内置的：在齿轮传动机构的一端开头标记

　　Siemens Building Technologies CC1N7812en HVAC Products 17.03.2003

　　SQM50.260A2G4 SQM50.341A2 SQM50.341A2G3 M50.341A2K3 SQM50.381A2

　　SQM50.381A2G3 SQM50.441A2 SQM50.441A2G3 SQM50.480A2 SQM50.480A2Z3

　　SQM50.481A2 SQM50.481A2G3 SQM50.481A2Z3 SQM50.482A2 SQM50.482A2Z3

　　SQM50.483A2Z3 SQM50.681A2 SQM53.482A2 SQM53.482A2Z3 SQM53.489A2

　　SQM54.482A2 SQM54.580A2Z3 SQM56.680A2 SQM56.684A2G4 SQM56.684A2Z3

　　SQM56.687A2 SQM56.687A2G3 SQM56.687A2Z3

　　SQM50.480A1 SQM50.480A1Z3 SQM50.483A1Z3 SQM53.480A1 SQM53.482A1Z3.

　　SQM56.687A1 SQM56.687A1Z3 SQM50.380A8 SQM50.443A8 SQM50.444A8

　　SQM50.444A8Z3 SQM50.454A8 SQM50.483A8 SQM50.483A8Z3

　　SQM50.483A2Z3 SQM56.687A2

　　SQM56.687A2G3 SQM56.687A2Z3

　　SQM50.483A8 SQM50.483A8Z3
