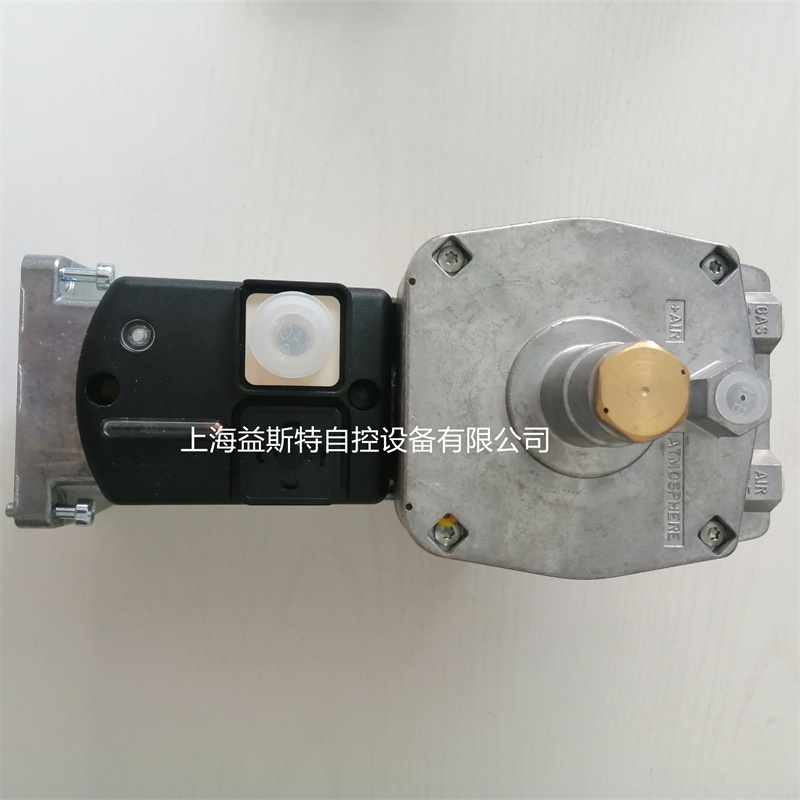

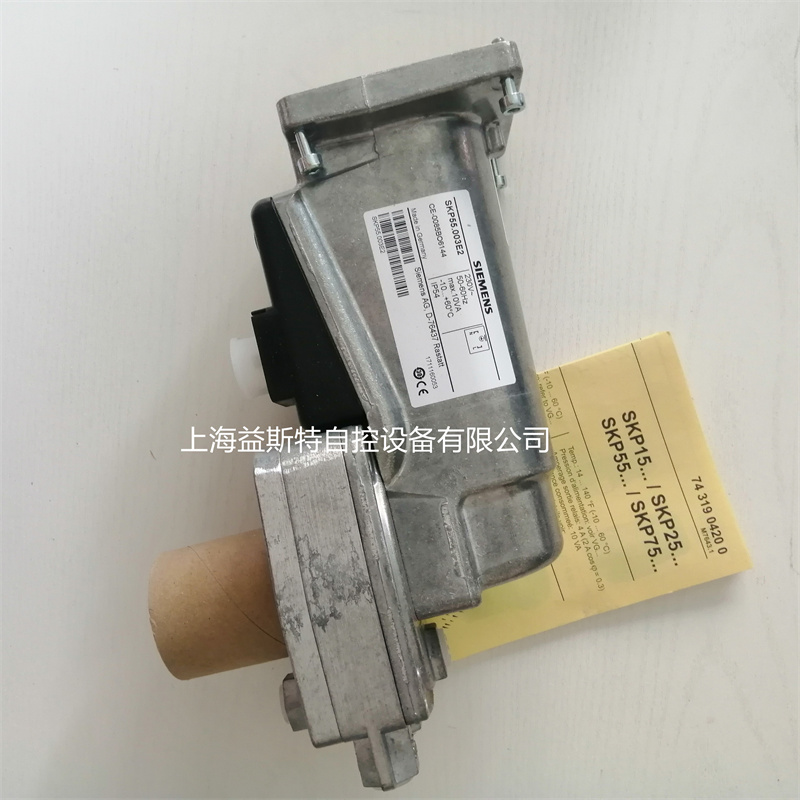

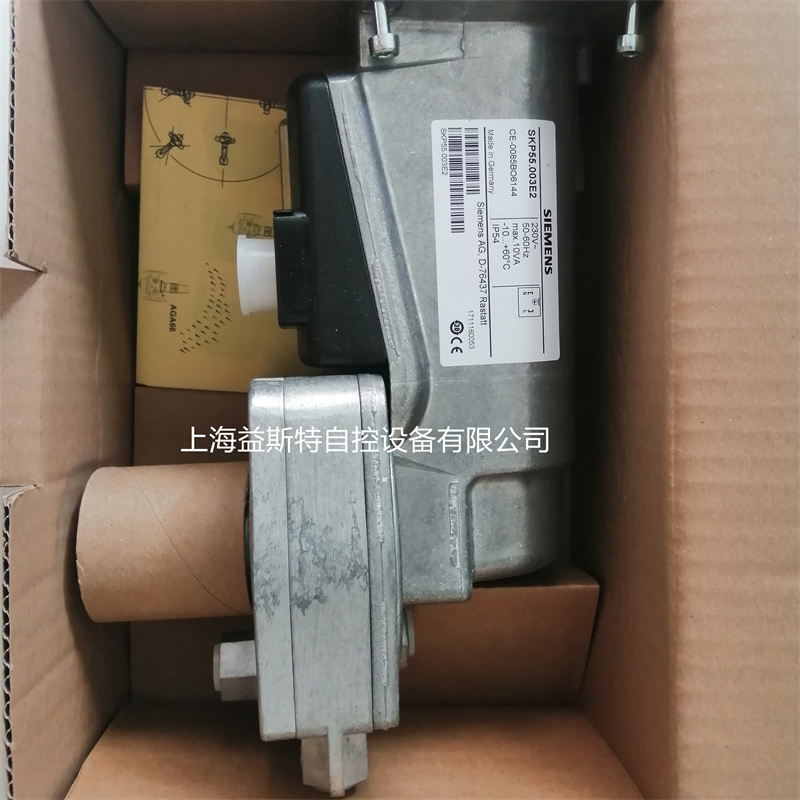

西门子SKP系列电磁阀执行器SKP55.003E2

　　西门子SKP系列电磁阀执行器SKP55.003E2

　　SKP55 用作压差调节装置，根据空气压差调节燃气压差。压差比例为 1:1，并在整个空气范围恒定。

　　其主要应用在：

　　?配备后置热回收系统的燃烧装置，上海益斯特。

　　?功率变化时，燃烧器和燃烧室中压力比不成比例变化的设备

　　?在燃烧器头中配备可调节的燃料/空气混合装置的燃烧器

　　?在燃气或空气侧具有负压力水平的设备

　　技术参数：

　　型号 SKP55.003E2

　　主电压 AC 220 V –15 %到 AC 240 V +10 %

　　主电压 AC 100 V –15 %到 AC 110 V +10 %

　　主频 50 到 60 Hz ±6 %

　　功耗 13.5 VA

　　行程

　　全行程的开启时间 6 到 10 s (取决于阀门尺寸，0℃以下开启时 间***)

　　开启速度 大约 2 mm / s，上海益斯特。

　　关闭时间＜0.8 s (电源失效的情况下)

　　电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。一进二出：(ZC2/31) 当电磁阀线圈通电时，出介质端(2)*路打开，第二路(3)关闭；当电磁阀线圈断电时，

　　出介质端*路(2)关闭，第二路(3)打开；

　　二进一出：(ZC2/32) 当电磁阀线圈通电时，进介质端*路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端*路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)

　　一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；

　　常开式(ZC2/3K)---当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；
