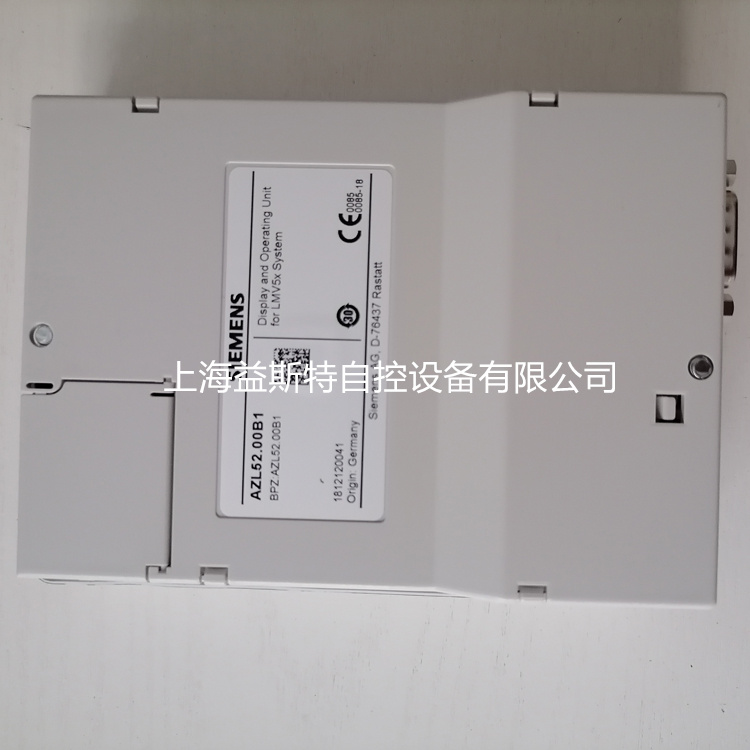

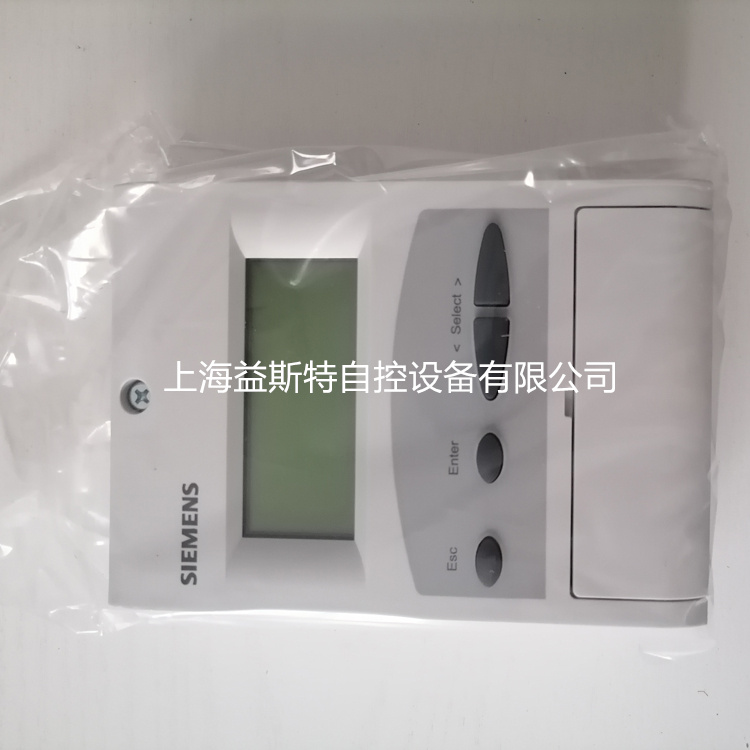

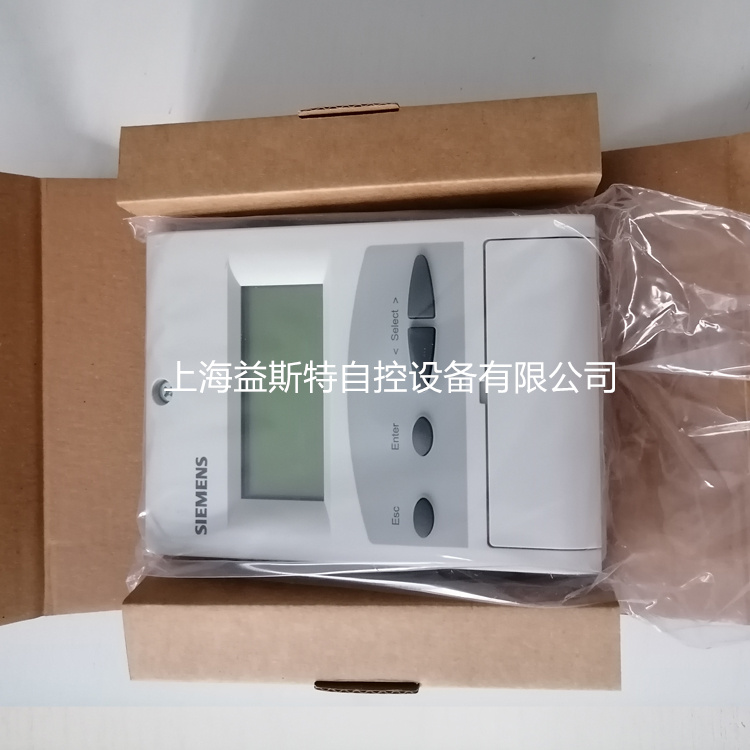

德国西门子管理器操作面板AZL52.00B1

　　德国西门子管理器操作面板AZL52.00B1

　　上海益斯特销售SIEMENS面板AZL52

　　产品介绍

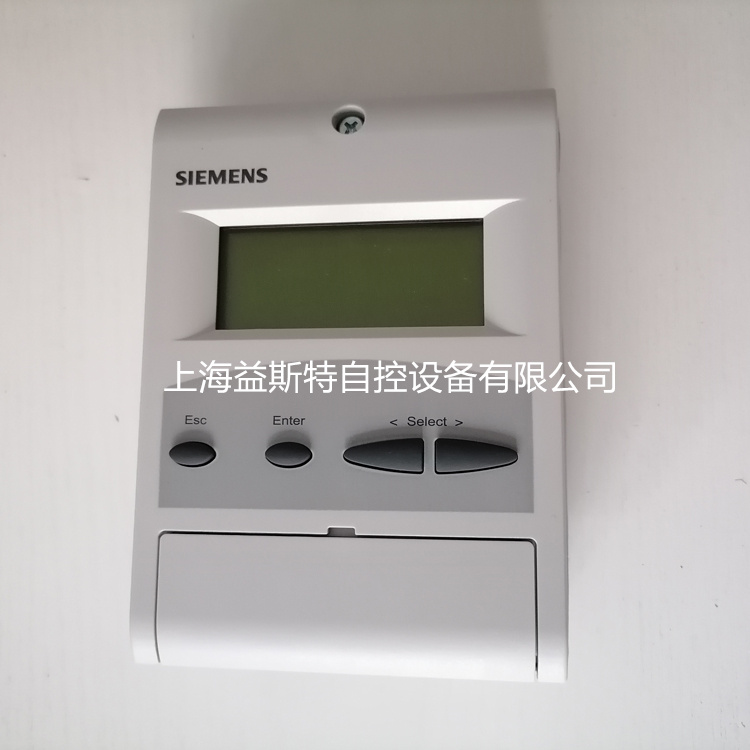

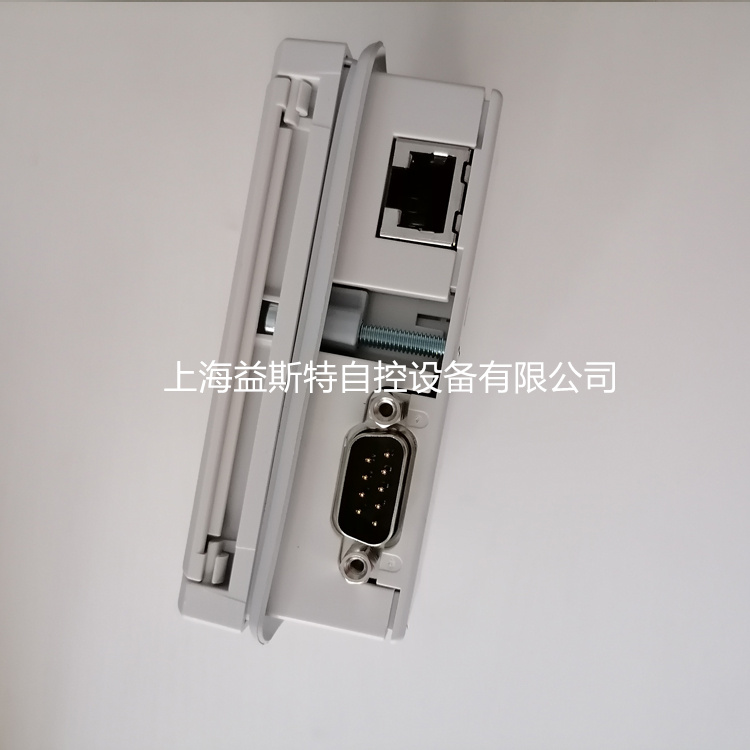

　　用于嵌入式面板安装，带背光文本显示，4 x 16字符，4个按钮，实时时钟，Modbus和eBus接口，用于连接BACS，6种语言。

　　AZL... 显示和运行单元的Modbus功能是用于将LMV5...燃烧器管理系统集成到基于Modbus的数据网络中。

　　这样可以实现以下应用：

　　1.装置运行状态可视化

　　2.设备控制

　　3.记录

　　主从原理：

　　根据主从原理进行Modbus用户之间的通讯。AZL...总是作为从设备。

　　传输模式 (RTU)：

　　– 使用的传输模式是 RTU (远程终端单元)

　　– 数据以8位二进制格式进行传输(十六进制)

　　– LSB (有效位)优先被传输

　　– 不支持ASCII 运行模式

　　通讯过程:

　　一个数据块的开始和结束都是以传输中止为特征。 两个相继特征之间的允许时间是一个特征发生所需要传输时间的3,5倍。

　　字符传输时间取决于波特率和使用的数据格式。对于8位元且无校验位和停止位的数据格式，

　　字符传输时间计算如下：字符传输时间 [ms] = 1000 * 9 位 / 波特率

　　对于其它数据格式：字符传输时间 [ms] = 1000 * 10 位 / 波特率

　　AZL...的更新速率已经由系统过程自动更新了的系统数据要求是根据是可用的，通常重复率是200ms。这些数据在系统里由AZL...循环进行查询。此处更新率通常是5秒，它取决于系统负荷。这些数据在系统里由AZL...循环进行查询。

　　此处预期的更新速率是25秒，它取决于系统负荷。这些数据在系统里根据每一个Power On或重置由AZL5...进行更新。当进行查询时， 更新的数据在25秒后可用。不能进行修改的数据(例如生产日期等等) – 既不通过AZL5... 也不通过 ACS450 – 可以通过字符串个字节处的0进行识别。与常数数据一样，但是这些数据可以在系统里进行修改。
